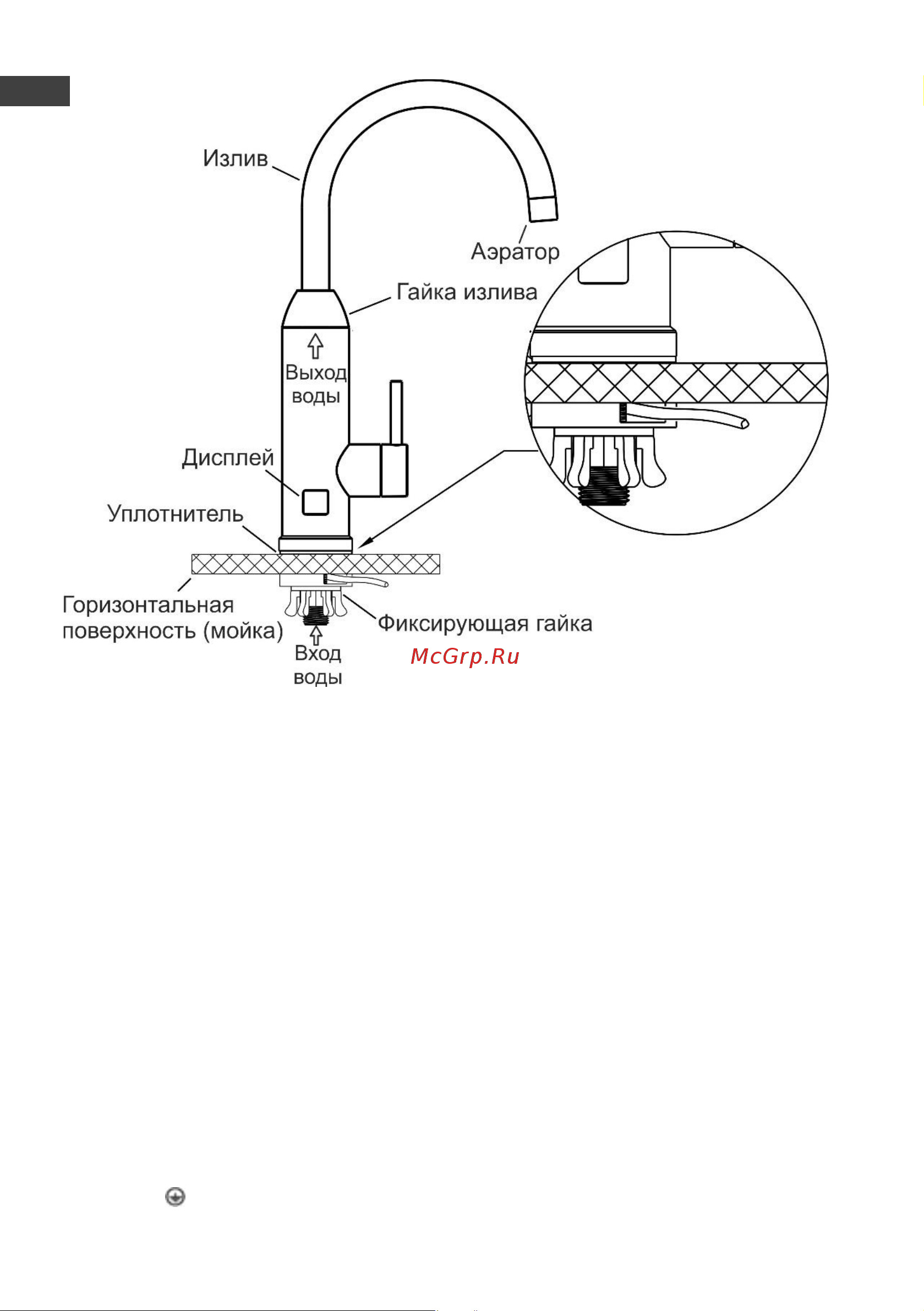

Рис. 2. Установка с выводом кабеля питания под мойкой

1. Извлеките корпус прибора, излив и силиконовую трубку из коробки. Вставьте

силиконовую трубку в излив. Затем присоедините излив к корпусу смеси-

теля, затянув гайку смесителя.

2. Установите ПЭВН на мойку в соответствие с выбранным вариантом уста-

новки, следуя схеме из Рисунка 1 или Рисунка 2.

3. Предварительно перекройте подачу холодной воды в системе водоснабже-

ния.

4. Подключите патрубок входа холодной воды ПЭВН к трубе холодного водо-

снабжения при помощи гибкой сантехподводки (не входит в комплект по-

ставки).

5. После подключения подайте воду в ПЭВН, дождитесь, когда из излива поль-

ется вода, прекратите подачу воды. Проверьте плотность всех соединений.

6. Перед подключением к электросети обесточьте сеть, к которой происходит

подключение прибора. Сначала кабель с УЗО подключается к прибору, а за-

тем включается в розетку.

7. Подключите УЗО к кабелю ПЭВН. Для этого снимите крышку УЗО, открутив

2 самореза. Далее подключите подводящий электрокабель ПЭВН к блоку

зажимов УЗО по схеме: L (коричневый) – «фаза»; N (голубой) – «ноль»; Е

или (желтый/зеленый) – «заземление».
