680122.001-07

285

260

201

min max

435

239

260

201

min max

435

115

Таблица 3 - Размеры ЭВН В миллиметрах

Модель

622

644

7W30Vs1

786

808

948

970

7W40Vs1

7W50Vs1

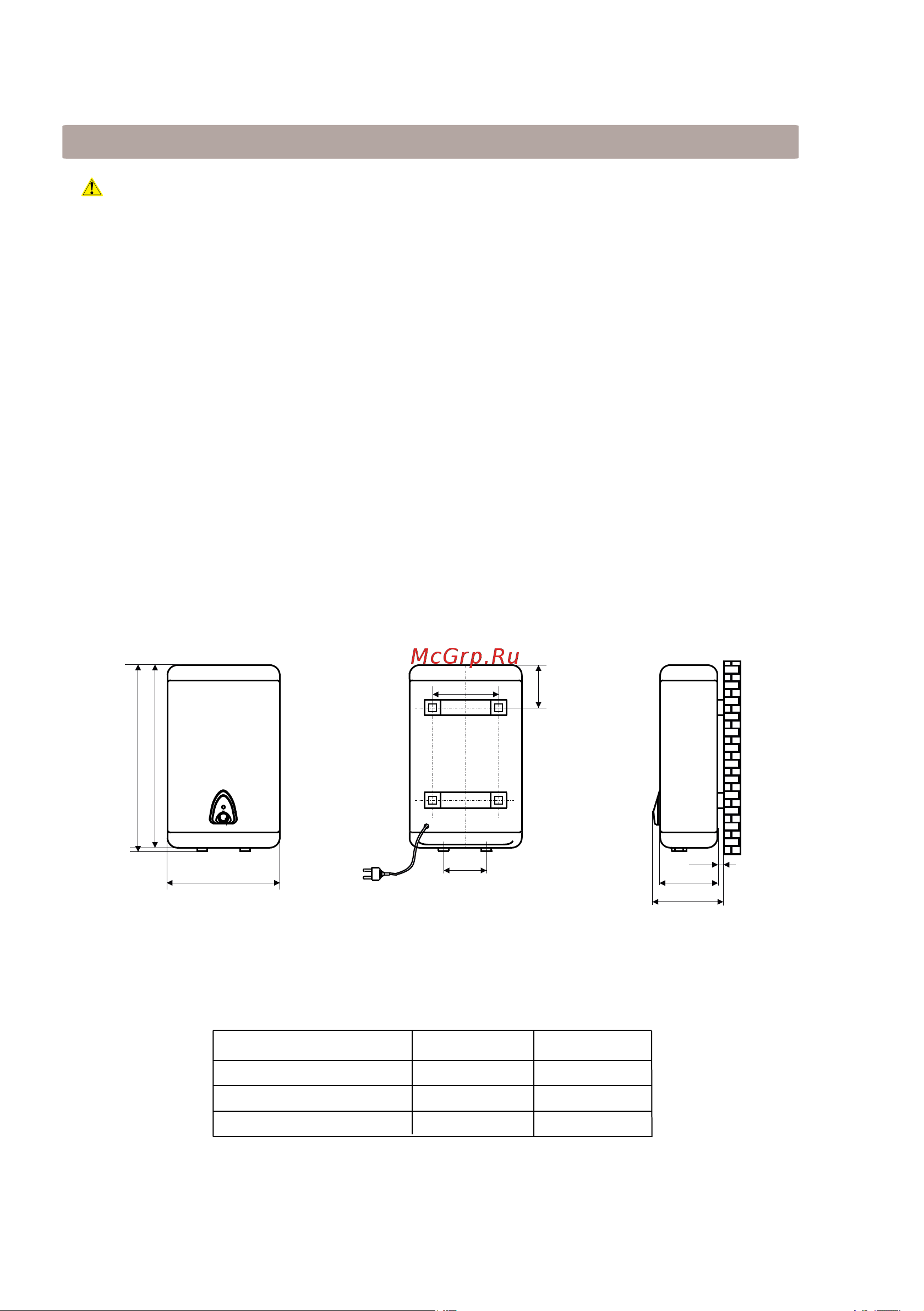

Рисунок 3 - Размеры для установки ЭВН

ВНИМАНИЕ!

Установка, первый запуск ЭВН, все сантехнические и электромонтажные

работы, с соблюдением техники безопасности, должны производиться

квалифицированным персоналом, с обязательной записью в «Талоне на

установку» (см. приложение Б, вкладыш РЭ).

Размещение

• Рекомендуется устанавливать ЭВН максимально близко от места

использования горячей воды, чтобы сократить потери тепла в трубах.

• При установке ЭВН, с целью обеспечения доступа к его съемным частям при

профилактических и ремонтных работах, следует предусмотреть не менее

0,5 м свободного пространства перед ЭВН и под ним.

• ЭВН монтируют на капитальной стене за кронштейн на корпусе ЭВН с

помощью анкерных болтов (входят в комплект поставки). Все размеры

необходимые для установки ЭВН приведены на рисунке 3 и в таблице 3.

• После установки проверьте надежность крепления.

• Монтаж анкерных болтов в стене должен исключить самопроизвольное

перемещение по ним кронштейна ЭВН.

• Стена, анкерные болты, на которые монтируется ЭВН должны быть

рассчитаны на нагрузку втрое превышающую вес ЭВН заполненного водой.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
