~ 2 ~

РН-116

NOVATEK-ELECTRO

1 НАЗНАЧЕНИЕ

Реле напряжения РН-116 ”Volt Control” (далее по тексту изделие, РН-116) предназначено для защиты

бытовой техники (оборудования) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных ма-

шин, теле- аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва

нейтрали.

РН-116:

- обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за

пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое

повторное включение (в дальнейшем АПВ));

- снижает уровень высокочастотных помех;

- индицирует действующее значение входного напряжения, состояние аварии и наличие напряжения в ро-

зетке изделия.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие данные приведены в таблице 1. Основные технические характеристики приведены в таблице 2

Вредные вещества, в количестве, превышающем предельно допустимые концентрации, отсутствуют.

Таблица 1 –Общие данные

Наименование

Единица

измерения

Значение

Назначение изделия

Аппаратура управления

и распределения

Номинальный режим работы

продолжительный

Степень защиты изделия

IP30

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ 3.1

Диапазон рабочих температур

С

от минус 20 до +45

Допустимая степень загрязнения

Категория перенапряжения

Номинальное напряжение изоляции

450

Номинальное импульсное выдерживаемое напряжение

кВ

2,5

1 – трехразрядный индикатор;

2 – индикатор включения нагрузки

(ON);

3 – ручка установки порога сра-

батывания по максимальному

напряжению (Umax);

4 – ручка установки порога сра-

батывания по минимальному напря-

жению (Umin);

5 – ручка установки времени АПВ

(ton);

6 – розетка для подключения за-

щищаемого оборудования;

7 – вилка для подключения

РН-116 к электрической сети.

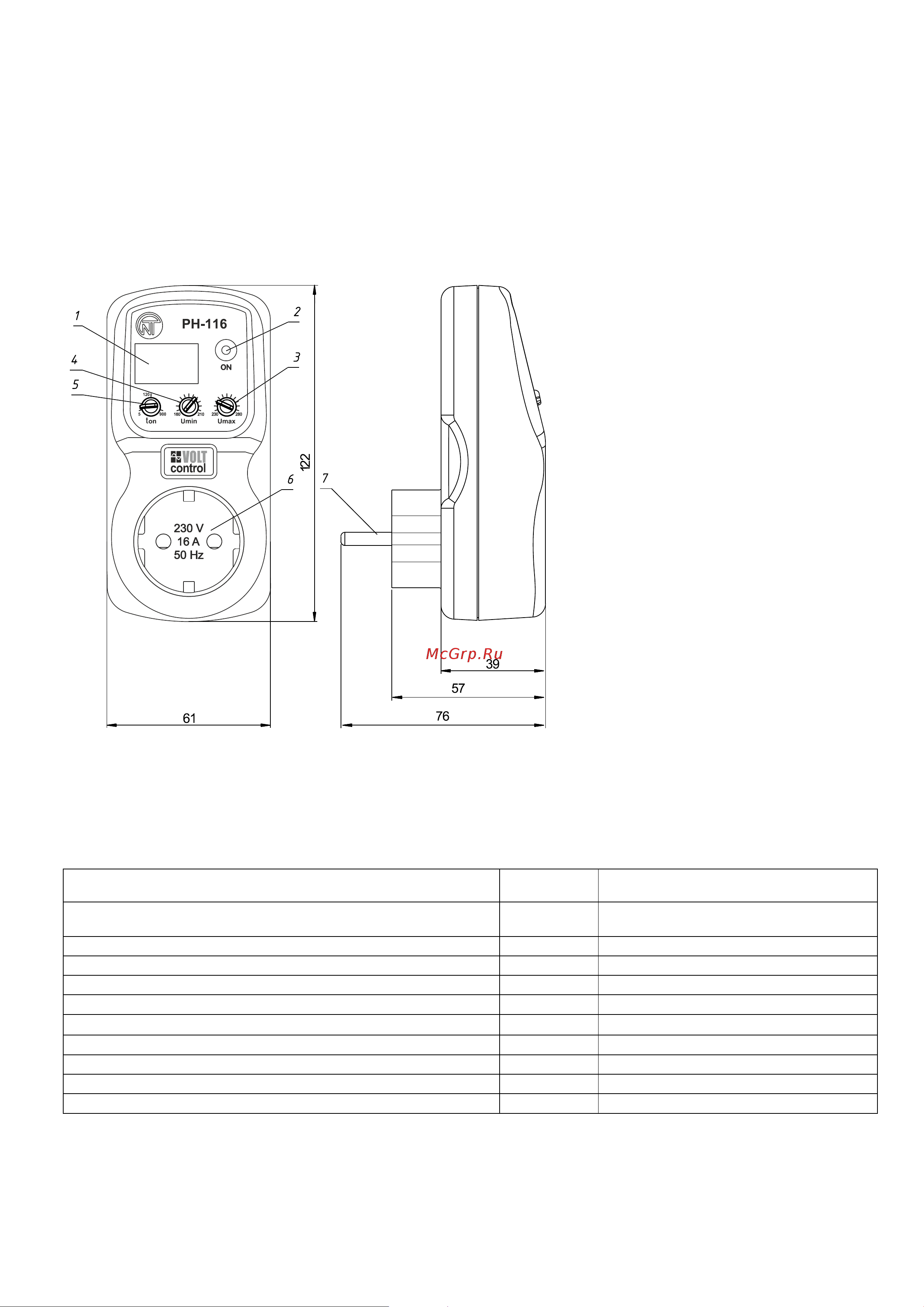

Рисунок 1 – Лицевая панель и

габаритные размеры РН-116
