- 3 -

НОВАТЕК-ЭЛЕКТРО

РНПП-311.1

Настоящее Руководство по эксплуатации предназначено для ознакомления с устройством,

требованиями по безопасности, порядком эксплуатации и обслуживания Реле напряжения, перекоса и

последовательности фаз РНПП-311.1 (далее по тексту «изделие», «РНПП-311.1»).

Термины и сокращения:

АПВ – автоматическое повторное включение;

КМ – магнитный пускатель.

Термин «Нормальное напряжение» означает, что входное напряжение соответствует всем

установленным Пользователем параметрам.

1 НАЗНАЧЕНИЕ

1.1 Назначение изделия

Реле напряжения, перекоса и последовательности фаз РНПП-311.1 предназначено для отключения

нагрузки 400 В 50 Гц при:

– недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;

– нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);

– обрыве, нарушении последовательности и слипании фаз.

1.2 Органы управления, габаритные и установочные размеры РНПП-311.1

Органы управления, габаритные и установочные размеры РНПП-311.1 приведены на рисунке 1.

1 – Три зелёных индикатора «СЕТЬ», индицируют наличие напряжения на каждой фазе;

2 – Красный индикатор аварии «АВАРИЯ»;

3 – Регулятор срабатывания изделия по максимальному / минимальному напряжению (Uном±%);

4 – Входные контакты для подключения питания;

5 – Выходные контакты для подключения нагрузки.

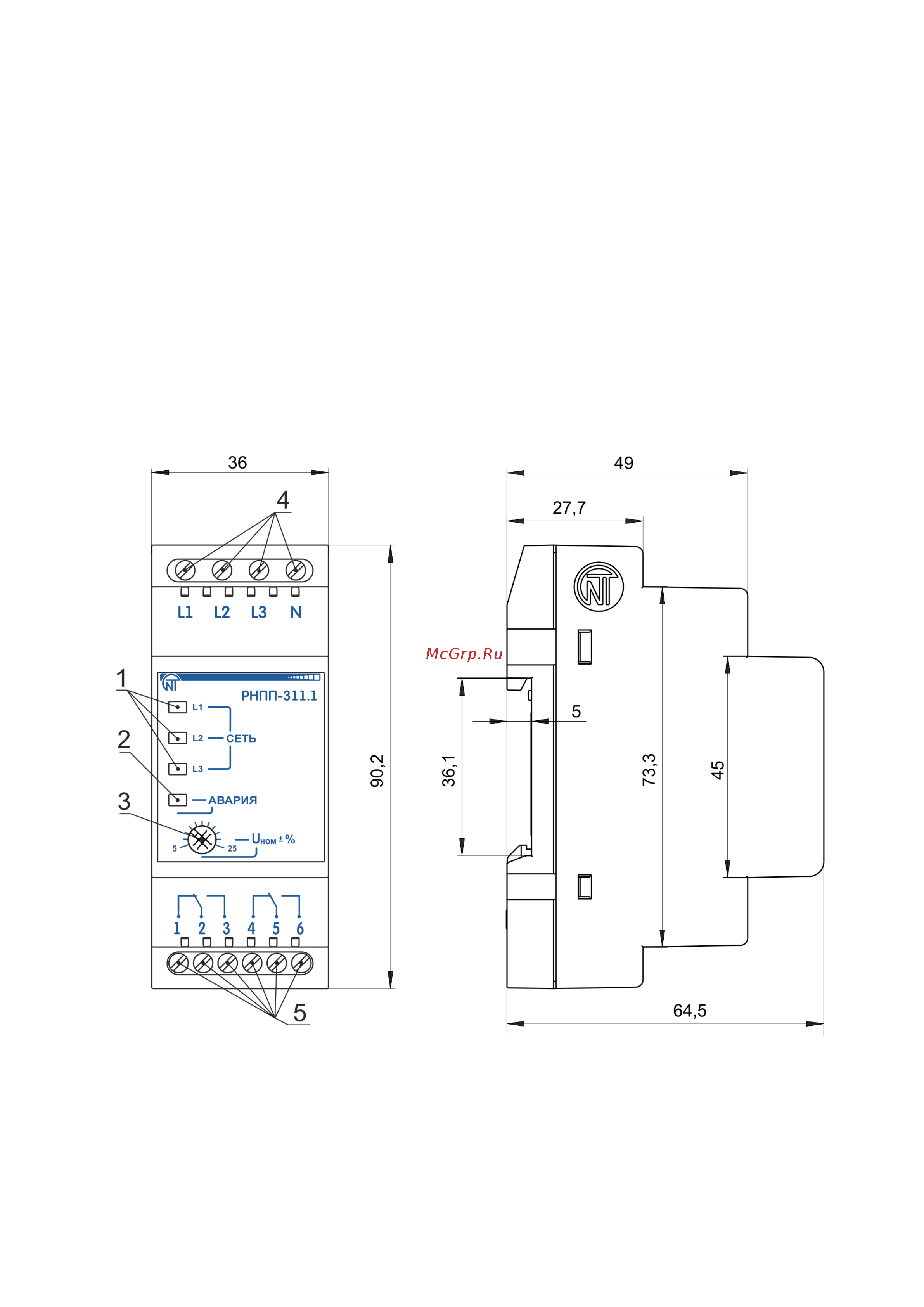

Рисунок 1 – Органы управления, габаритные и установочные размеры РНПП-311.1
