РНПП-311.1

НОВАТЕК-ЭЛЕКТРО

4.2 Подготовка к подключению:

 распаковать изделие (рекомендуем сохранить заводскую упаковку на весь гарантийный срок

эксплуатации изделия);

 проверить изделие на отсутствие повреждений после транспортировки, в случае обнаружения

таковых обратиться к поставщику или производителю;

 внимательно изучить Руководство по эксплуатации (обратите особое внимание на схему

подключения питания изделия);

 если у Вас возникли вопросы по монтажу изделия, пожалуйста, обратитесь к производителю по

телефону, указанному в конце Руководства по эксплуатации.

4.3 Подключение изделия

4.3.1 Подключить изделие согласно рисунку 2.

KM – магнитный пускатель (напряжение катушки

230 В);

QF – автоматический выключатель на ток не

более 6,3 А.

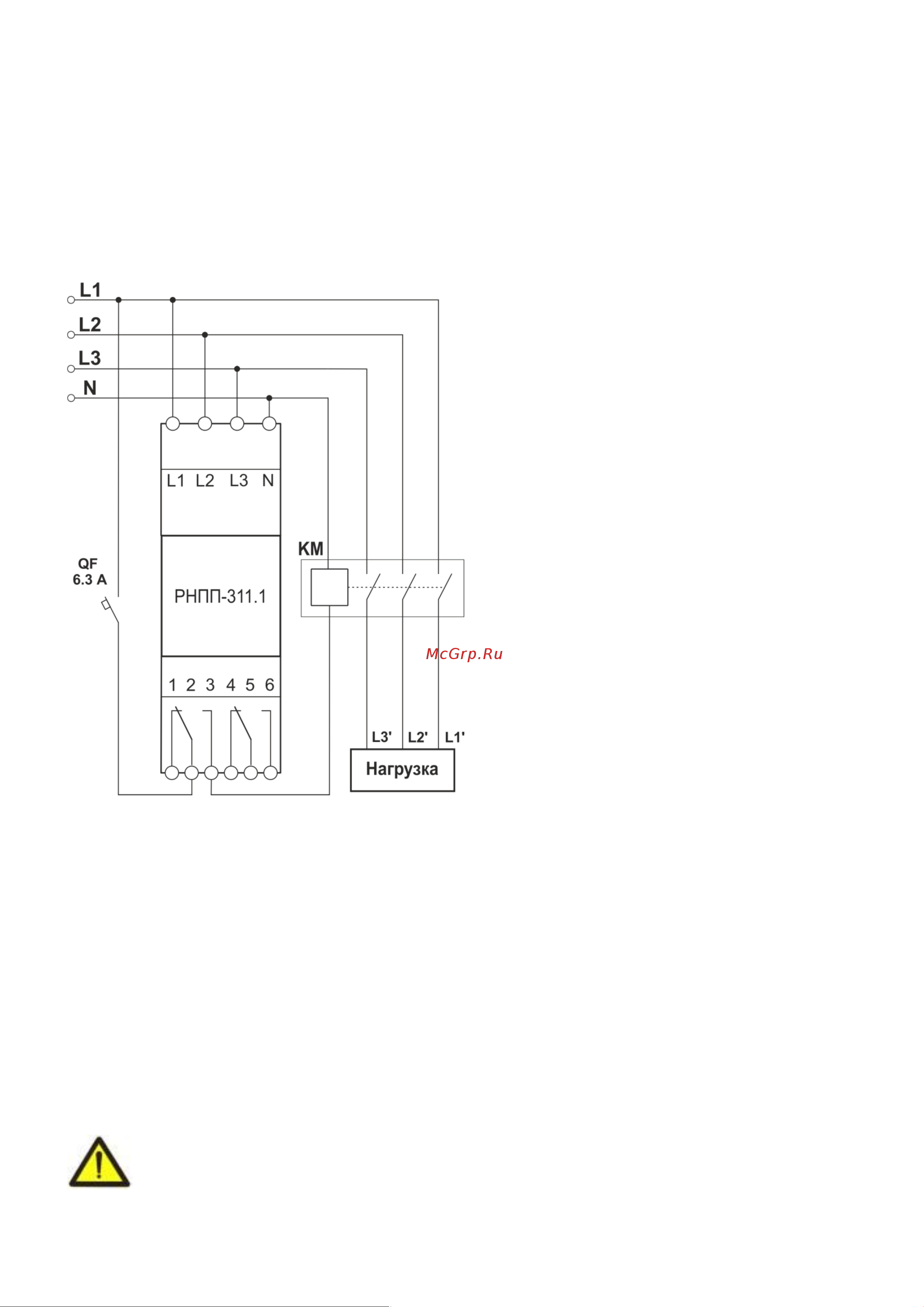

Рисунок 2 – Схема подключения РНПП-311.1

4.3.2 Установить необходимые пороги срабатывания по максимальному / минимальному

напряжению.

4.3.3 Подать питание на контакты L1, L2, L3, N. При нормальном напряжении загорятся индикаторы

L1, L2, L3 и начнется отсчет времени АПВ, при этом горит индикатор «ALARM». По окончании отсчета

времени АПВ изделие переходит в состояние Нормальная работа.

Примечание – Если изделие не включается (горит индикатор «ALARM», отсутствуют другие

запрещающие факторы: недопустимые колебания напряжения сети, нарушение амплитудной

симметрии (перекос фаз), слипание фаз, обрыв фаз), необходимо провода, подсоединенные к

контактам L2 и L3, поменять местами.

Диапазон уставок срабатывания и их фиксированные значения могут быть изменены по

желанию Покупателя.

5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1 Меры безопасности

НА КЛЕММАХ И ВНУТРЕННИХ ЭЛЕМЕНТАХ ИЗДЕЛИЯ ПРИСУТСТВУЕТ ОПАСНОЕ ДЛЯ

ЖИЗНИ НАПРЯЖЕНИЕ.

ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ НЕОБХОДИМО ОТКЛЮЧИТЬ ИЗДЕЛИЕ И

ПОДКЛЮЧЕННЫЕ К НЕМУ УСТРОЙСТВА ОТ ПИТАЮЩЕЙ СЕТИ.

5.2 Техническое обслуживание изделия должно выполняться квалифицированными специа-

листами.
