Инструкция по монтажу ru
37
¡ Система защиты предохранителями настраивается
в соответствии с показателями мощности, указан-
ными на типовой табличке, и существующими
местными требованиями.
¡ Прибор должен быть обесточен во время любых
монтажных работ.
¡ Прибор можно подключать только при помощи се-
тевого провода, входящего в комплект поставки.
¡ Сетевой провод следует подключить к задней па-
нели прибора со слышимым щелчком. Сетевой
провод длиной 3 м можно приобрести в сервисной
службе.
¡ Сетевой провод можно заменить только таким же,
заказанным в сервисной службе.
¡ При установке обеспечьте защиту от прикоснове-
ния.
Электрическое подключение прибора с
вилкой с защитным контактом
Заметка:Прибор можно подключать к сети только
через правильно установленную розетку с заземляю-
щим контактом.
▶
Bcтaвьтe вилку в розетку с заземляющим кон-
тактом.
При встраивании прибора обеспечьте свободный
доступ к вилке сетевого кабеля. Если это невоз-
можно, необходимо предусмотреть в стационар-
ной электропроводке специальный выключатель
для размыкания всех полюсов согласно условиям
монтажа.
Электрическое подключение прибора без
вилки с защитным контактом
Заметка:Подключение прибора должно выполняться
только квалифицированным специалистом В случае
повреждений из-за неправильного подключения га-
рантийные обязательства теряют силу.
В стационарной электропроводке необходимо преду-
смотреть специальный выключатель для размыкания
всех полюсов согласно условиям монтажа.
1.
Определите фазовый и нейтральный (нулевой) кон-
такты в розетке.
Неправильное подключение может стать причиной
повреждения прибора.
2.
Подключайте в соответствии со схемой.
Напряжение указано на типовой табличке.
3.
Провода сетевого кабеля должны подсоединяться
в соответствии с цветовой маркировкой:
‒ жёлто-зелёный = заземляющий провод ⁠
‒ синий = (ноль) нейтральный провод
‒ коричневый = фаза (фазовый провод)

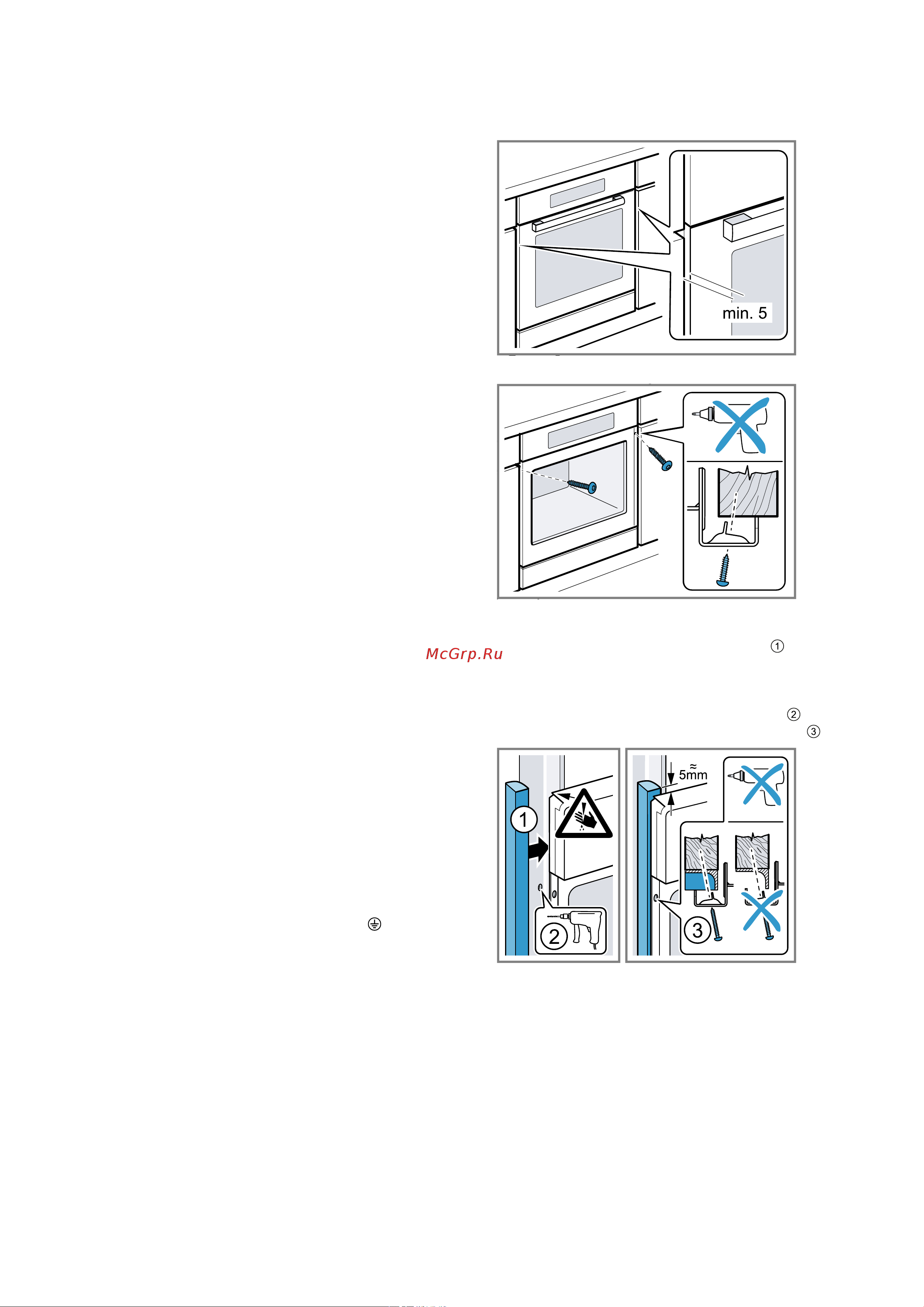

24.9 Монтаж прибора
1.
Установите прибор и выровняйте его по центру.
2.
Прикрутите прибор.
3.
Для кухонь без ручек с вертикальными профиль-
ручками:
‒ Используйте подходящую вставку ⁠, чтобы за-
крыть возможные острые края и обеспечить
безопасность при монтаже.
‒ Предварительно просверлите алюминиевые
профили под резьбовые соединения ⁠.
‒ Закрепите прибор подходящим винтом ⁠.
Заметка:Зазор между столешницей и прибором не
должен быть закрыт дополнительной планкой.
К боковым стенкам шкафа для встраивания запреще-
но прикреплять теплозащитные накладки.
24.10 Демонтаж прибора
1.
Выключите прибор.
2.
Ослабьте винты крепления.
3.
Слегка приподнимите прибор и полностью извле-
ките.
