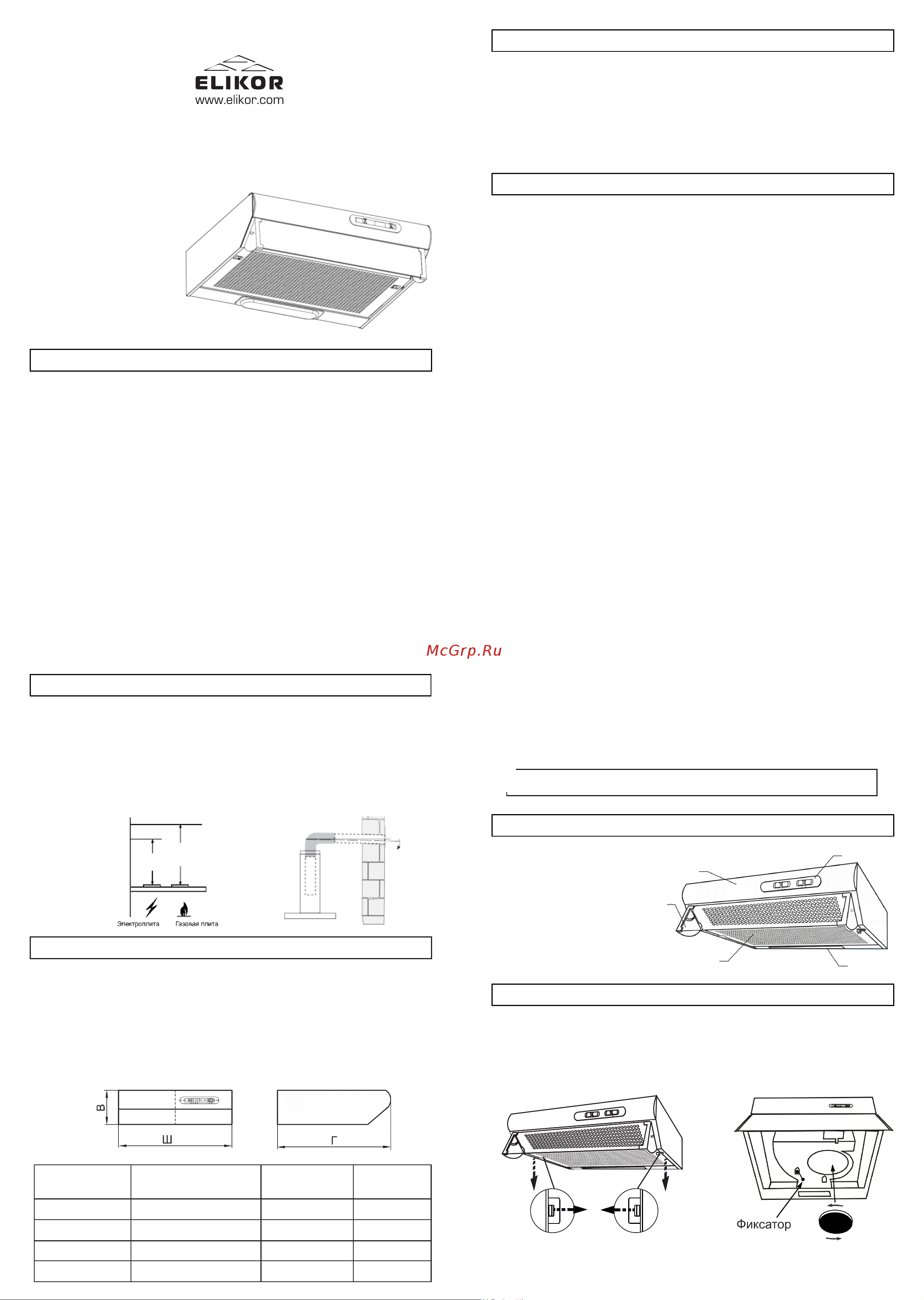

DAVOLINE 60П-290-П3Л
Руководство по эксплуатации Страница: 1

Elikor DAVOLINE 60П-290-П3Л Руководство по эксплуатации онлайн

min

65см

min

75см

рис. 1А

1 ОБЩИЕ УКАЗАНИЯ

При покупке кухонной вытяжки убедитесь :

- в нормальном ее функционировании ;

- в комплектности по разделу 3 ;

- в отсутствии механических поврежден ий ;

- в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантий-

ном талоне.

После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних

условиях перед включением в сеть необходимо выдержать ее при комнатной температуре

(+18…+20°C) не менее 2 чаcов.

Перед установкой вытяжки внимательно ознакомьтесь с настоящим руководство м .

Кухонная вытяжка работает в следующих режима х :

- в режиме «вытяжка»-воздух удаляется за пределы помещения.

- в режиме «фильтрация»(«рециркуляция») - воздух очищается и поступает обратно в

помещение .

Для эксплуатации в режиме вытяжки необходимо приобрести полужесткий гофрирован-

ный воздуховод (или его аналоги) внутренним диаметром 120 мм и соответствующую венти-

ляционную решетку .

Для эксплуатации в режиме «рециркуляции» необходимо приобрести угольные фильтры,

если конструкция вытяжки позволяет их установить (см табл.1) .

1.1 Кухонная вытяжка ( в дальнейшем «вытяжка») предназначена для удаления или

очистки воздуха, поднимающегося от плиты в бытовых кухнях .

1.2 Вытяжку устанавливайте над плитой, как показано на рис. 1 .

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем

шуме, при работе в режиме «вытяжки», рекомендуем выполнять воздуховоды минимальной

длины и с наименьшим количеством изгибов . Уменьшение диаметра воздуховода не допуска-

ется. Несоблюдение этих требований может увеличить шум и вибрацию при работе вытяжки .

1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление

свежего воздуха в помещение .

1.5 При выводе воздуховода на улицу (через отверстие в стене) должен быть уклон

воздуховода, как на рис. 1А. .

рис. 1

ТАБЛИЦА 1

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

рис. 2

2.1 Серия вентилятора ( ) 290максимальная воздухопроизводительность вентилятора куб/час

2.2 Уровень шума, дБА, не боле е

в режиме «фильтрации» («рециркуляции») 57

в режиме «вытяжки» 54

2.3 Номинальное напряжение, В; частота, Гц 220, 50

2.4 Потребляемая мощность, Вт, не более 170

в том числе ламп, Вт 1х40

2.5 Класс защиты II по ГОСТ МЭК 335-1

2.6 Степень защиты от влаги обычное исполнение

2.7 Режим работы продолжительный

2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150

3 КОМПЛЕКТНОСТЬ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5 УСТРОЙСТВО

Кухонные вытяжки и воздухоочистители

EUROPA

DAVOLINE

КУХОННАЯ ВЫТЯЖКА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

Торговое

наименование

Габаритные размеры, мм

ШхГхВ

Масса, кг

(без упаковки)

Тип угольного

фильтра

DAVOLINE 50П-290-П3Л

500х490х150

5,6

Ф-03**

DAVOLINE 60П-290-П3Л

600х490х150

6,7

Ф-03**

EUROPA 50П-290-П3Л

500х490х150

5,6

Ф-03

EUROPA 60П-290-П3Л

600х490х150

6,7

Ф-03

3.1 Кухонная вытяжка ...........................................................................................................................1 шт

3.2 Фильтр угольный **...........................................................................................................................1 к-т

3.3 Лампа накаливания Е14, 40 Вт .........................................................................................................1 шт

3.4 Заглушка ..........................................................................................................................................1 шт

3.5 Переходник ......................................................................................................................................1 шт

3.6 Руководство по эксплуатации .........................................................................................................1 шт

3.7 Упаковка ...........................................................................................................................................1 шт

4.1 Все работы по монтажу, ремонту, очистке загрязненных поверхностей, снятию съемных

частей производите при извлеченной вилке шнура электропитания из розетки электросети .

4.2 Для приборов I класса проверить, чтобы электрическая проводка в доме обеспечивала

правильное заземление . Вытяжку допускается включать только в евророзетку с заземленным

контактом .

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соот-

ветствующими указанным в технических данных (220В±10%, 50Гц±2%) .

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним

поверхностям, даже через некоторое время после их выключения еще имеется риск ожога .

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами .

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего

алюминиевого фильтра (раздел 8). Если очистка фильтра не производится в соответствии с

руководством по эксплуатации, то уменьшается производительность вытяжки и появляется

риск возникновения пожара! Никогда не эксплуатируйте прибор без установленного фильтра !

4.7 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1 .

4.8 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых

конфорок всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок

может повредить прибор. .

4.9 Работы по поиску и устранению неисправностей должны выполняться лицом, обучен-

ным правилам работы с электроустановками. При повреждении электрического шнура его

замену производит специалист сервисной службы. Категорически запрещается обрезать вилку

при монтаже вытяжки. .

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегай-

те ее от статических и динамических нагрузок .

4.11 При работе прибора одновременно с отопительным оборудованием, которое использу-

ется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы,

работающие на газе, или на другом топливе), необходимо обеспечить подачу воздуха в объе-

ме, достаточном для сгорания топлива. При подаче воздуха в недостаточном объеме, возника-

ет опасность отравления газообразными продуктами сгорания, которые всасываются обратно

в помещение (не относится к воздухоочистителям, которые только возвращают воздух обрат-

но в помещение ) .

4.12 При работе вытяжки загрязненный воздух недопустимо отводить посредством присоеди-

нения к вытяжному воздуховоду, предназначенному для удаления продуктов сгорания от прибо-

ров, использующих горючий газ или другое топливо (не относится к воздухоочистителям, которые

только возвращают воздух обратно в помещение ) .

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых

есть физические, нервные или психические отклонения, или недостаток опыта и знаний, за ис-

ключением случаев, когда за такими лицами осуществляется надзор или проводится их инструк-

тирование относительно использования данного прибора лицом, отвечающим за их безопас-

ность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором .

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автомати-

ческий выключатель с током срабатывания не более 16 А (рекомендуемый 2 А) .

рис. 3

1 Корпу

вентилят

ором

2 Реше

тк

с филь

тром

Ко

зырек

о стеклом

4 Перек

лю

ча

тель

ре

жимов рабо

ты

Лампа нак

аливания

6 ПОДГОТОВКА К РАБОТЕ

6.1 Установите лампу (Е 14, 40 Вт) в патрон.

6.2 Режим «фильтрации» (рис. 5):

- откройте решетку (рис.4);

- установите угольный фильтр;

- установите фиксатор на букву «F»- «фильтрация».

0 1 2 3

рис. 5

рис. 4

** - для вытяжек DAVOLINE является опцией

ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ

ПРИ ИСПОЛЬЗОВАНИИ C ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ .
