Deutsch | 11

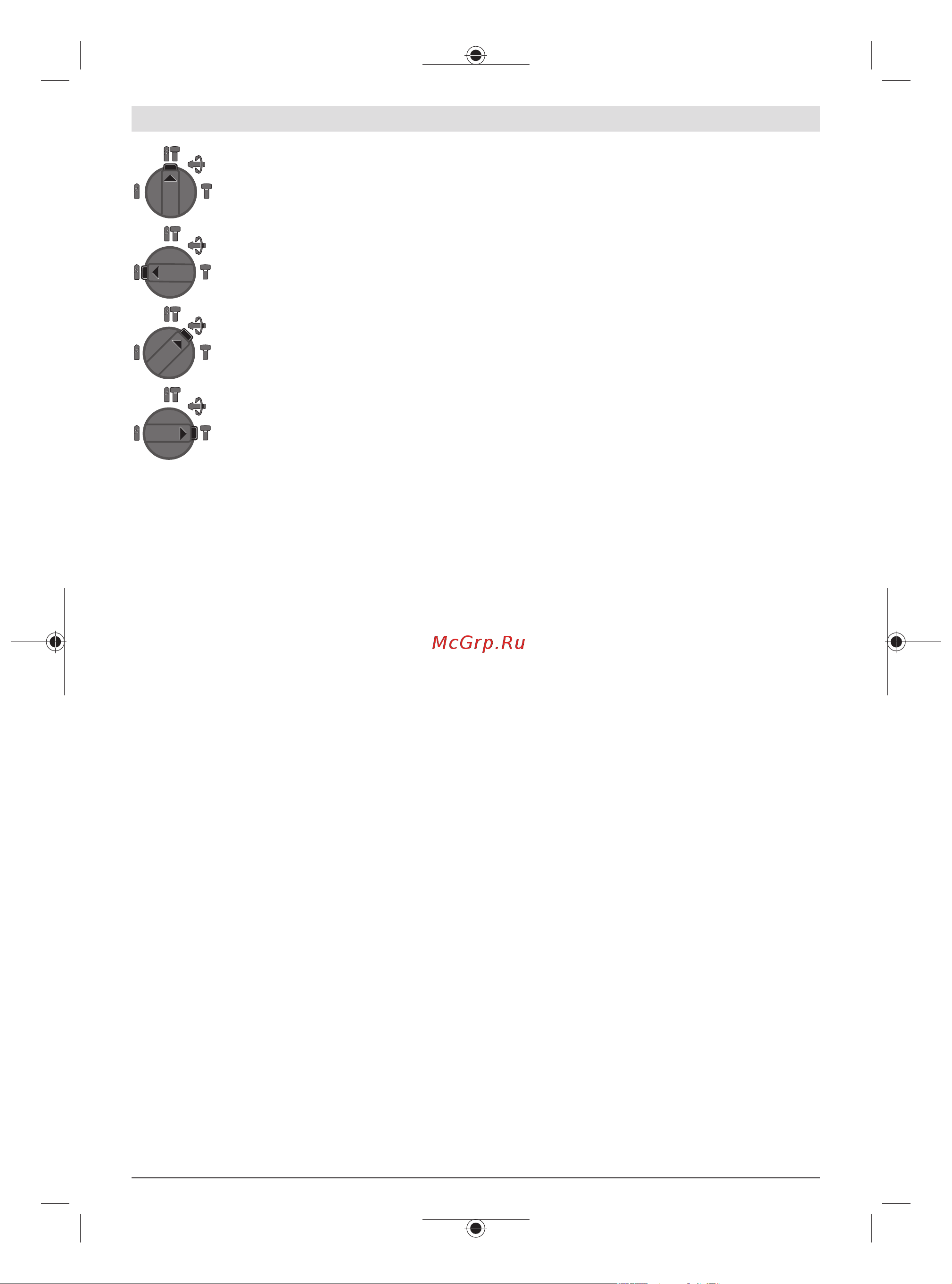

Position zum Hammerbohren in Beton oder
Stein
Position zum Bohren ohne Schlag in Holz,
Metall, Keramik und Kunststoff sowie zum
Schrauben
Position Vario-Lock zum Verstellen der Mei-
ßelposition
In dieser Position rastet der Schlag-/Dreh-
stopp-Schalter (10) nicht ein.
Position zum Meißeln
Drehrichtung einstellen (siehe Bild J)
Mit dem Drehrichtungsumschalter (8) können Sie die Dreh-
richtung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter (7) ist dies jedoch nicht möglich.
u Betätigen Sie den Drehrichtungsumschalter(8) nur
bei Stillstand des Elektrowerkzeuges.
Stellen Sie die Drehrichtung zum Hammerbohren, Bohren
und Meißeln immer auf Rechtslauf.
– Rechtslauf: Zum Bohren und Eindrehen von Schrauben
drücken Sie den Drehrichtungsumschalter (8) nach links
bis zum Anschlag durch.
– Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben
und Muttern drücken Sie den Drehrichtungsumschalter
(8) nach rechts bis zum Anschlag durch.
Ein-/Ausschalten
– Zum Einschalten des Elektrowerkzeugs drücken Sie den
Ein-/Ausschalter (7).
– Zum Arretieren des Ein-/Ausschalters (7) halten Sie die-
sen gedrückt und drücken zusätzlich die Feststelltaste
(6).
– Zum Ausschalten des Elektrowerkzeugs lassen Sie den
Ein-/ Ausschalter (7) los. Bei arretiertem Ein-/Ausschalter
(7) drücken Sie diesen zuerst und lassen ihn danach los.
Drehzahl/Schlagzahl einstellen
– Regulieren Sie die Drehzahl/Schlagzahl des eingeschalte-
ten Elektrowerkzeugs stufenlos, je nachdem, wie weit Sie
den Ein-/Ausschalter (7) eindrücken.
Leichter Druck auf den Ein-/Ausschalter (7) bewirkt eine
niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck er-
höht sich die Drehzahl/Schlagzahl.
Überlastkupplung
u Klemmt oder hakt das Einsatzwerkzeug, wird der An-
trieb zur Bohrspindel unterbrochen. Halten Sie, we-
gen der dabei auftretenden Kräfte, das Elektrowerk-
zeug immer mit beiden Händen gut fest und nehmen
Sie einen festen Stand ein.
u Schalten Sie das Elektrowerkzeug aus und lösen Sie
das Einsatzwerkzeug, wenn das Elektrowerkzeug blo-
ckiert. Beim Einschalten mit einem blockierten Bohr-
werkzeug entstehen hohe Reaktionsmomente.
Arbeitshinweise
u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf. Sich drehende Einsatzwerk-
zeuge können abrutschen.
Verändern der Meißelstellung (Vario-Lock)
Sie können den Meißel in 13 Stellungen arretieren. Dadurch
können Sie die jeweils optimale Arbeitsposition einnehmen.
– Setzen Sie den Meißel in die Werkzeugaufnahme ein.
– Drehen Sie den Schlag-/Drehstopp-Schalter (10) in die
Position „Vario-Lock“.
– Drehen Sie das Einsatzwerkzeug in die gewünschte Mei-
ßelstellung.
– Drehen Sie den Schlag-/Drehstopp-Schalter (10) in die
Position „Meißeln“. Die Werkzeugaufnahme ist damit ar-
retiert.
– Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.
Meißeln mit Arretierfunktion
Um längere Zeit zu meißeln ohne den Ein-/Ausschalter (7)
ständig zu drücken, arretieren Sie den Ein-/Ausschalter in
der Betriebsart „Meißeln“.
– Zum Arretieren drücken Sie den Ein-/Ausschalter (7) bis
zum Anschlag und drücken gleichzeitig die Feststelltaste
(6).
– Zum Ausschalten drücken Sie die Feststelltaste (6) er-
neut.
Hinweis: Schalten Sie in eine andere Betriebsart, während
der Ein-/Ausschalter arretiert ist, schaltet sich das Elektro-
werkzeug aus.
Schrauberbits einsetzen (siehe Bild K)
u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf. Sich drehende Einsatzwerk-
zeuge können abrutschen.
Zur Verwendung von Schrauberbits benötigen Sie einen Uni-
versalhalter (26) mit SDS-plus-Aufnahmeschaft (Zubehör).
– Reinigen Sie das Einsteckende des Aufnahmeschaftes
und fetten Sie es leicht ein.
– Setzen Sie den Universalhalter drehend in die Werkzeug-
aufnahme ein, bis er selbsttätig verriegelt wird.
– Prüfen Sie die Verriegelung durch Ziehen am Universal-
halter.
– Setzen Sie einen Schrauberbit in den Universalhalter.
Verwenden Sie nur zum Schraubenkopf passende
Schrauberbits.
– Zum Entnehmen des Universalhalters schieben Sie die
Verriegelungshülse (5) nach hinten und entnehmen den
Universalhalter (26) aus der Werkzeugaufnahme.
Bosch Power Tools 1 609 92A 5PD | (20.08.2020)
