Magyar | 111

Figyelem: Ha a szerszámbefogó egységet ütközésig kinyitot-

ta, a szerszámbefogó egység bezárásakor előfordulhat, hogy

egy kattogó zörej hallható és a szerszámbefogó egység nem

záródik be.

Ebben az esetben forgassa el egyszer a első hüvelyt a nyíl ál-

tal jelzett iránnyal ellentétes irányba. A szerszámbefogó egy-

séget ezután ismét össze lehet zárni.

– Fordítsa el a (10)ütés-/forgáskikapcsolót a „Fúrás“ hely-

zetbe.

A betétszerszám kivétele (lásdaGábrát)

– Tartsa szorosan fogva a gyorsbefogó

fúrótokmány(19)hátsó hüvelyét. Aelső hüvelynek a nyíl

által jelzett irányba való elforgatásával nyissa annyira szét

a szerszámbefogó egységet, hogy ki lehessen venni a

szerszámot.

Porelszívás a Saugfix-berendezéssel (külön

tartozék)

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a ke-

zelő vagy a közelben tartózkodó személyek által történő

megérintése vagy belégzése allergikus reakciókat és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-

súak, főleg ha a faanyag kezeléséhez más anyagokat is fel-

használtak (kromát, favédő vegyszerek). A készülékkel az-

besztet tartalmazó anyagokat csak szakembereknek szabad

megmunkálniuk.

– A lehetőségek szerint használjon az anyagnak megfelelő

porelszívást.

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

Az elszívó szerkezet felszerelése (lásdaHábrát)

A porelszíváshoz egy Saugfix-berendezésre (külön tartozék)

van szükség. Fúrás közben a Saugfix-berendezés visszarugó-

zik, így a Saugfix-fej mindig rátapad a megmunkálásra kerülő

felületre.

– Nyomja meg a(11)mélységi ütköző beállító gombot és

vegye ki a(13)mélységi ütközőt. Nyomja meg még egy-

szer a(11)gombot és helyezze be elölről a Saugfix-be-

rendezést a(12)pótfogantyúba.

– Csatlakoztasson egy elszívó tömlőt (19mm átmérő, külön

tartozék) a Saugfix-berendezés(20)elszívó nyílásához.

A porszívónak alkalmasnak kell lennie a megmunkálásra ke-

rülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-

raz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

A furatmélység beállítása a Saugfix berendezésen

(lásdaIábrát)

A kívánt X furatmélységet felszerelt Saugfix-berendezés mel-

lett is be lehet állítani.

– Tolja be ütközésig az SDS-plus betétszerszámot

a(3)SDS-plus szerszámbefogó egységbe. Az SDS-plus

betétszerszám mozgási képessége ellenkező esetben a

furatmélység helytelen beállításához vezethet.

– Oldja ki a(24)szárnyascsavart a Saugfix berendezésen.

– Nyomja rá erőteljesen az elektromos kéziszerszámot,

anélkül, hogy bekapcsolná, a fúrási pontra. A SDS-plus

betétszerszámnak fel kell feküdnie a felületre.

– Tolja el a Saugfix(25)vezetőcsövét a tartójában úgy,

hogy a Saugfix-fej felfeküdjön a fúrásra kerülő felületre.

Ne tolja el jobban a(25)vezetőcsövet a(23) teleszkópos

csövön, mint amennyire szükséges, hogy

a(23)teleszkópos cső skálájának minél nagyobb része

látható maradjon.

– Húzza meg ismét szorosra a(24)szárnyascsavart. Lazítsa

ki a Saugfix-berendezés mélységi

ütközőjének(21)szorítócsavarját.

– Tolja el úgy a(22)mélységi ütközőt a(23)teleszkópos

csövön, hogy az ábrán látható X távolság megfeleljen a kí-

vánt furatmélységnek.

– Húzza meg ebben a helyzetben szorosra

a(21)szorítócsavart.

Üzemeltetés

Üzembe helyezés

u Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi-

szerszám típustábláján található adatokkal. A

230V‑os berendezéseket 220V hálózati feszültségről

is szabad üzemeltetni.

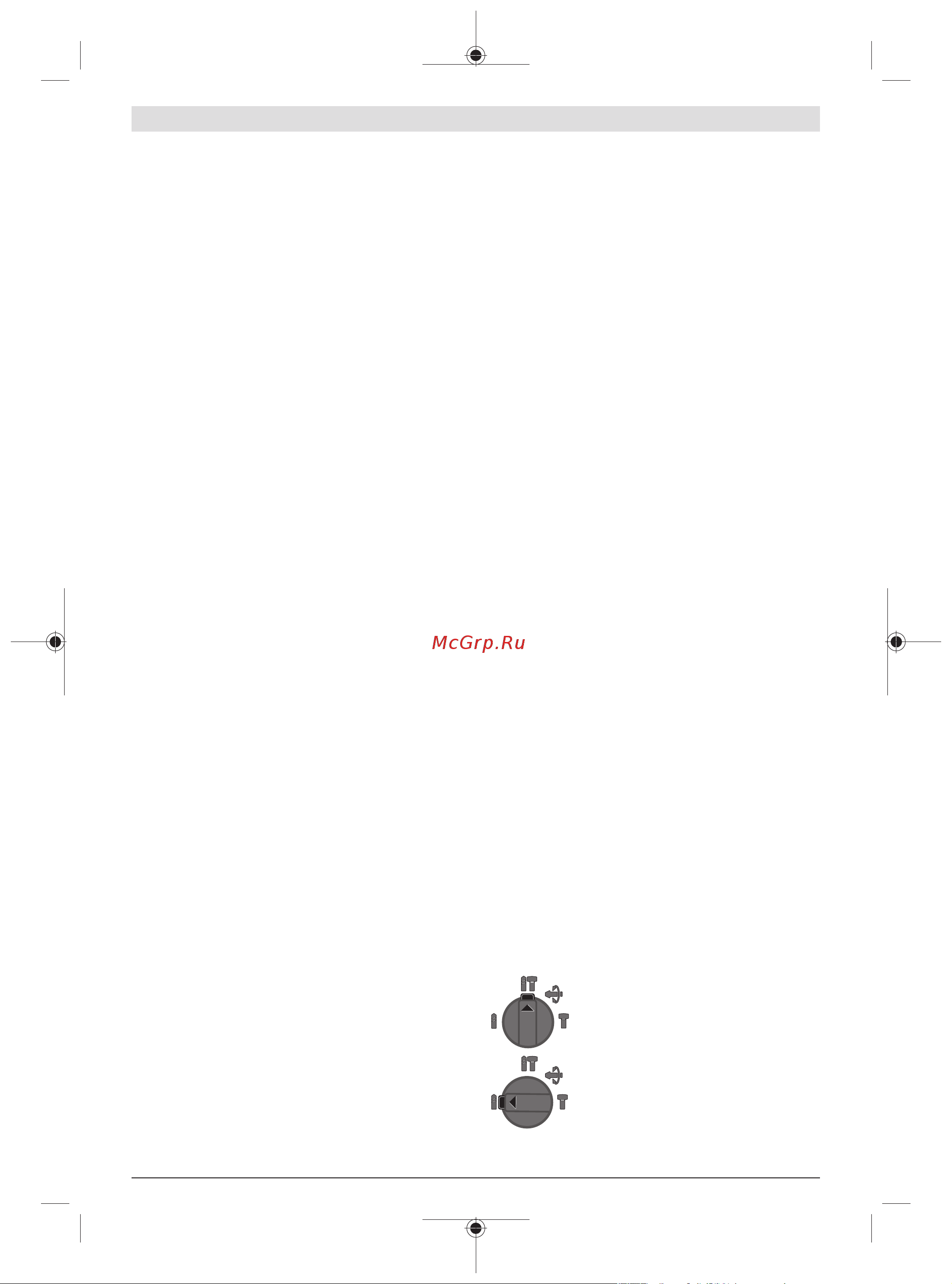

Az üzemmód beállítása

Jelölje ki a (10)ütés-/forgáskikapcsolóval az elektromos ké-

ziszerszám üzemmódját.

– Az üzemmódok közötti átkapcsoláshoz nyomja meg a

(9)reteszelésfeloldó gombot és forgassa el a (10)ütés-/

forgáskikapcsolót a kívánt helyzetbe, amíg az jól hallható-

an bepattan a helyére.

Figyelem: Az üzemmódot csak kikapcsolt elektromos kézi-

szerszámon szabad átkapcsolni! Ellenkező esetben az elekt-

romos kéziszerszám megrongálódhat.

Betonban vagy kőben végzett Kalapácsos

fúrás helyzet

A fában, fémekben, kerámiában és műanya-

gokban ütés nélkül végzett Fúráshoz vala-

mint Csavarozáshoz szükséges helyzet

Bosch Power Tools 1 609 92A 5PD | (20.08.2020)
