Умное релеSW-RLY01.Руководство по эксплуатации. Версия ПО 1.5.0

•

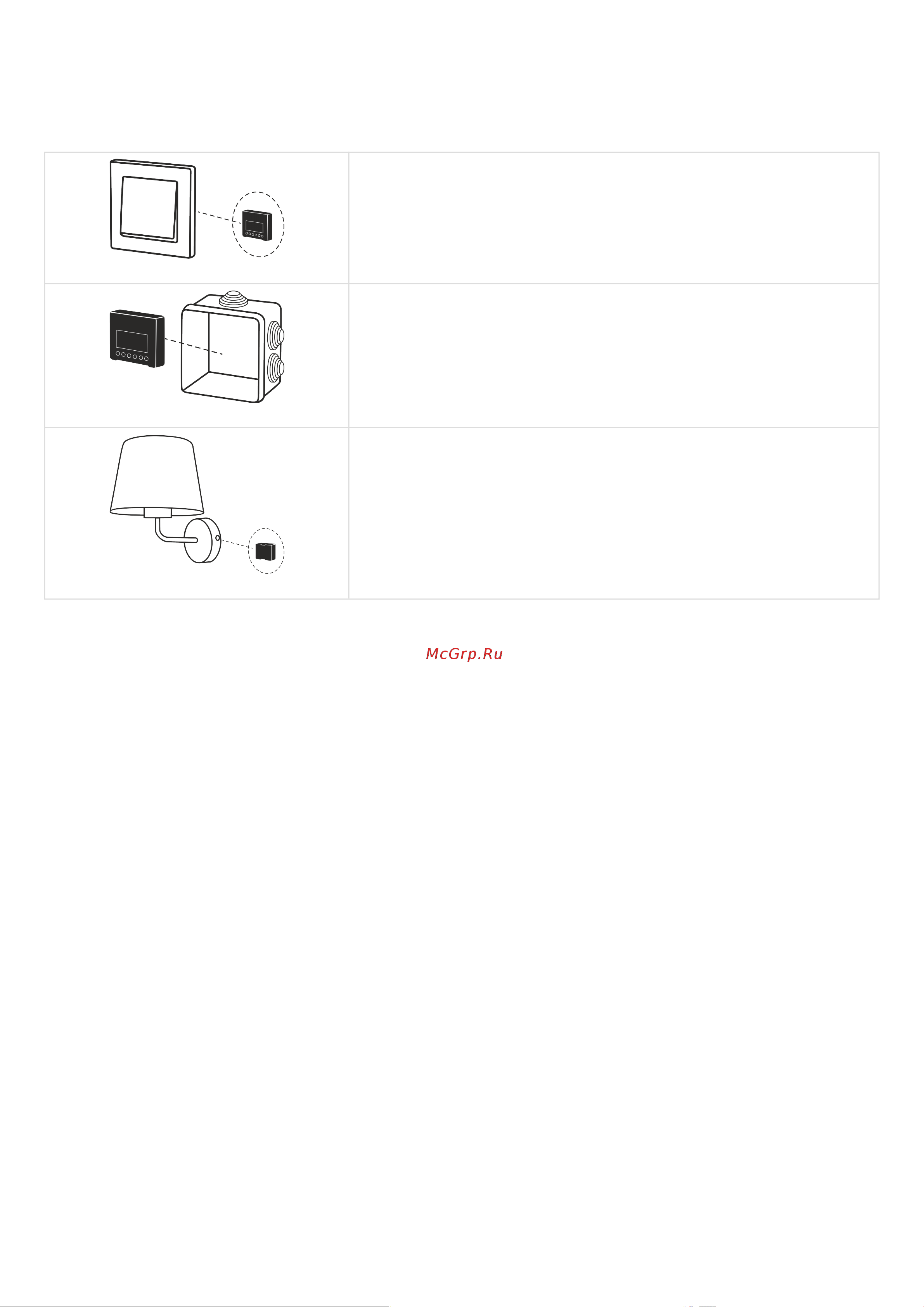

3 Установка устройства

Установите реле в распределительную коробку по схеме с проходными выключателями либо в

подрозетник за выключатель для схем подключения с одной или двумя нагрузками:

Установка SW-RLY01 для схем подключения реле с одной или двумя

нагрузками

Установка SW-RLY01 для схемы подключения реле с проходными

выключателями

УстановкаBypass RLY-BPS в пространство за осветительным

прибором, с которым будет работать реле SW-RLY01

Дальнейшие действия выполняются в соответствии со схемами подключения.

После завершения монтажа и подачи питания устройство автоматически перейдет в режим добавления.

3.1 Меры предосторожности при установке устройства

Работы с проводкой и монтажом реле связаны с риском поражения электрическим

током.Установка SW-RLY01 осуществляется только квалифицированным электриком!

RLY-BPS подключается только к нагрузке, управляемой каналом L1.

Не допускайте прямого подключения линии N к реле! Подключение к линии N возможно только

через RLY-BPS для канала L1 и через нагрузку для канала L2.

Требуется установка реле ограничения пусковых токов RLY-BPS-HP, если подключаемая нагрузка

соответствует хотя бы одному пункту из списка ниже:

суммарная номинальная нагрузка LED-ламп превышает 100 Вт;

количество лампочек на 1 канал больше 5 штук;

подключенные LED-лампы имеют внешний драйвер или блок питания, например

светодиодные ленты.
