Рис. 3 / Fig. 3 / Рис. 3 / 3 сур.
Описание Риc. 2 / Description Fig. 2 / Опис Рис. 2 / 2 сур. сипаттамасы

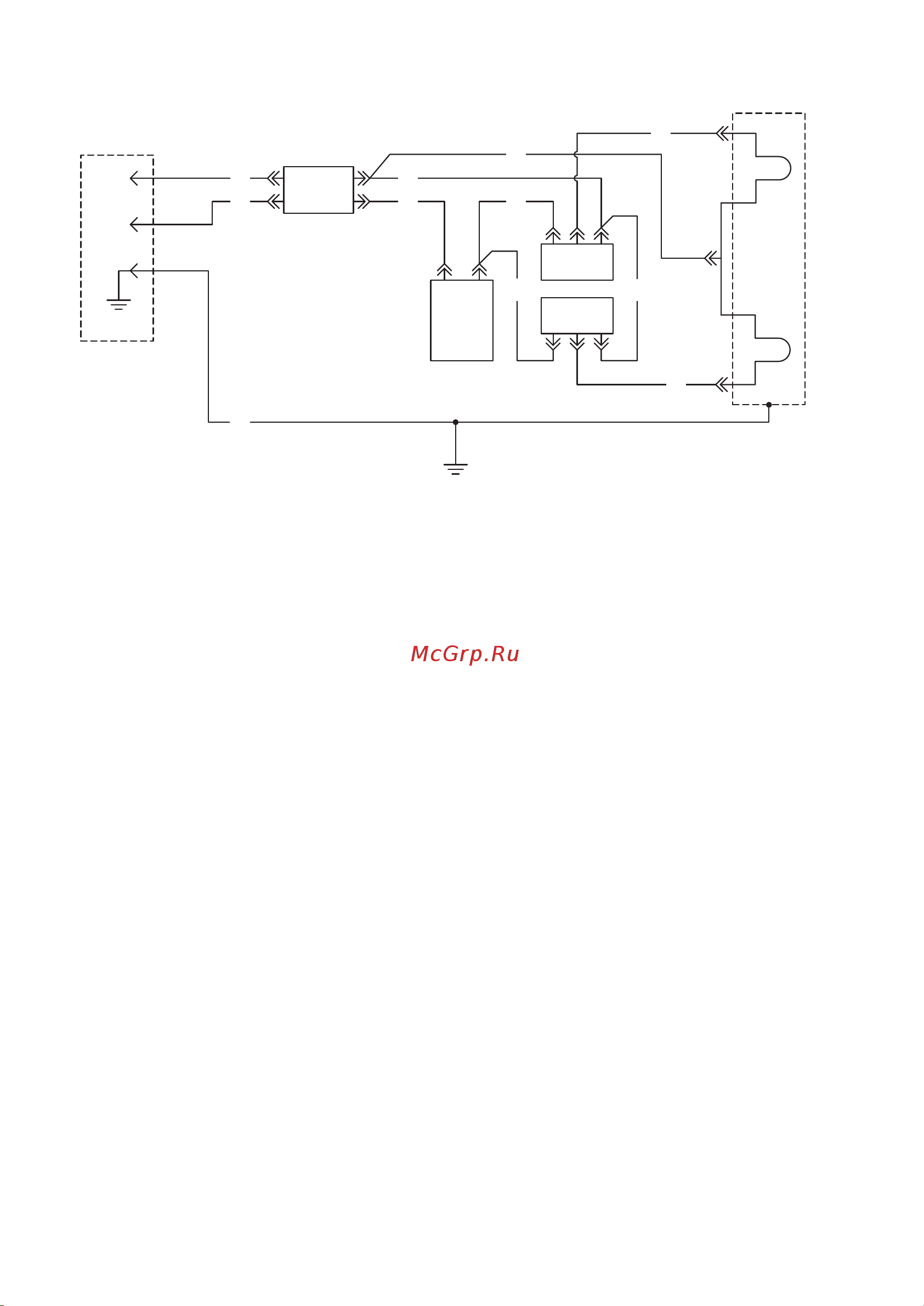

Схема электрических соеденений / Wiring diagram / Схема електричних з'єднань/
Электрлік қосылыстар сұлбасы / Elektrik bağlantısı şeması
Вилка стандарт С4 двухполюсная на 16 А, 250 В с двойными заземляющими контактами /
C4 standard plug, bipolar 16 A, 250 V with double grounding terminal / Вилка стандарт С4
двополюсна на 16 А, 250 В з подвійними заземляючими контактами / Қосарлы жерге
тұйықтайтын түйіспелері бар 16 А, 250 В есептелген екі полюсті С4 стандартты айыр / C4
standart fiş, iki kutuplu 16 A, 250V, iki topraklamalı kontaklı
Голубой / Sky blue / Блакитний / Көгілдір / Gökyüzü mavisi
Коричневый / Brown / Коричневий / Қоңыр / Kahverengi
Желто-зеленый / Yellow-green / Жовто-зелений / Сары-жасыл / Sarı-yeşil
Желтый / Yellow / Жовтий / Сары / Sarı
ТЭН, 1,5 кВт, 230 В / THE 1,5 kW 230 V / ТЕН, 1,5 кВт, 230 В / ТЭЖ, 1,5 кВт, 230 В / Boru
şeklindeki elektrkli ısıtıcı 1,5 kWt, 230 V
ТЭН, 1,0 кВт, 230 В / THE 1,0 kW 230 V / ТЕН, 1,0 кВт, 230 В / ТЭЖ, 1,0 кВт, 230 В / Boru
şeklindeki elektrkli ısıtıcı 1,0 kWt, 230 V
Термостат / Thermostat / Термостат / Термостат / Termostat
Выключатель одноклавишный круглый с индикацией включения на ,(режим 10 А, 250 В «I»)
/ Single-key switch with indication of switching on, 10 A, 250V, («I») / iшний Вимикач одноклав
круглий з ю включення на (режим Домалақ бір клавишты iндикацiϵ 10 А, 250 В «I») /
сөндіргіш қосу индикациясымен тəртібі10 А, 250 В («I» ) / Tek düğmeli yuvarlak anahtar
çalıştırma göstergesi ile 10 A, 250V (rejim 'I')
1
2
3
4
5
6
7
8
9
Рис. 2 / Fig. 2 / Рис. 2 / 2 сур.
N
L
E
2
3
N
L
N
L
2
3
6
1
8
12
7
Выключатель одноклавишный круглый с индикацией включения на 10 А, 250 В,(режим «II»)
/ Single-key switch with indication of switching on, 10 A, 250 V, («II») / Вимикач одноклавiшний
круглий з iндикацiϵю включення на 10 А, 250 В (режим «II») / Домалақ бір клавишты
сөндіргіш 10 А, 250 В қосу индикациясымен («II» тəртібі) / Tek düğmeli yuvarlak anahtar
çalıştırma göstergesi ile 10 A, 250 V (rejim 'II')
Ограничитель температуры на 20 А, 250 В, 95°С / Temperature limiter, 20 A, 250 V, 95°C /
Обмежувач температури на 20 А, 250 В, 95ºС / Температура шектегіші 20 А, 250 В, 95°С /
Sıcaklık sınırlayıcısı 20 A, 250 V, 95°С
Корпус ЭВН/ EWH casing / Корпус ЕВН / ЭВН корпусы / Elektrikli su ısıtıcısı gövdesi
10
11
12
9
10
11
4
3
3
2
3
2
5
6 7
