8. ОБСЛУЖИВАНИЕ СИСТЕМЫ

Срок службы мембранного модуля напрямую зависит от работоспособности блока подготовки воды.

Поэтому очень важно вовремя производить замену фильтрующих модулей.

Для замены сменного модуля К5:

• Закройте входной кран и подсоедините наконечник к накопительной емкости, чтобы сбросить давление.

• Нажав до упора и удерживая в таком положении стопорную кнопку, поверните использованный фильтру-

ющий модуль по часовой стрелке и снимите его.

• Снимите с нового модуля упаковочную пленку;

• Вставьте новый модуль в блок коллекторов до упора и, слегка надавливая, поверните модуль по часовой

стрелке до щелчка.

• Откройте входной кран и убедитесь, что DWM герметичен.

Замена сменного элемента РР5 (55/625 для холодной воды) в корпусе модуля КР5:

• Нажав до упора и удерживая в таком положении стопорную кнопку, поверните использованный модуль

по часовой стрелке и снимите его.

• Вставьте ключ (входит в комплект поставки) под стопор до упора (рис. 15а).

• Нажмите на сервисный ключ, как показано на рис. 15б чтобы стопор корпуса КР5 вышел из фиксирую-

щего гнезда и, удерживая его в таком положении, поверните гайку на небольшой угол против часовой

стрелки (рис. 15в). Для дальнейшего отвинчивания гайки ключ не нужен, и он может быть удален. Отвин-

тите гайку до конца.

• Переверните гайку и, зацепившись краями отверстия за выступы на горловине, вытащите из корпуса ста-

рый фильтрующий элемент вместе с уплотняющим фланцем (рис. 15г, 15д, 15е). Обратите внимание на

угловое положение гайки – выступы на горловине гайки и фиксаторы на крышке должны быть располо-

жены как показано на рис. 15г.

• Снимите крышку, потянув за использованный сменный элемент вниз (рис. 15ж, 15з).

• Предварительно промыв корпус модуля под проточной водой, соберите фильтрующий модуль в обратном

порядке, совместив при этом выступ на крышке с пазом в корпусе модуля, как показано на рис. 15и. При

сборке корпуса модуля пользоваться ключом нет необходимости.

ВНИМАНИЕ! Если стопор фильтрующего модуля не попадает в паз на фланце стакана, то модуль

запрещается устанавливать в DWM. В этом случае повторите мероприятия по замене фильтрующего

элемента до срабатывания стопора.

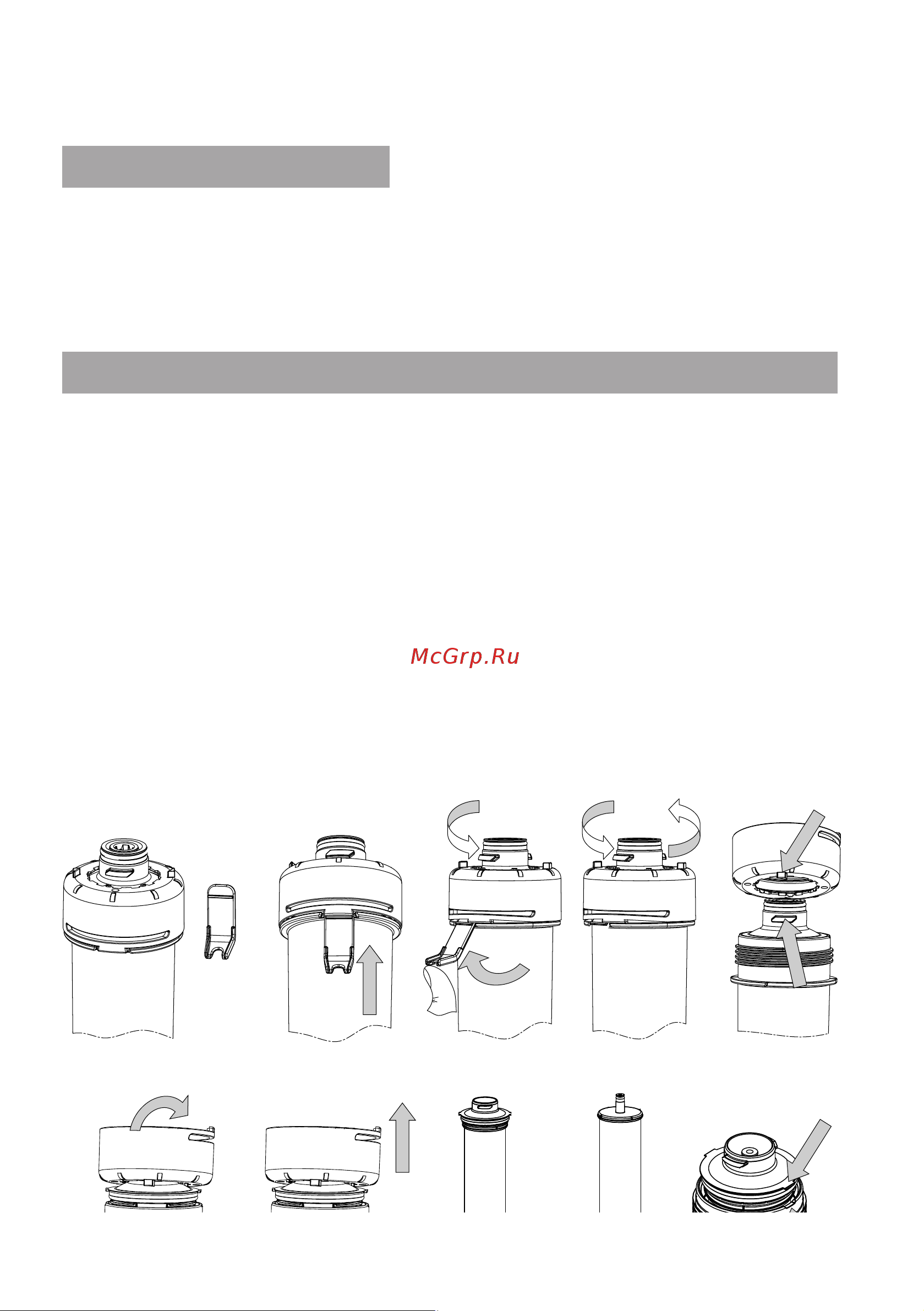

Рисунок 15a

Рисунок 15б Рисунок 15в

Рисунок 15г

Рисунок 15д Рисунок 15е Рисунок 15ж

Рисунок 15з Рисунок 15и
