5. ОБЩИЙ ВИД УСТРОЙСТВА

5.1 Основные элементы управления и индикации

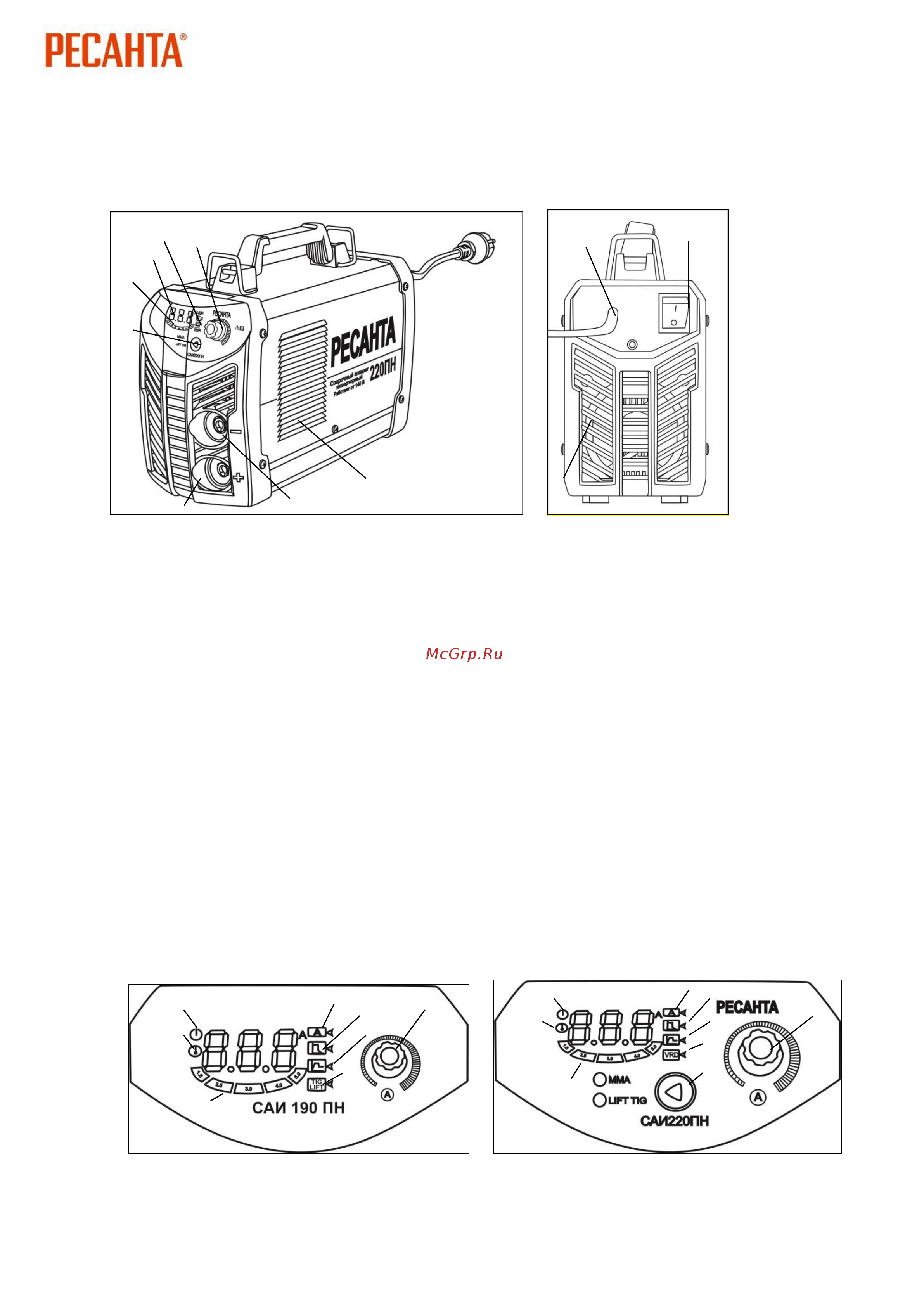

Рис. 1. Общий вид

* На рисунке показана модель САИ-220ПН фронтальная и задняя панель. Панели других

моделей выглядят аналогично. Дисплеи моделей незначительно отличаются в зависимости

от функционала.

*Внешний вид устройства может отличаться от изображенного на рисунке.

1. Выключатель "Сеть"

2. Сетевой кабель

3. Переключатель режимов работы / Регулятор сварочного тока

4. Индикаторы режимов: сила тока, форсаж дуги, горячий старт, TIG LIFT

/ вкл/выкл. или VRD (у моделей САИ-220ПН и САИ-250ПН)

5. Многофункциональный LCD дисплей

6. Индикатор диаметров электродов

7.Кнопка переключения режимов сварки ММА / TIG LIFT (модели

САИ-220ПН и САИ-250ПН)

8. Силовая клемма "+"

9. Силовая клемма "-"

10. Вентиляционные отверстия

Элементы управления дисплеем

Рис.2 Элементы управления дисплеем Рис.3 Элементы управления дисплеем

САИ-160ПН и САИ-190ПН САИ-220ПН и САИ-250ПН
