Ред. 17

Перед включением аппарата в сеть, внимательно осмотрите изоляцию

кабелей, горелку, разъемы на наличие повреждений. Для

электробезопасности рекомендуется изолировать аппарат от контакта со

свариваемой деталью/местом проведения сварочных работ, установив его

на резиновый коврик изолятор.

1. Кабель с электрододержателем.

2. Сетевой кабель.

3. Сварочный аппарат.

4. Клемма заземления

Подсоедините сетевой кабель к

электросети с требуемыми

параметрами. Проверьте надежность

соединения кабеля и сетевой розетки.

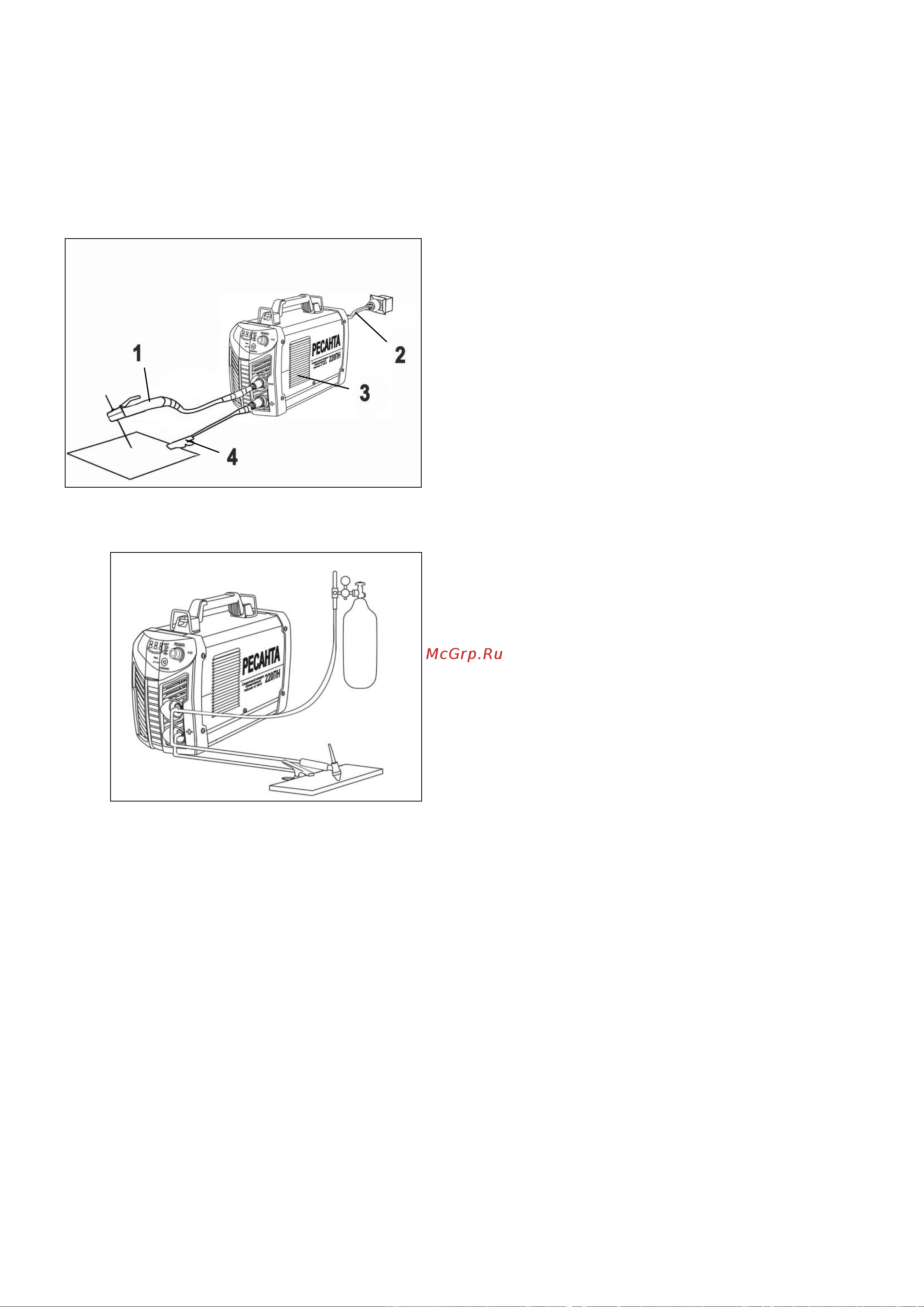

Рис. 4. Схема подключения оборудования в режиме ММА

Рис.5. Схема подключения оборудования в режиме TIG

1. Горелка

2. Редуктор

3. Баллон (подключение редуктора и баллона осуществляется

непосредственно к разъему горелки)

4. Газовый шланг

5. Сетевой кабель

6. Сварочный аппарат

7. Клемма заземления

9.2 Порядок работы сварочным аппаратом (режим ММА)

1. Присоедините к силовым клеммам аппарата кабель с

электрододержателем и кабель заземления в зависимости от требуемой для

данной марки электрода полярности. В большинстве случаев кабель с
