Установите цепь на рабочий стол станка так, чтобы режущая часть

цепи была направлена в сторону заточного круга и зафиксируйте ее

установочным клином (рис.4).

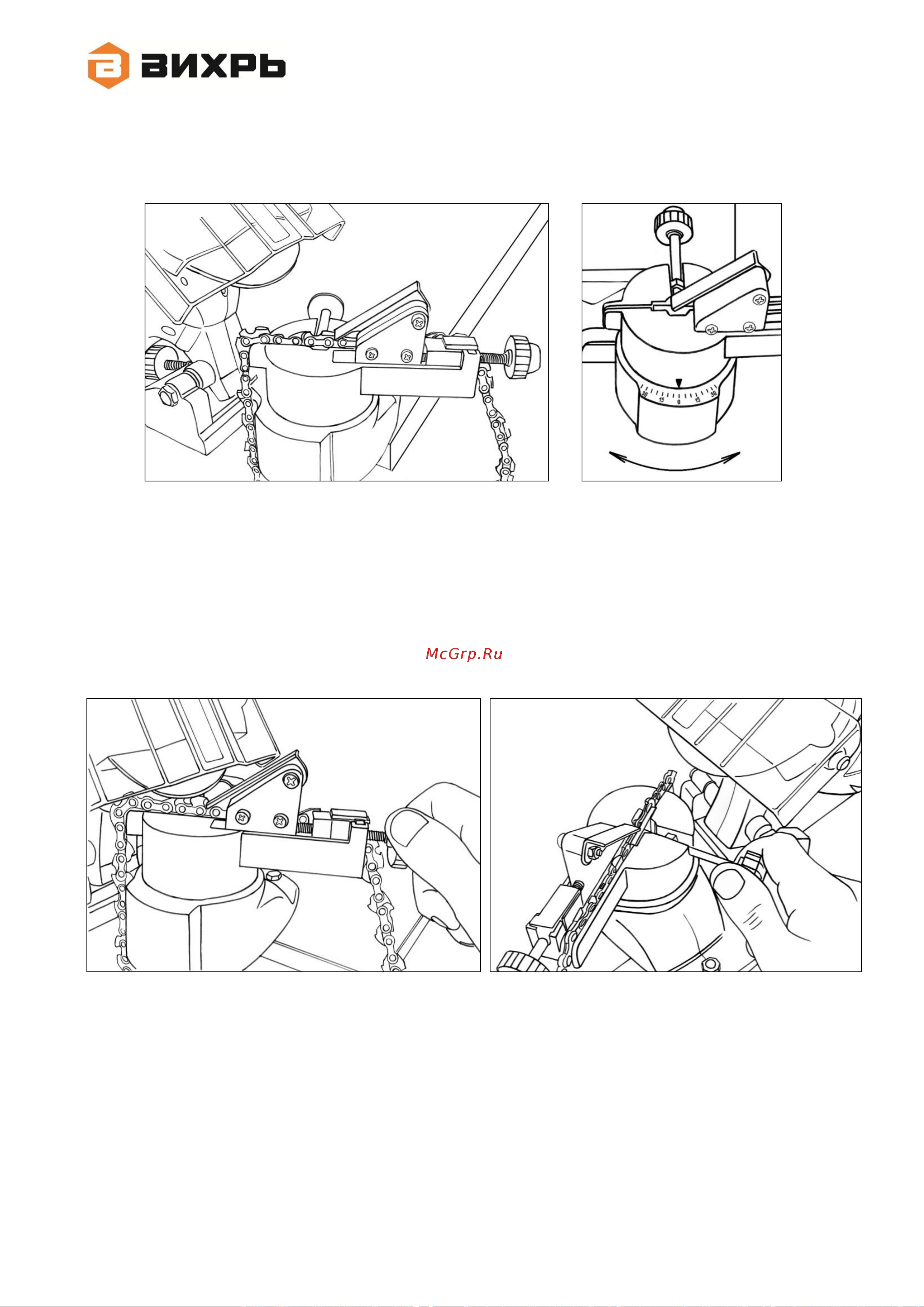

Рис.4 Установка цепи Рис.5 Выбор угла заточки

Выберете необходимый угол заточки от 0

до 30

в зависимости от

типа цепи и поверните рабочий стол на соответствующий угол по шкале

(рис.5). В большинстве случаев, цепи имеют угол заточки 25

– 30

С помощью установочного винта, отрегулируйте положение зуба так,

чтобы заточной круг еле касался затачиваемой поверхности (рис.6)

Рис.6 Регулировка зуба Рис.7 Фиксация цепи

Зафиксируйте цепь винтом для затяжки цепи (рис.7)
