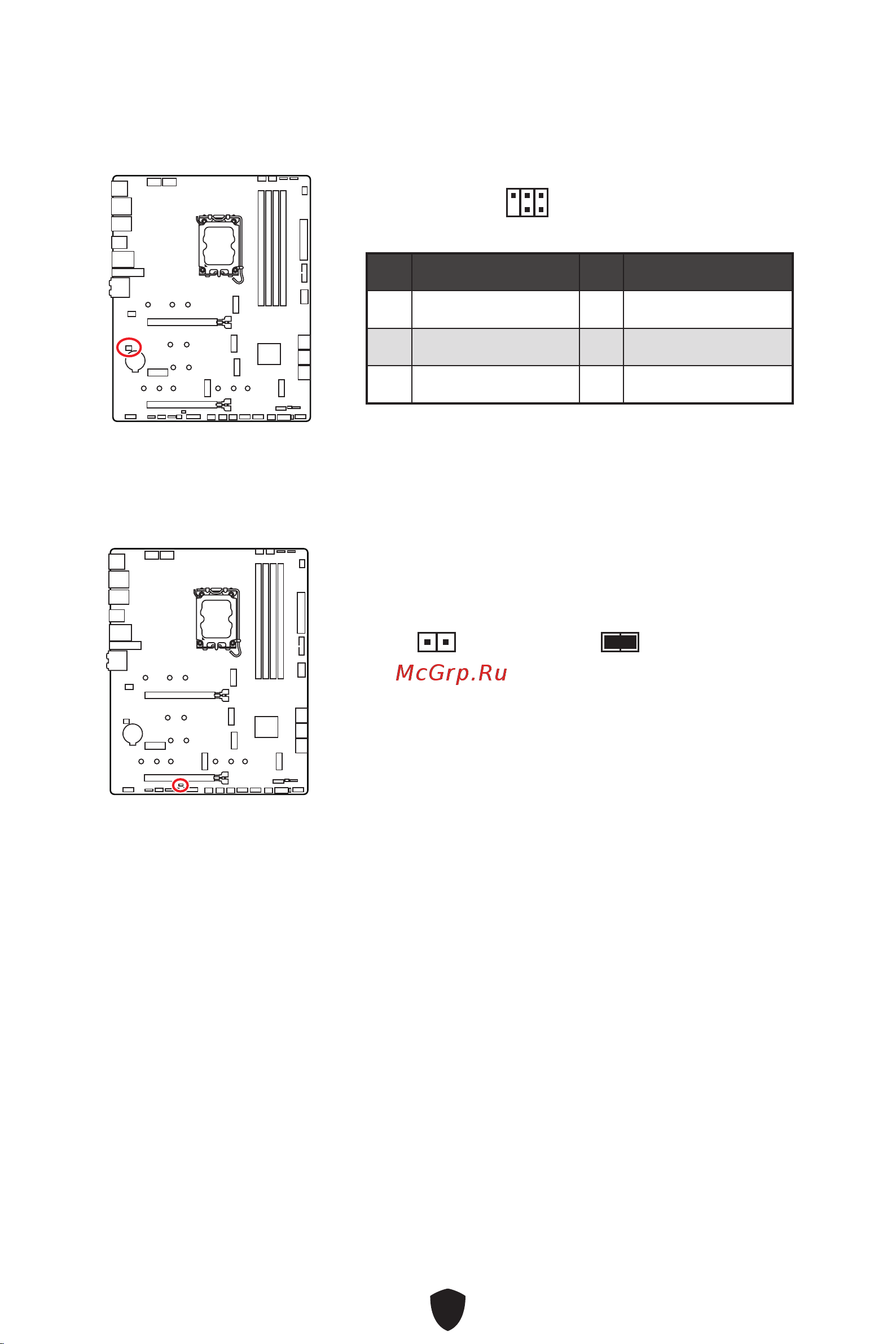

JDASH1: Tuning Controller-Anschluss

An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.

Pin Signalname Pin Signalname

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

2 6

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden

Normal

(Standardwert)

Löse den

Gehäuseeingriff aus

Gehäusekontakt-Detektor verwenden

1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am

Gehäuse an.

2. Schließen Sie die Gehäuseabdeckung.

3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.

4. Stellen Sie Chassis Intrusion auf Enabled.

5. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-

Taste, um Ja auszuwählen.

6. Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm

angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.

Gehäusekontakt-Warnung zurücksetzen

1. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.

2. Stellen Sie Chassis Intrusion auf Reset.

3. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-

Taste, um Ja auszuwählen.
