CPU_FAN1, PUMP_FAN1, SYS_FAN1~6:

Stromanschlüsse für Lüfter

Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder

Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse

konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per

Drehzahlsteuersignal.

Sie können unter BIOS > HARDWARE MONITOR die Lüfterdrehzahl ändern. Damit

können Sie DC oder PWM auf Ihren Lüftermodus einstellen. Wählen Sie den Smart

Fan Mode, die Lüftergeschwindigkeit ändert sich entsprechend der CPU- oder

Systemtemperatur. Deaktivieren Sie den Smart Fan Mode, der Lüfter dreht sich mit

maximaler Geschwindigkeit.

⚠

Wichtig

Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des

PWM-/ DC-Modus.

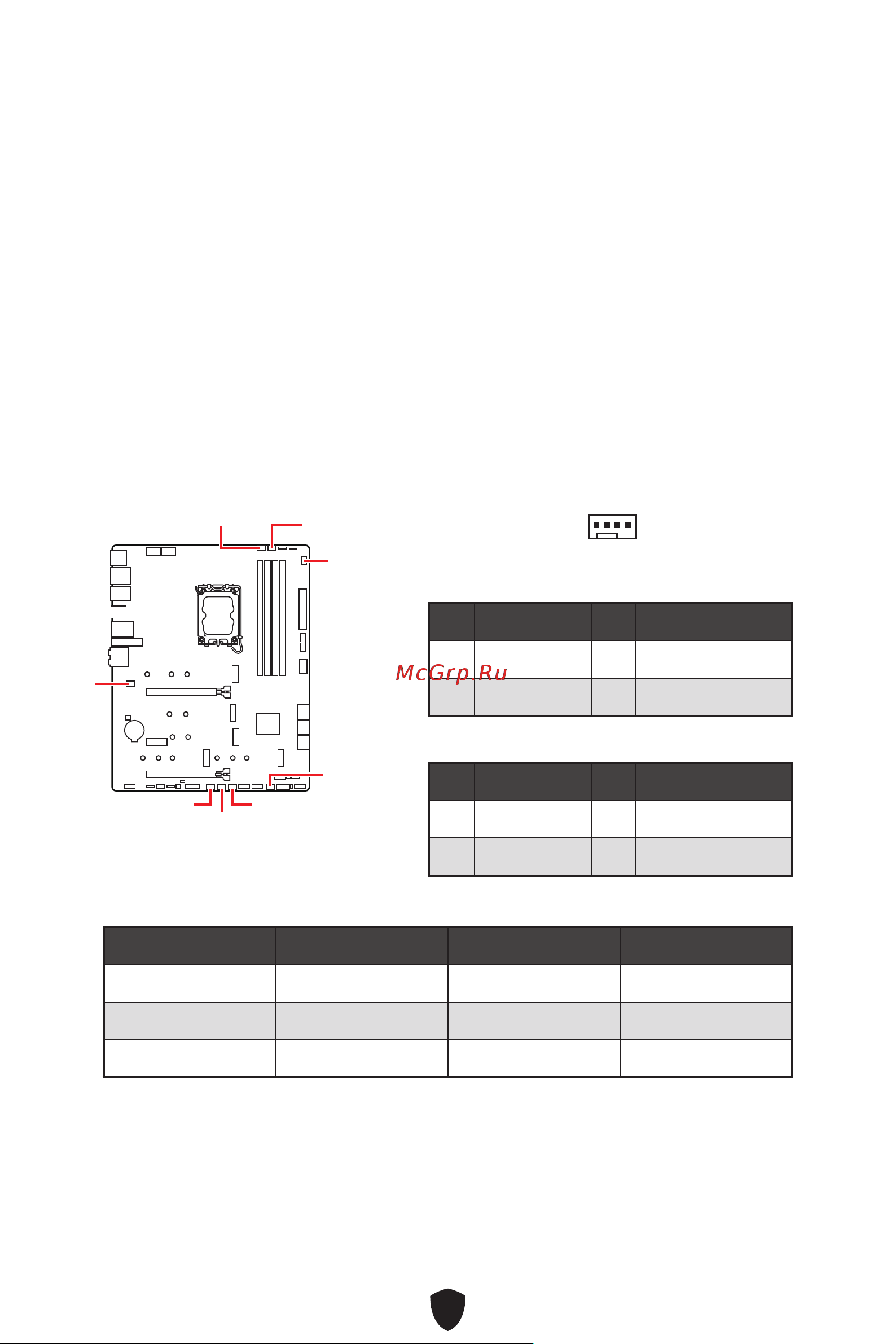

CPU_FAN1

SYS_FAN6

SYS_FAN2

SYS_FAN3

SYS_FAN4

SYS_FAN5

PUMP_FAN1

SYS_FAN1

Pin-Belegung des PWM-Modus

Pin Signalname Pin Signalname

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

Pin-Belegung des DC-Modus

Pin Signalname Pin Signalname

1 Ground 2 Voltage Control

3 Sense 4 NC

Spezifikationen des Lüfteranschlusses

Anschluss Standard-lüftermodus Max. Strom Max. Leistung

CPU_FAN1 Auto Modus 2A 24W

PUMP_FAN1 PWM Modus 3A 36W

SYS_FAN1~6 DC Modus 1A 12W
