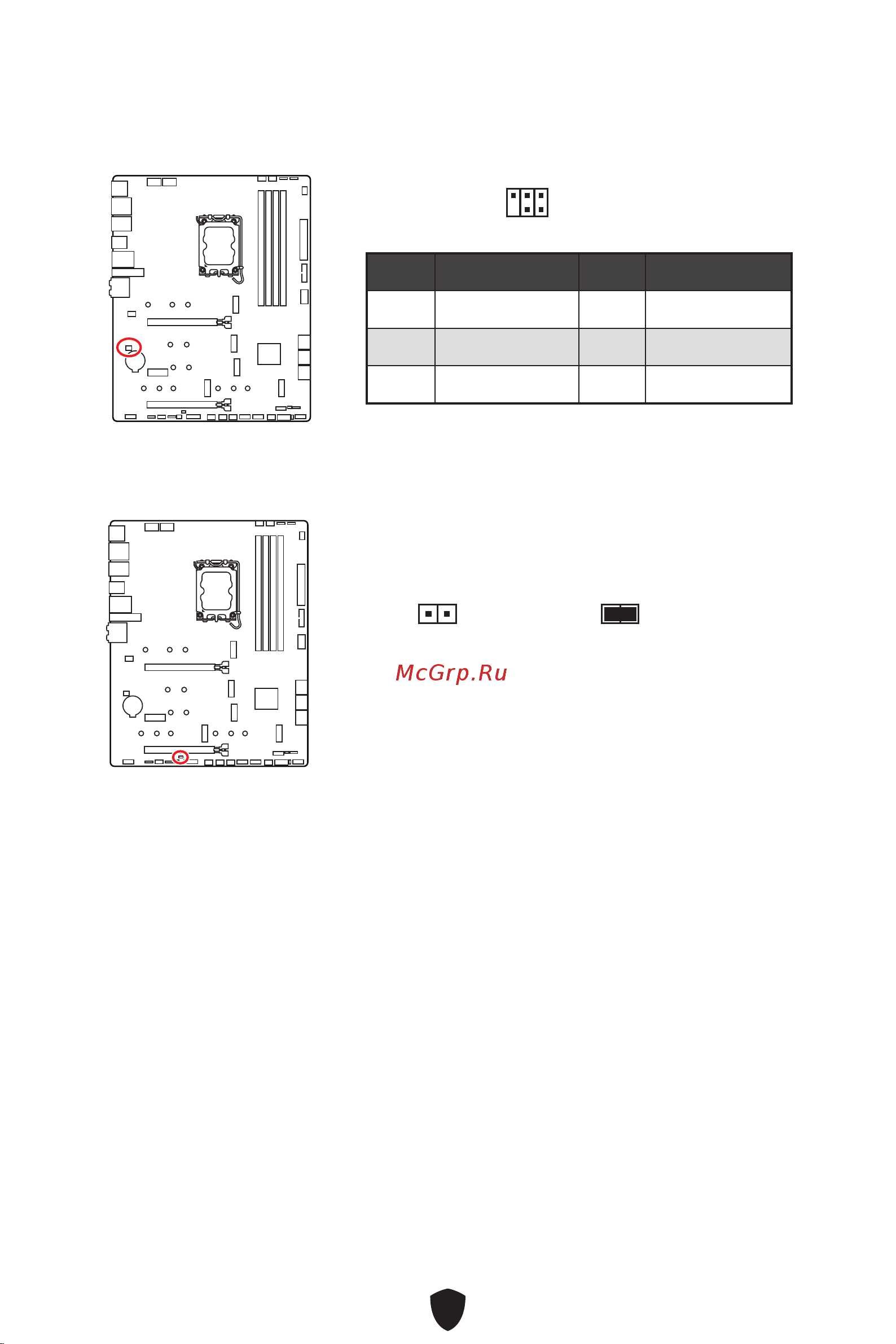

JDASH1 : Connecteur du contrôleur de réglages

Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).

Broche Nom de signal Broche Nom de signal

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

2 6

JCI1 : Connecteur d’intrusion châssis

Ce connecteur est relié à un câble d’interrupteur d’intrusion châssis.

Normal

(défaut)

Commencer l’activité

d’intrusion châssis

Utilisation du détecteur d’intrusion châssis

1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé

sur le boîtier du PC.

2. Fermez le couvercle du boîtier.

3. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion

Configuration (Configuration d’intrusion châssis).

4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).

5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter

(Entrée) pour choisir Yes (Oui).

6. Désormais, si le boîtier du PC est ouvert quand l’ordinateur est allumé, vous

recevrez un message d’avertissement à l’écran.

Réinitialisation de l’avertissement d’intrusion châssis

1. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion

Configuration (Configuration d’intrusion châssis).

2. Réglez Chassis Intrusion (Intrusion châssis) sur Reset (Réinitialiser).

3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Entrée

pour choisir Yes (Oui).
