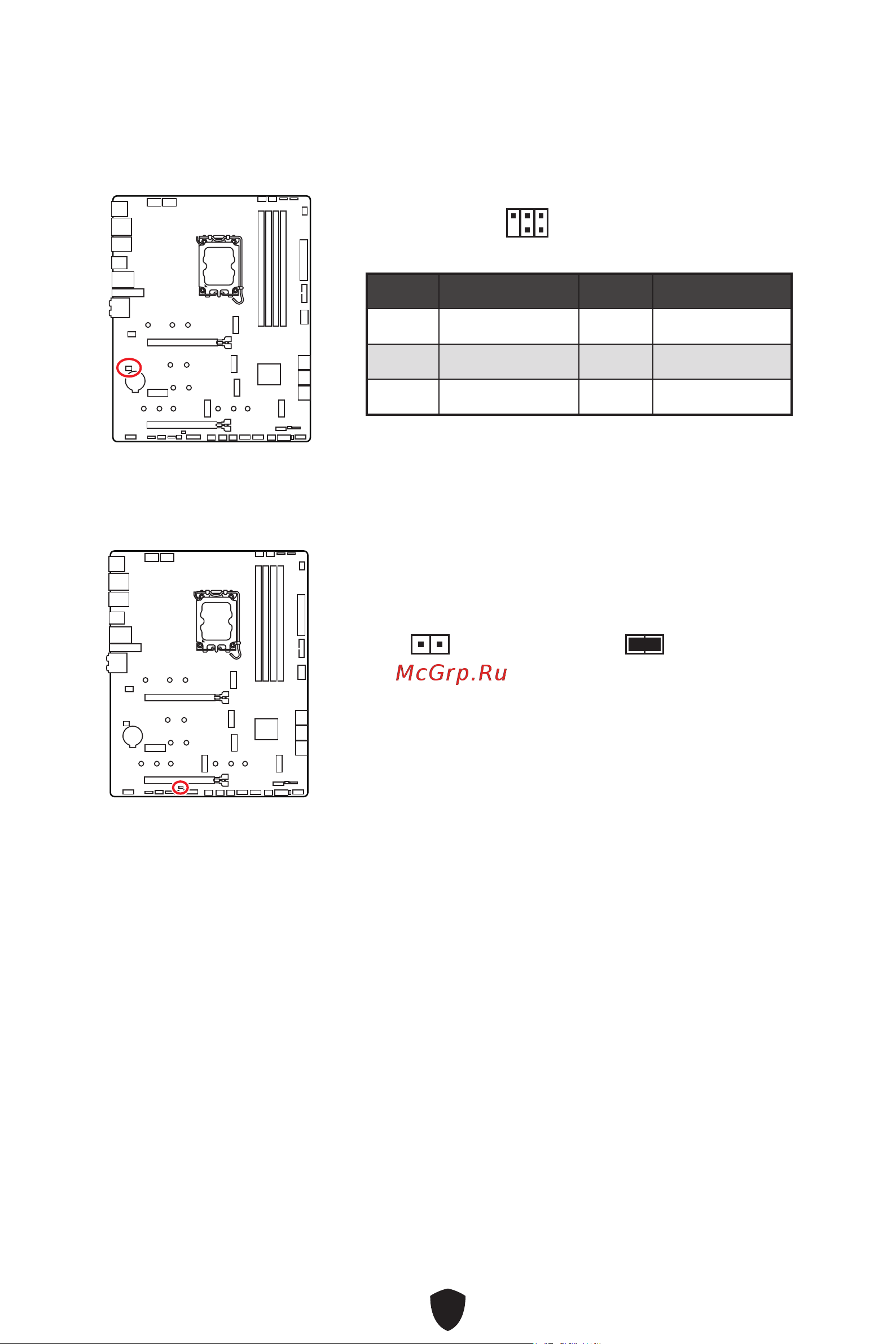

JDASH1: Разъем контроллера настройки

Данный разъем предназначен для подключения модуля контроллера настройки

(опционально).

Контакт Название сигнала Контакт Название сигнала

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

2 6

JCI1: Разъем датчика открытия корпуса

К этому разъему подключается кабель от датчика открытия корпуса.

Нормально

(По умолчанию)

Разрешить запись по

событию открытия корпуса

Использование датчика открытия корпуса

1. Подключите датчик открытия корпуса к разъему JCI1.

2. Закройте крышку корпуса.

3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration.

4. Установите Chassis Intrusion в Enabled.

5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем нажмите

клавишу Enter, чтобы выбрать Yes.

6. При открытии корпуса на экране будет появляться предупреждающее

сообщение каждый раз при включении компьютера.

Сброс сообщения об открытии корпуса

1. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration.

2. Выберите Chassis Intrusion, Reset.

3. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем нажмите

клавишу Enter, чтобы выбрать Yes.
