Нормально

(По умолчанию)

Загрузка с

сохраненными

настройками BIOS

Включено

Применение настроек

BIOS по умолчанию в

режиме PCIe с низкой

пропускной способностью

(от процессора) для

безопасной загрузки

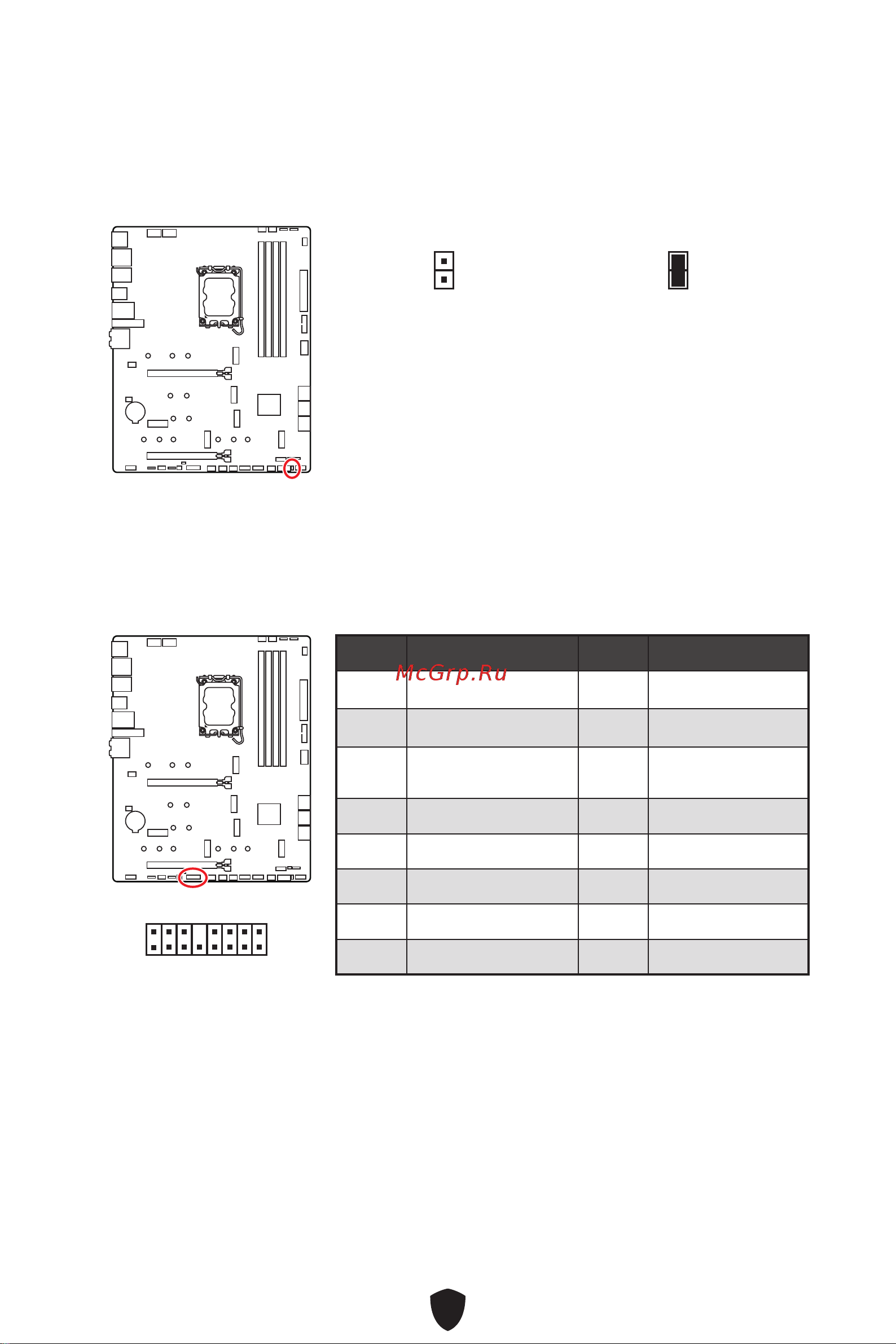

JOC_FS1: Джампер безопасной загрузки

Этот джампер используется для безопасной загрузки. При включении джампера

безопасной загрузки система загрузится с настройками по умолчанию в режиме

PCIe с низкой пропускной способностью (от процессора).

JTBT1: Разъем для установки карты расширения

Thunderbolt

Данный разъем предназначен для подключения карты расширения с интерфейсом

Thunderbolt.

2 16

Контакт Название сигнала Контакт Название сигнала

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
