BAT1

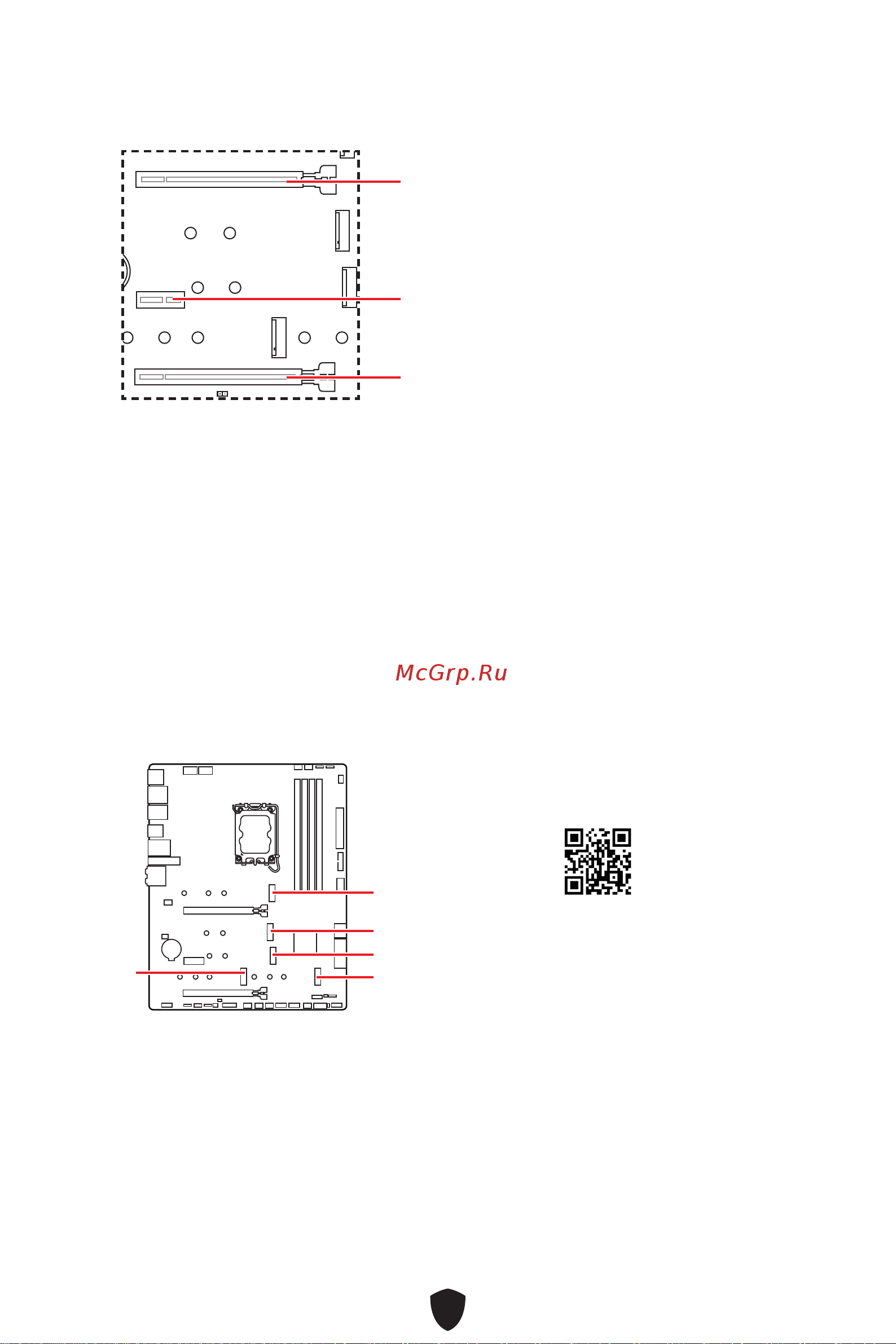

PCI_E1~3: PCIe拡張スロット

PCI_E1: PCIe 5.0 x16 (CPU帯域接続)

PCI_E2: PCIe 3.0 x1 (Z790チップセット帯域接続)

PCI_E3: PCIe 4.0 x4 (Z790チップセット帯域接続)

⚠

注意

∙

大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため

に、MSI Graphics Card Bolsterのようなツールを使用することが必要です。

∙

一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、PCI_E1スロットの使用

をお勧めします。

∙

拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ

てください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カ

ードのドキュメントでご確認ください。

M2_1~5: M.2スロット (Key M)

M2_1

M2_2

M2_4

M2_3

M2_5

⚠

注意

∙

Intel® RSTはUEFI ROM付きのPCIe M.2 SSDのみをサポートします。

∙

M.2 SSDはヒートシンクを搭載している場合、M.2スロットのM.2プレートまたはM.2ゴム

キューブを取り外してからM.2 SSDを取り付けてください。マザーボードに付属のヒートシ

ンクを再度取付ける必要はありません。

⚽

∙ https://youtu.be/J88vcXeLido
