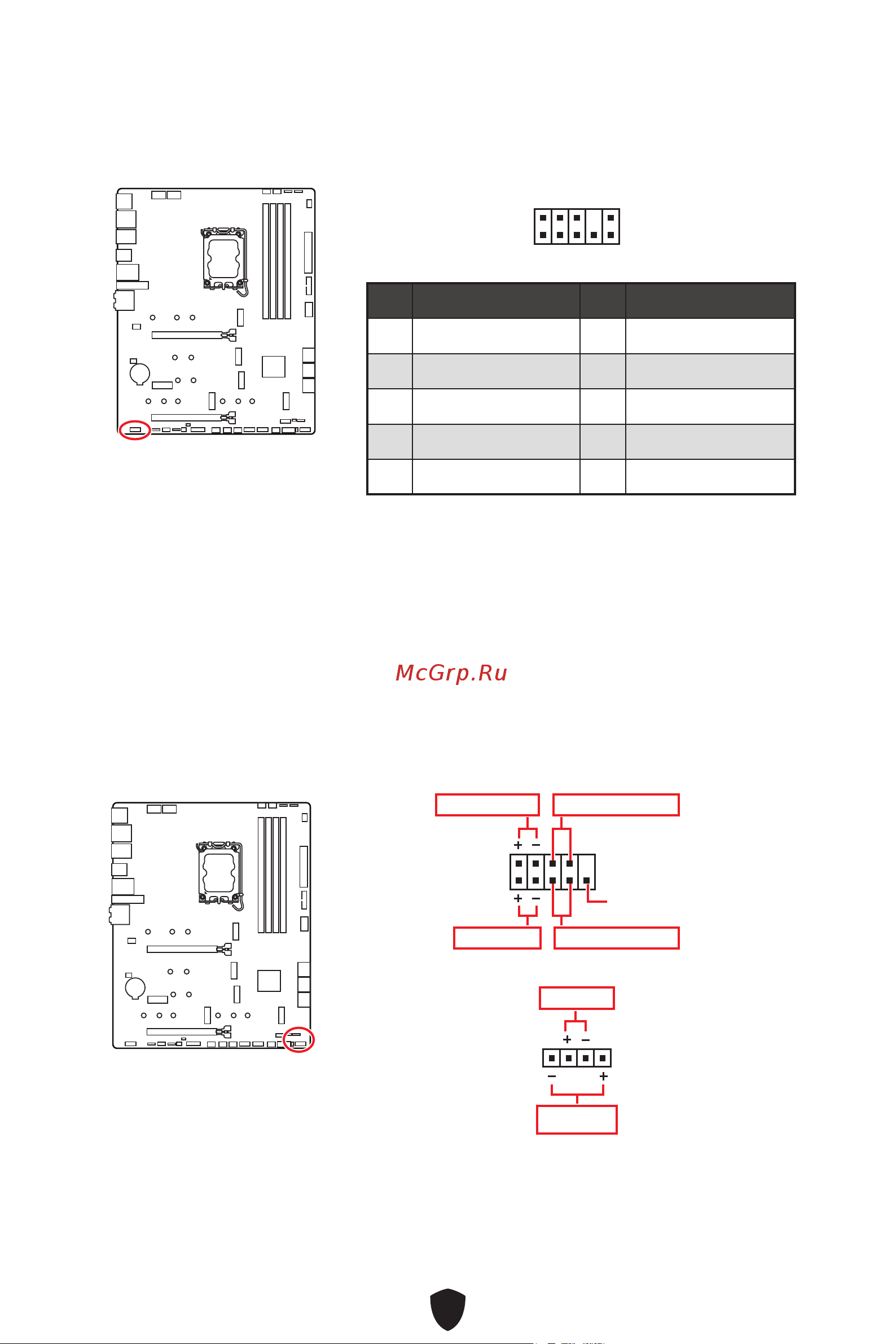

JAUD1: フロントオーディオコネクター

このコネクターにはフロントパネルのオーディオジャックを接続します。

2 10

ピン信号名ピン信号名

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection

JFP1, JFP2: フロントパネルコネクター

JFP1コネクターは電源オン、電源リセット、PCケースのLEDをコントロールします。Power

Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。Power LEDヘ

ッダーにはPCケースのLEDを接続します。HDD LEDヘッダーはハードディスクの状態を示

します。JFP2コネクターはBuzzerとSpeakerに対応しています。PCケースからケーブルを正

しく接続するには、下記の図をご参照ください。

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

注意

Power LEDとHDD LEDはプラスとマイナスの区別があり、マザーボード上の対応するプラ

スとマイナスのピンヘッダーにケーブルを接続する必要があります。正しく接続されていな

い場合、LEDは正常に動作しませんのでご注意ください。
