BAT1

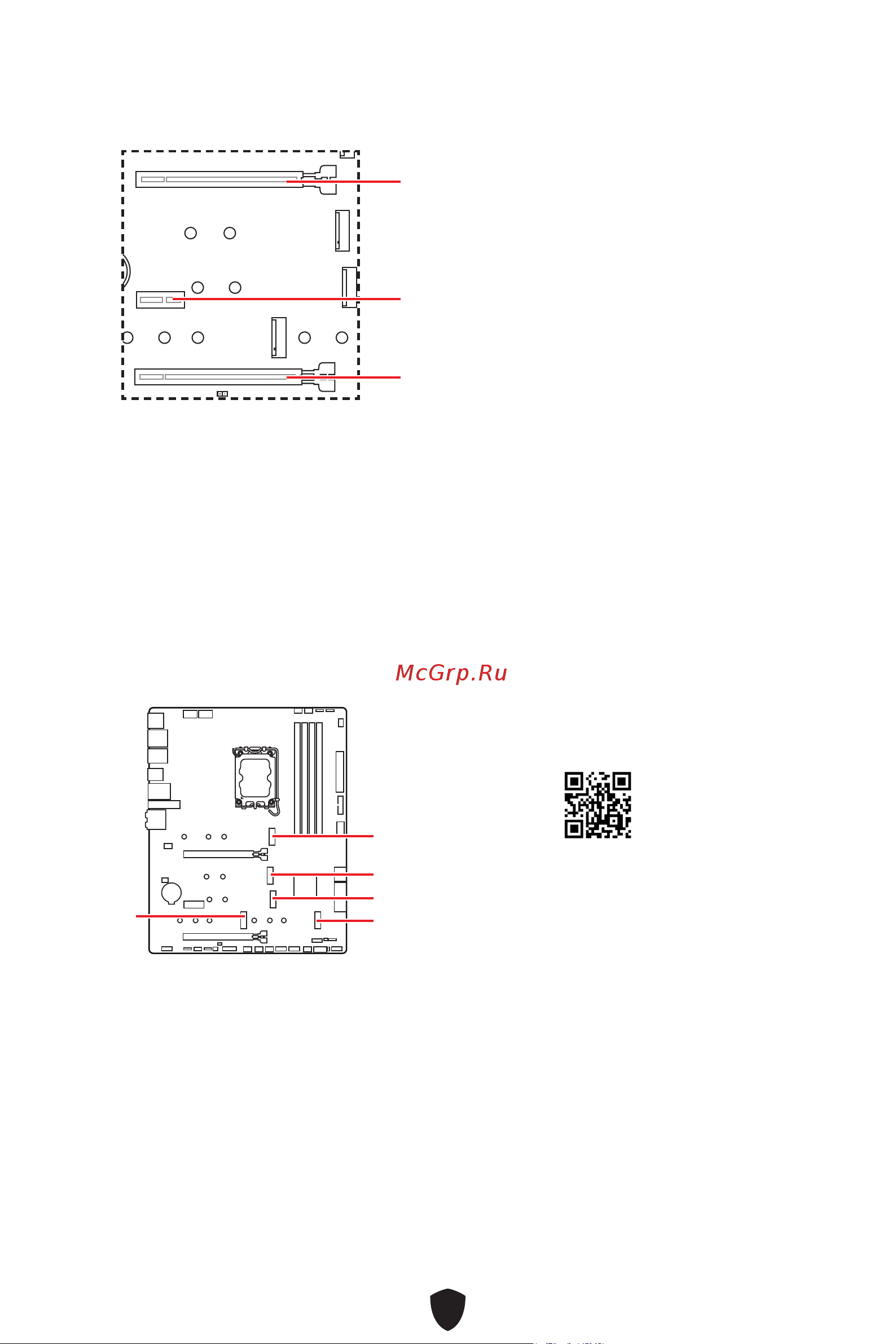

PCI_E1~3: PCIe 擴充插槽

PCI_E1: PCIe 5.0 x16 (源於 CPU)

PCI_E2: PCIe 3.0 x1 (源於 Z790 晶片組)

PCI_E3: PCIe 4.0 x4 (源於 Z790 晶片組)

⚠

重要

∙

若安裝大型顯卡，需要使用工具如 MSI 顯卡支撐架，以支撐其重量和防止插槽變形。

∙

如果只安裝一張 PCIe x16 擴充卡，爲獲得最佳效能建議安裝到 PCI_E1 插槽。

∙

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所

需變更的軟硬體設定。

M2_1~5: M.2 插槽 (M 鍵)

M2_1

M2_2

M2_4

M2_3

M2_5

⚠

重要

∙

Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM。

∙

如果您的 M.2 SSD 已搭載散熱片，在安裝 M.2 SSD 前，請先拔除 M.2 插槽的 M.2 底板

或橡膠方塊。請勿再安裝主機板提供的散熱片。

⚽

∙ https://youtu.be/J88vcXeLido
