JUSB3: USB 3.2 Gen 1 接頭

這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。

⚠

重要

請注意，電源和接地接腳必須正確連接，以免造成組件受損。

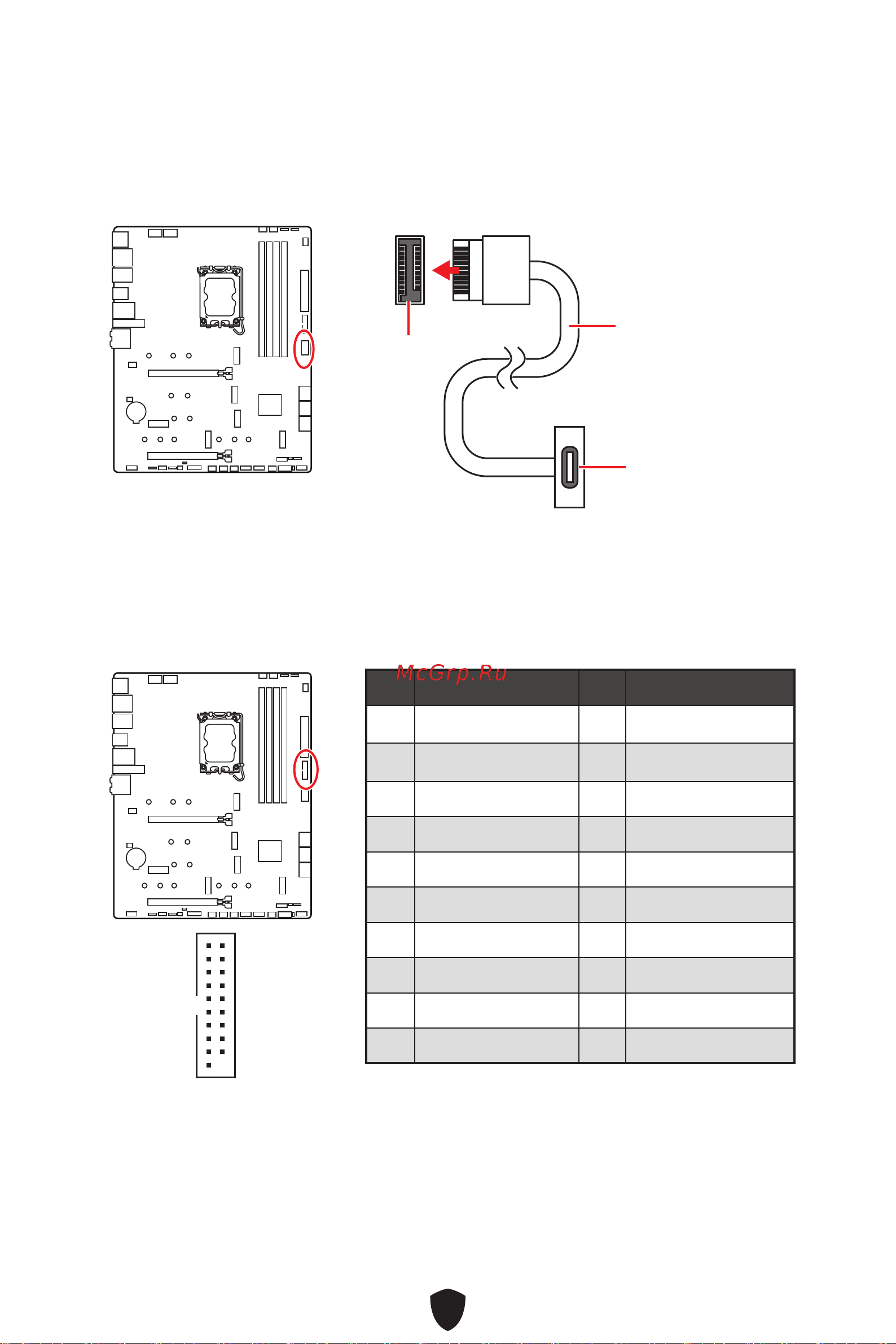

JUSB4: USB 3.2 Gen 2 Type-C

前面板

接頭

這個接頭可供連接前面板上的 USB 3.2 Gen 2 10GbpsType-C 接頭，這個接頭具有防呆設

計。請務必以相應的方向連接線纜。

JUSB4

USB Type-C 線纜

前面板上的 USB

Type-C 連接埠

接腳訊號名稱接腳訊號名稱

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin
