CPU_FAN1、PUMP_FAN1、SYS_FAN1~6: 風扇電源接頭

風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。PWM 模式風扇插孔提供恆定 12V

輸出，並可透過速度控制訊號調整風扇速度。DC 模式風扇接頭透過改變電壓控制風扇速

度。自動模式風扇接頭可以自動偵測 PWM 和 DC 模式。

您可以在 BIOS > HARDWARE MONITOR 面板中控制風扇。允許您設定您的風扇類型為

DC 或 PWM。檢查智慧風扇模式，風扇速度會依據 CPU 或系統溫度進行變更。取消勾選智

慧風扇模式，風扇將以最大速度旋轉。

⚠

重要

在切換 PWM/ DC 模式後，請確保風扇工作正常。

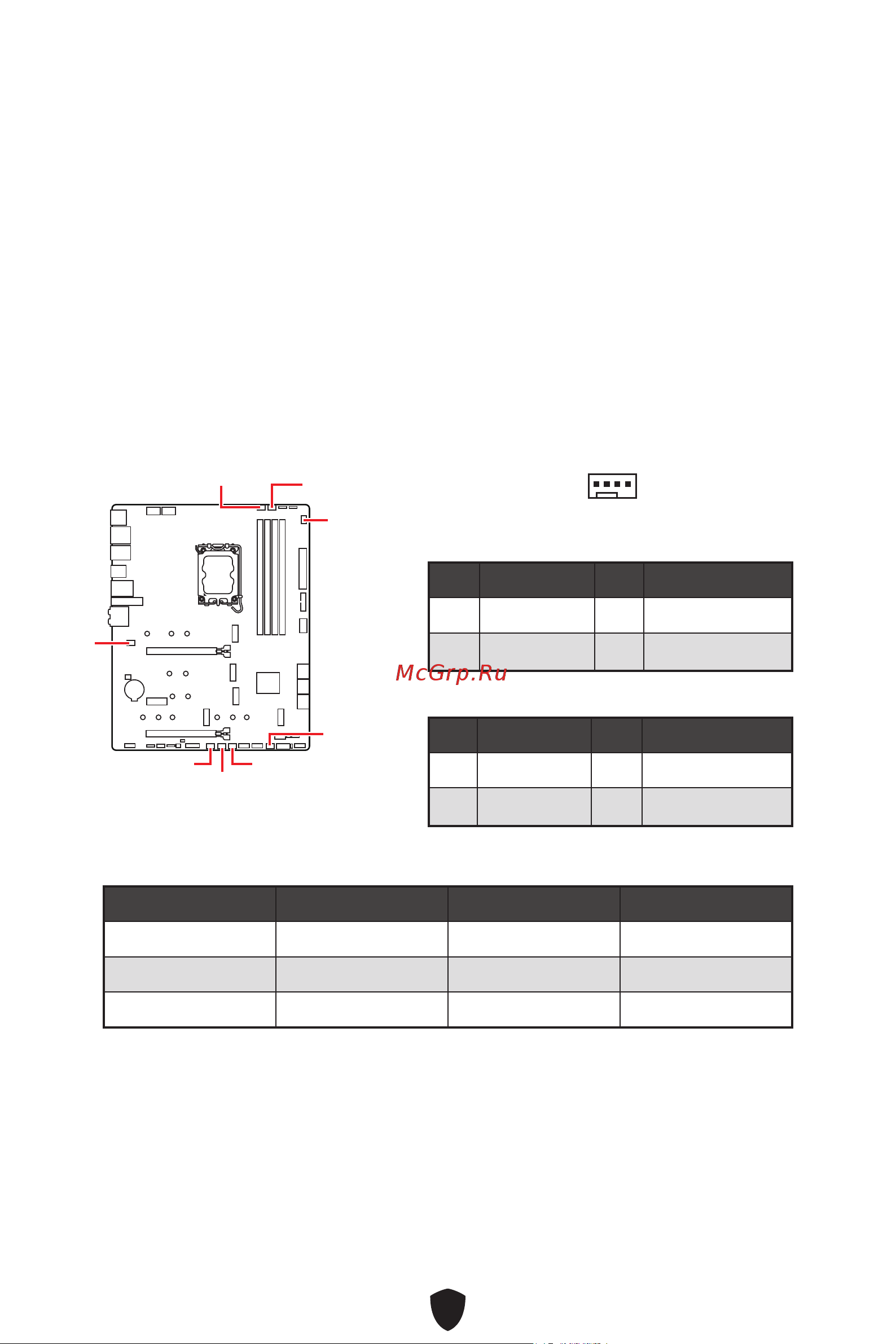

CPU_FAN1

SYS_FAN6

SYS_FAN2

SYS_FAN3

SYS_FAN4

SYS_FAN5

PUMP_FAN1

SYS_FAN1

PWM 模式接腳定義

接腳訊號名稱接腳訊號名稱

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DC 模式接腳定義

接腳訊號名稱接腳訊號名稱

1 Ground 2 Voltage Control

3 Sense 4 NC

風扇接頭規格

接頭預設風扇模式最大電流最大功率

CPU_FAN1 Auto 模式 2A 24W

PUMP_FAN1 PWM 模式 3A 36W

SYS_FAN1~6 DC 模式 1A 12W
