BAT1

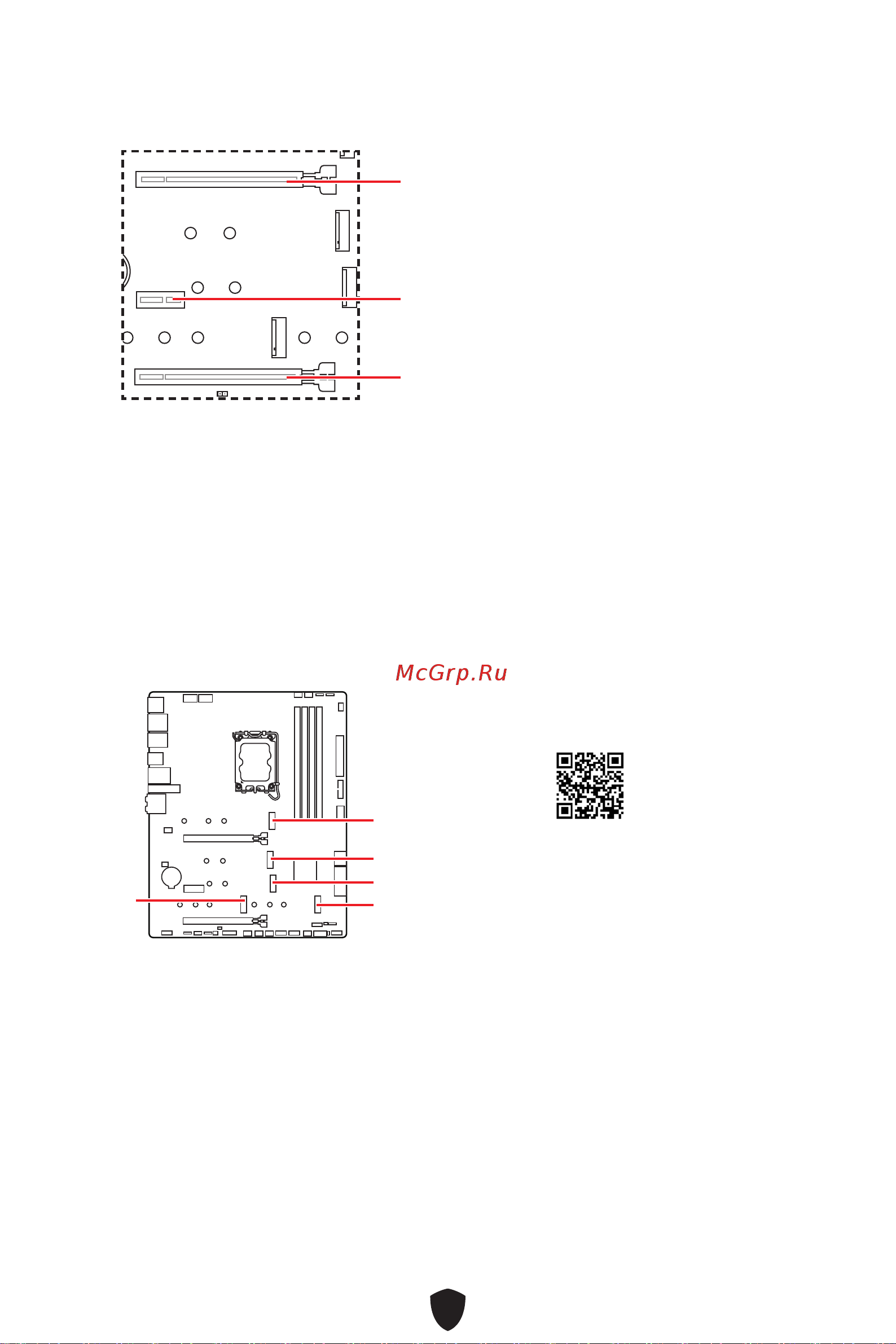

PCI_E1~3: PCIe 扩展插槽

PCI_E1: PCIe 5.0 x16 (来自 CPU)

PCI_E2: PCIe 3.0 x1 (来自 Z790 芯片组)

PCI_E3: PCIe 4.0 x4 (来自 Z790 芯片组)

⚠

注意

∙

如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 显卡支架千斤顶

来支撑其重量，以防止插槽变形。

∙

为了使安装单个 PCIe x16 扩展卡获得最佳性能。建议使用 PCI_E1 插槽。

∙

当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡

的文档以便检查必要附件的硬件和软件变化。

M2_1~5: M.2 接口 (M 键)

M2_1

M2_2

M2_4

M2_3

M2_5

⚠

注意

∙

Intel® RST 仅支持具有 UEFI ROM 的 PCIe M.2 固态硬盘。

∙

如果您的 M.2 固态硬盘自带散热片，请在安装 M.2 固态硬盘之前移除 M.2 接口中的

M.2 板或橡胶块。请勿重新安装主板随附的散热片。

⚽

∙ https://v.youku.com/v_show/

id_XNTg5NjQxOTcyNA==.html
