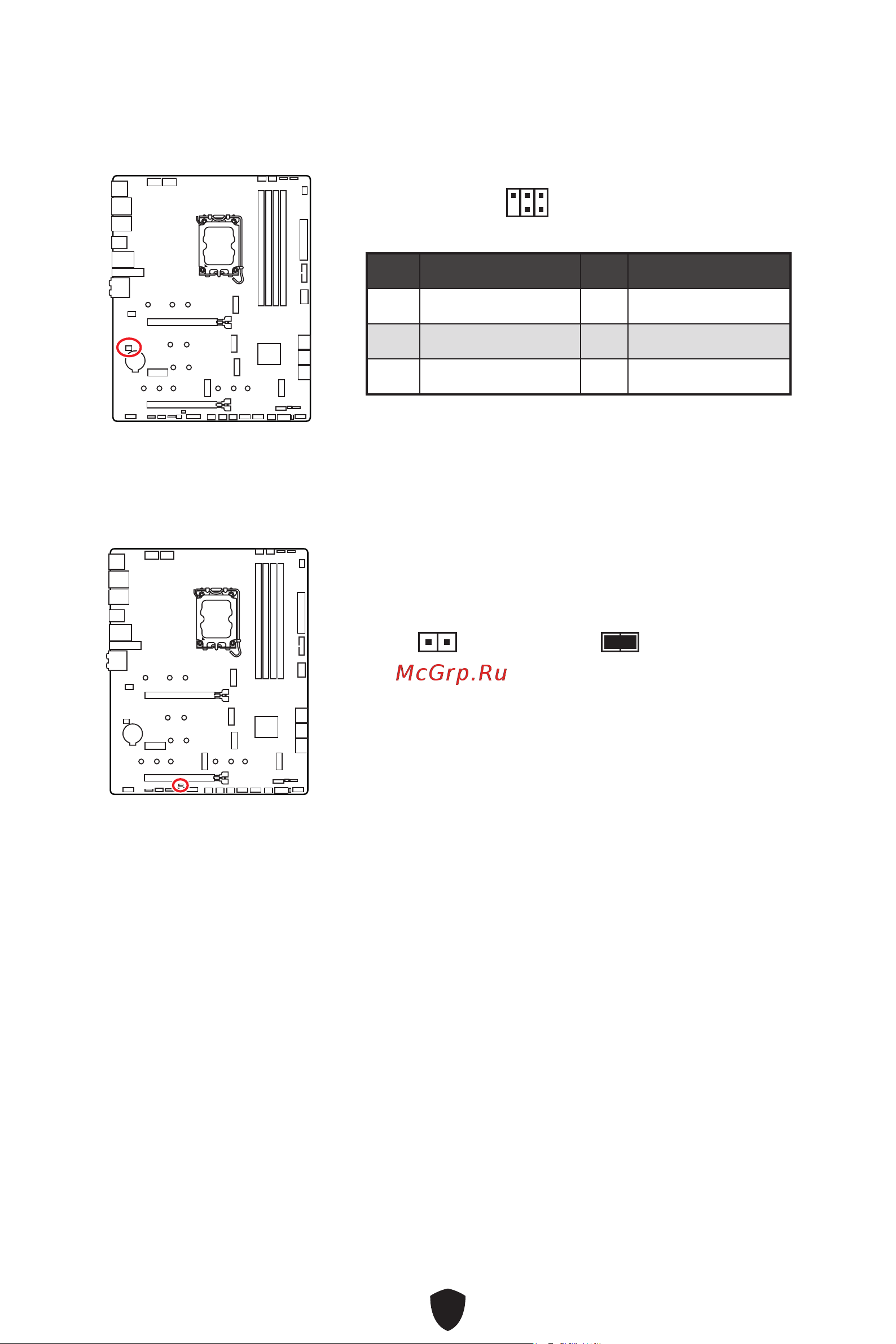

JDASH1 : 调试控制器接口

此接口用于连接可选的调试控制器模块。

针脚信号名称针脚信号名称

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

2 6

JCI1: 机箱入侵检测接口

此接口可用来连接机箱入侵检测开关线。

正常 (默认) 启用机箱入侵检测

使用机箱入侵检测器

1. JCI1 接口连接机箱上的机箱入侵检测开关和传感器。

2. 关闭机箱盖。

3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。

4. 设置 Chassis Intrusion 为 Enabled。

5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。

6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。

重设机箱入侵检测警告

1. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。

2. 设置 Chassis Intrusion 为 Reset。

3. 按 F10 保存并退出，然后按 Enter 键选择 Yes。
