JUSB3: USB 3.2 Gen 1 接口

此接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。

⚠

注意

请注意，电源和接地针脚必须正确连接以避免可能的损坏。

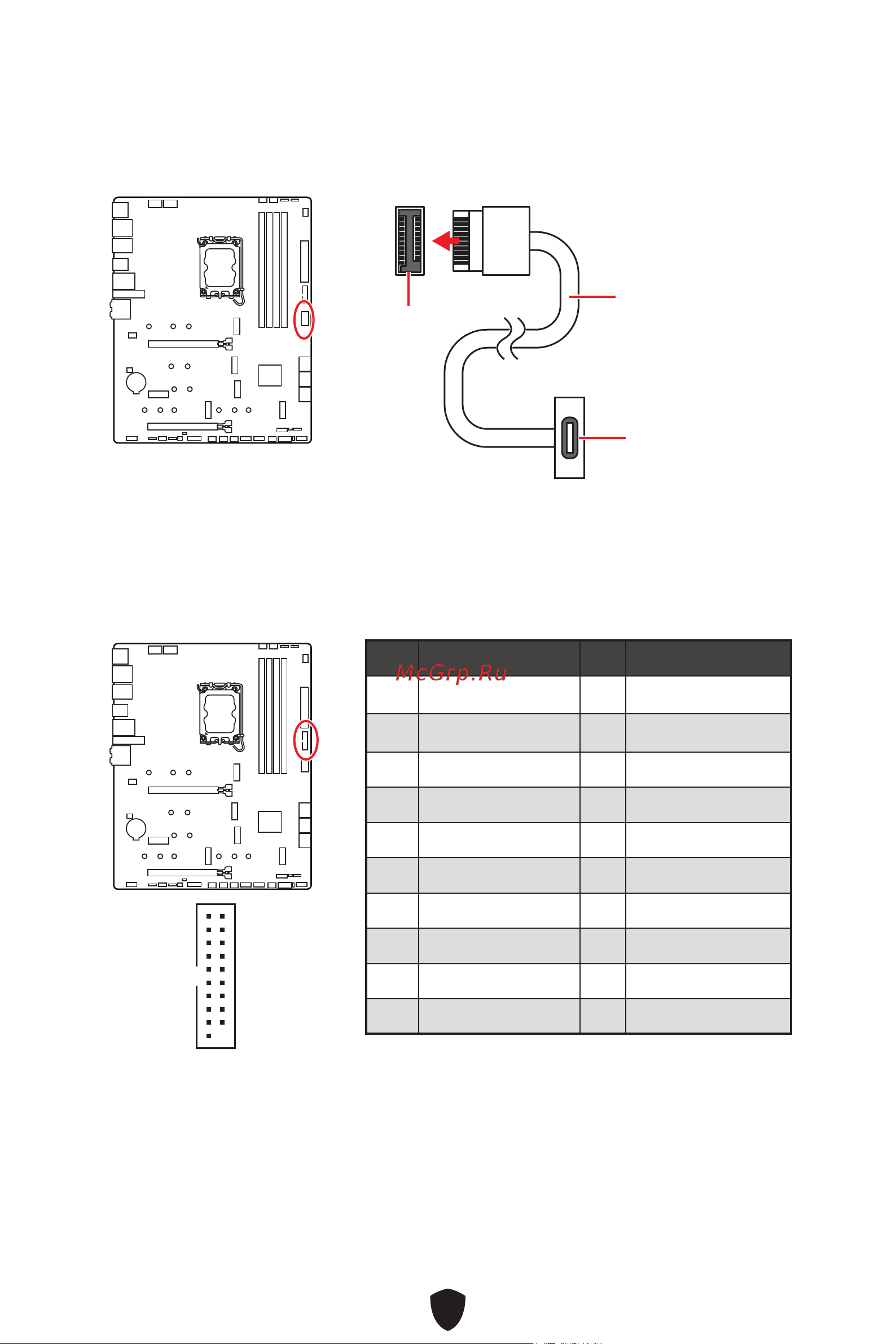

JUSB4: USB 3.2 Gen 2 Type-C

前置面板

接口

此接口允许您在前置面板上来连接 USB 3.2 Gen 2 10Gbps Type-C 接口。该接口采用防呆

设计。当您连接电缆时，请务必将其与相应的方向连接。

JUSB4

USB Type-C 电缆

前置面板上的 USB

Type-C 端口

针脚信号名称针脚信号名称

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin
