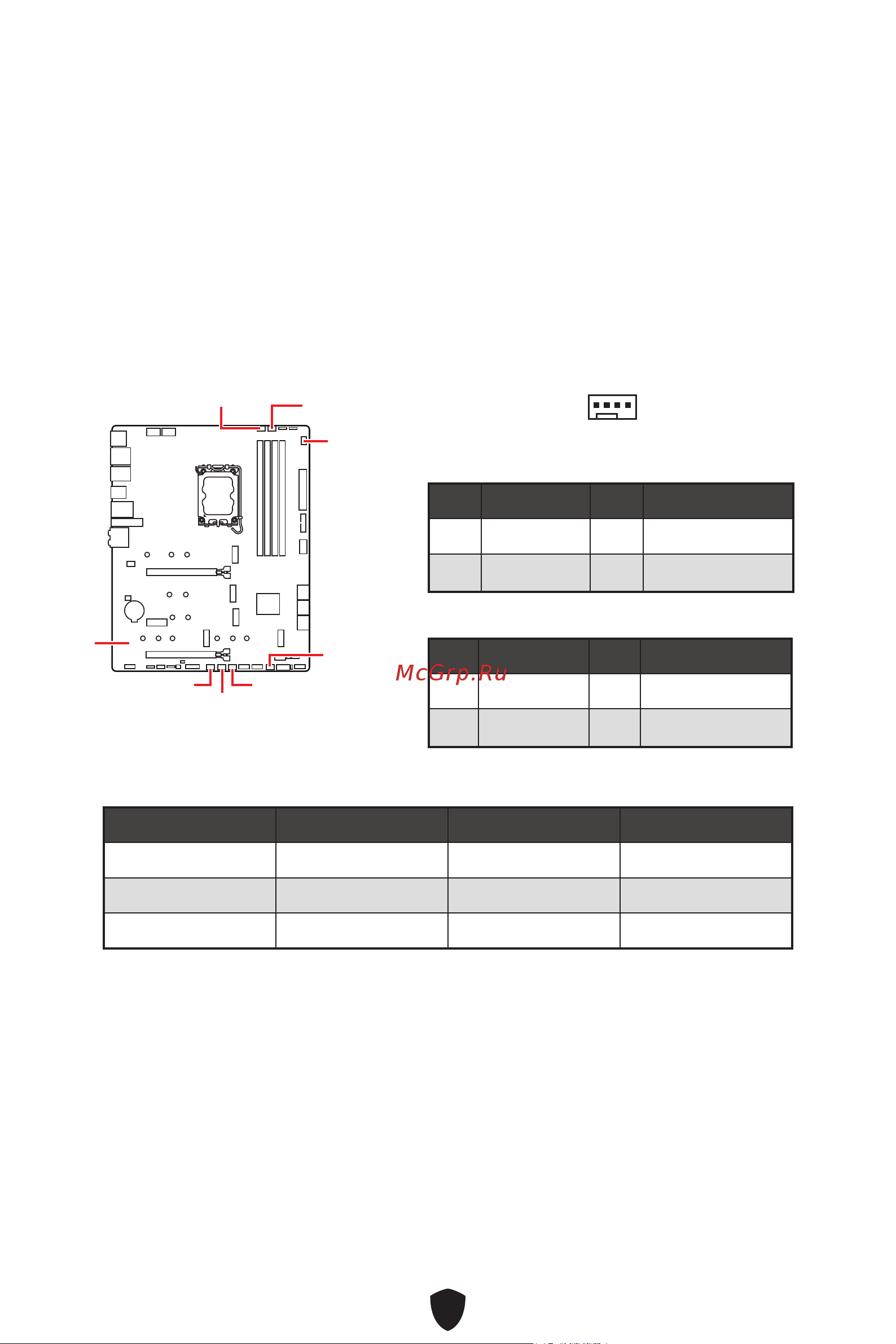

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 风扇接口

风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控

制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速

率。自动模式风扇接口可以自动检测 PWM 和 DC 模式。

你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。它允许您将 DC 或 PWM 设置

为您的风扇类型。勾选 Smart Fan Mode，风扇速率会根据 CPU 或系统温度而变化。取消

勾选 Smart Fan Mode，风扇将以最高速率旋转。

⚠

注意

确认在切换 PWM/ DC 模式后，风扇工作正常。

CPU_FAN1

SYS_FAN6

SYS_FAN2

SYS_FAN3

SYS_FAN4

SYS_FAN5

PUMP_FAN1

SYS_FAN1

PWM 模式针脚定义

针脚信号名称针脚信号名称

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DC 模式针脚定义

针脚信号名称针脚信号名称

1 Ground 2 Voltage Control

3 Sense 4 NC

风扇接口规格

接口默认风扇模式最大电流最大功率

CPU_FAN1 自动模式 2A 24W

PUMP_FAN1 PWM 模式 3A 36W

SYS_FAN1~6 DC 模式 1A 12W
