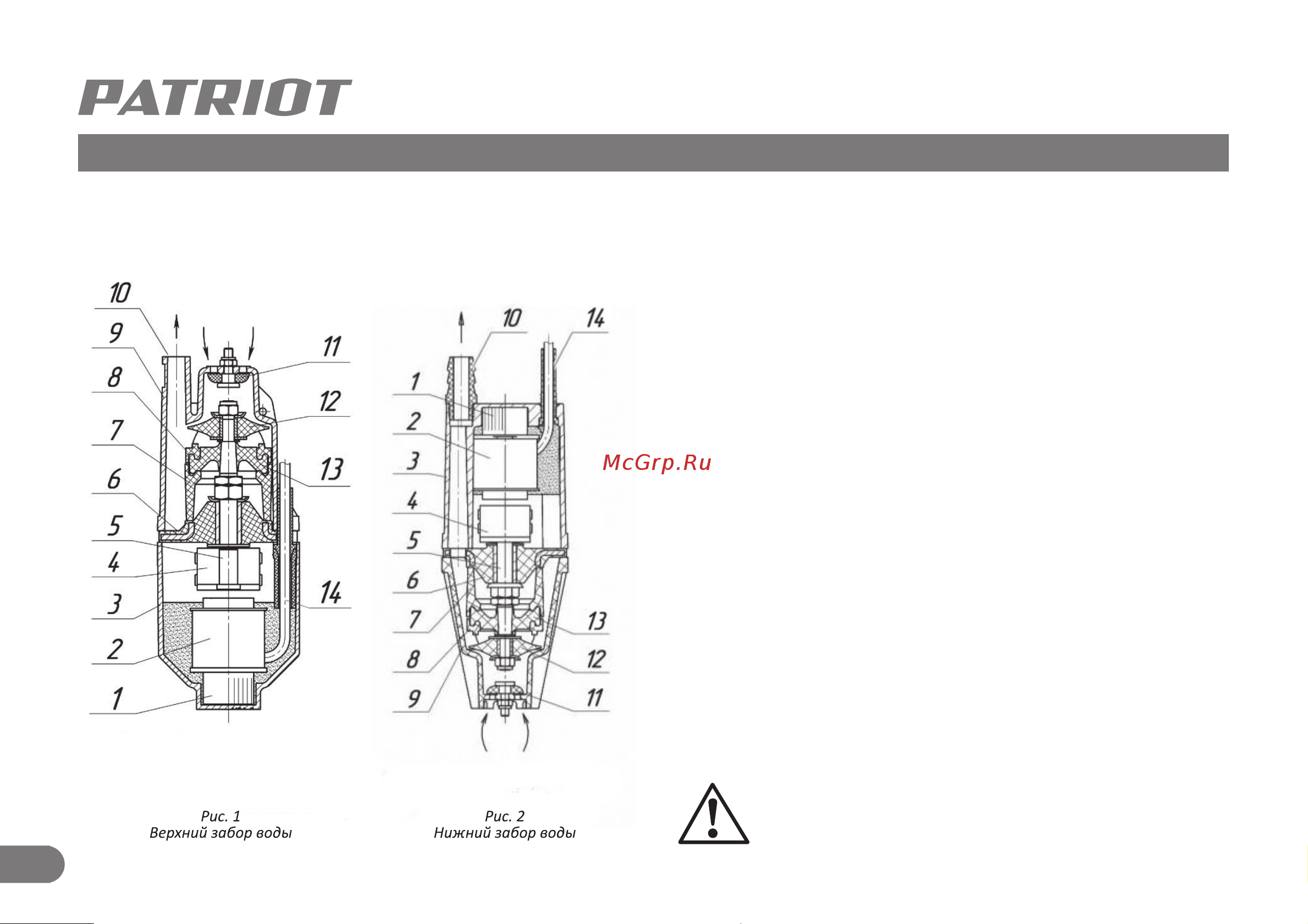

УСТРОЙСТВО И ВВОД В ЭКСПЛУАТАЦИЮ (Рис. 1, 2)

Электроприводсостоитизсердечника(1),двухкатушек(2)ишну-

рапитания(14),залитымвкорпусе (3)эпоксиднымкомпаундом.

Вибраторсостоит из амортизатораб, муфты (7), диафрагмы (13),

упора (8) и штока(5), с запрессованным якорем (4), и поршнем

(12).Амортизаторидиафрагма,установленныенанекоторомрас-

стояниидруготдруга,придаютнаправлениештоку,атакжеобе-

спечиваютгерметичностьнасосаиисключаютдоступводывпо-

лостьэлектропривода.Корпуснасоса(9)представляетсобойкол-

пак,вверхней частикоторогоотформованстаканс отверстиями

длявходаводыипатрубокдлявыходаводыизнасоса.

Клапан (11), прикрывающий входные отверстия, обеспечивает

свободныйвходивыходводыизнасосаприотсутствиидавления.

Принцип работы насоса основан на использовании переменной

силы тока, превращенной посредством упругого амортизатора

вмеханическиеколебанияякоряипоршня.Поршень,вибрируя,

создаетгидравлическийударвстакане.Одновременноклапанза-

крывает входные отверстия, и вода вытесняется в напорный па-

трубок(10).

ВНИМАНИЕ! Внешний вид и устройство насоса могут

отличатьсяотпредставленныхвинструкции.
