ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ

Область применения

Изделие предназначено для ручной или стационарной распилов-

ки древесины хвойных и лиственных пород влажностью не более

50% и толщиной не более 65 мм. Допускается использование пилы

(при применении соответствующего пильного диска с материа-

лами из твердого состава) для распиловки фанеры, древесно и

цементностружечных плит.

Область применения

Изделие предназначено для непродолжительных работ, в райо-

нах с умеренным климатом, с характерной температурой от +1˚С

до +40˚С, относительной влажностью воздуха не более 80% и

отсутствием прямого воздействия атмосферных осадков и чрез-

мерной запыленности воздуха.

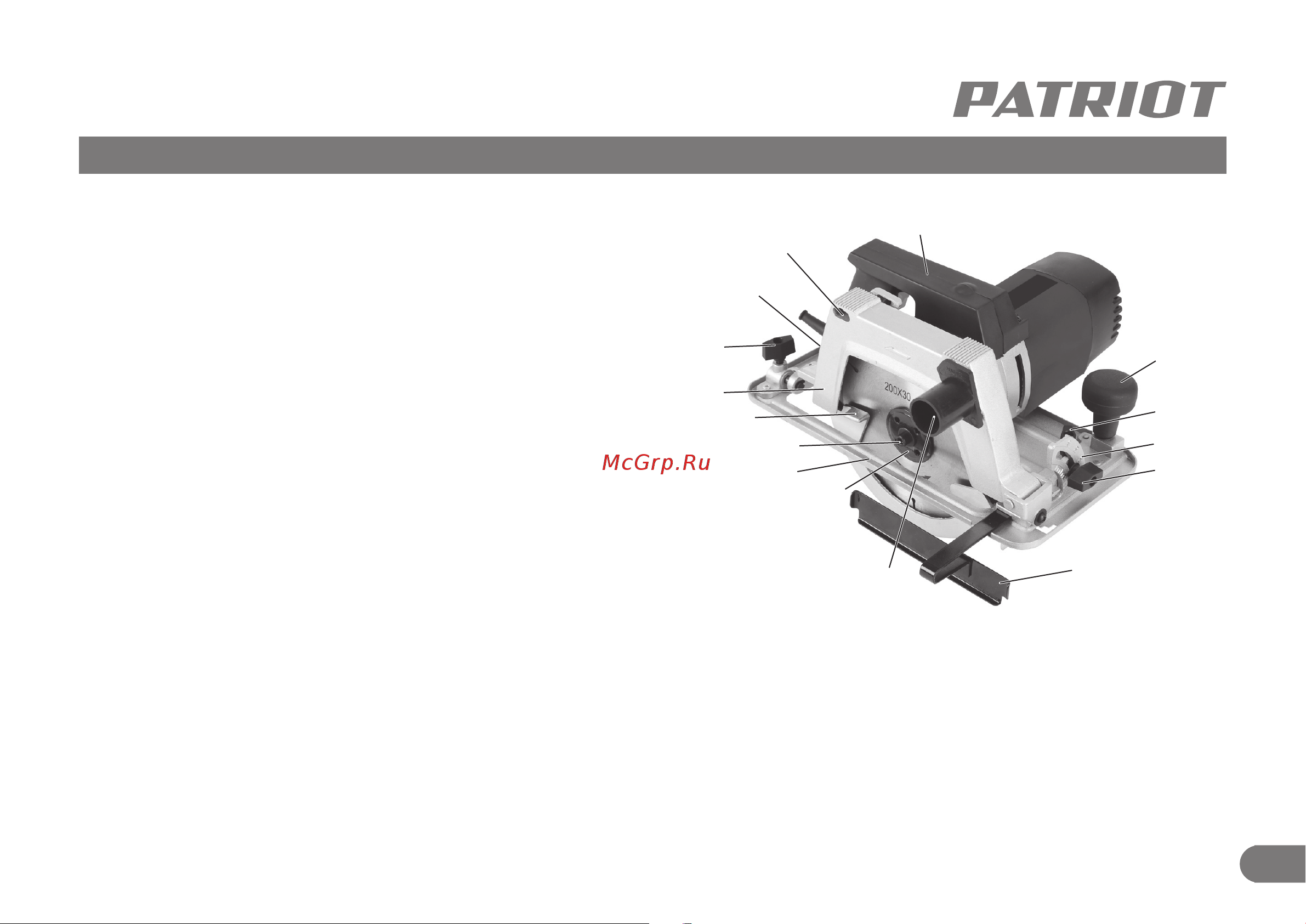

ВНЕШНИЙ ВИД ЭЛЕКТРОИНСТРУМЕНТА (Рис. 1,2)

1. Основная рукоятка;

2. Дополнительная рукоятка;

3. Винт фиксации параллельного упора;

4. Шкала угла пропила;

5. Винт фиксации шкалы угла пропила;

6. Параллельный упор;

7. Стальная опорная плита;

8. Болт крепления пильного диска;

ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ / ВНЕШНИЙ ВИД ЭЛЕКТРОИНСТРУМЕНТА

Рис. 1

9. Прижимной фланец;

10. Ручка подвижного защитного кожуха;

11. Неподвижный защитный кожух;

12. Винт фиксации угла пропила;

13. Место установки расклинивающего ножа;

14. Места для установки крепёжных струбцин;

15. Отверстие для отвода древесных опилок;
