Ред. 1.1
21

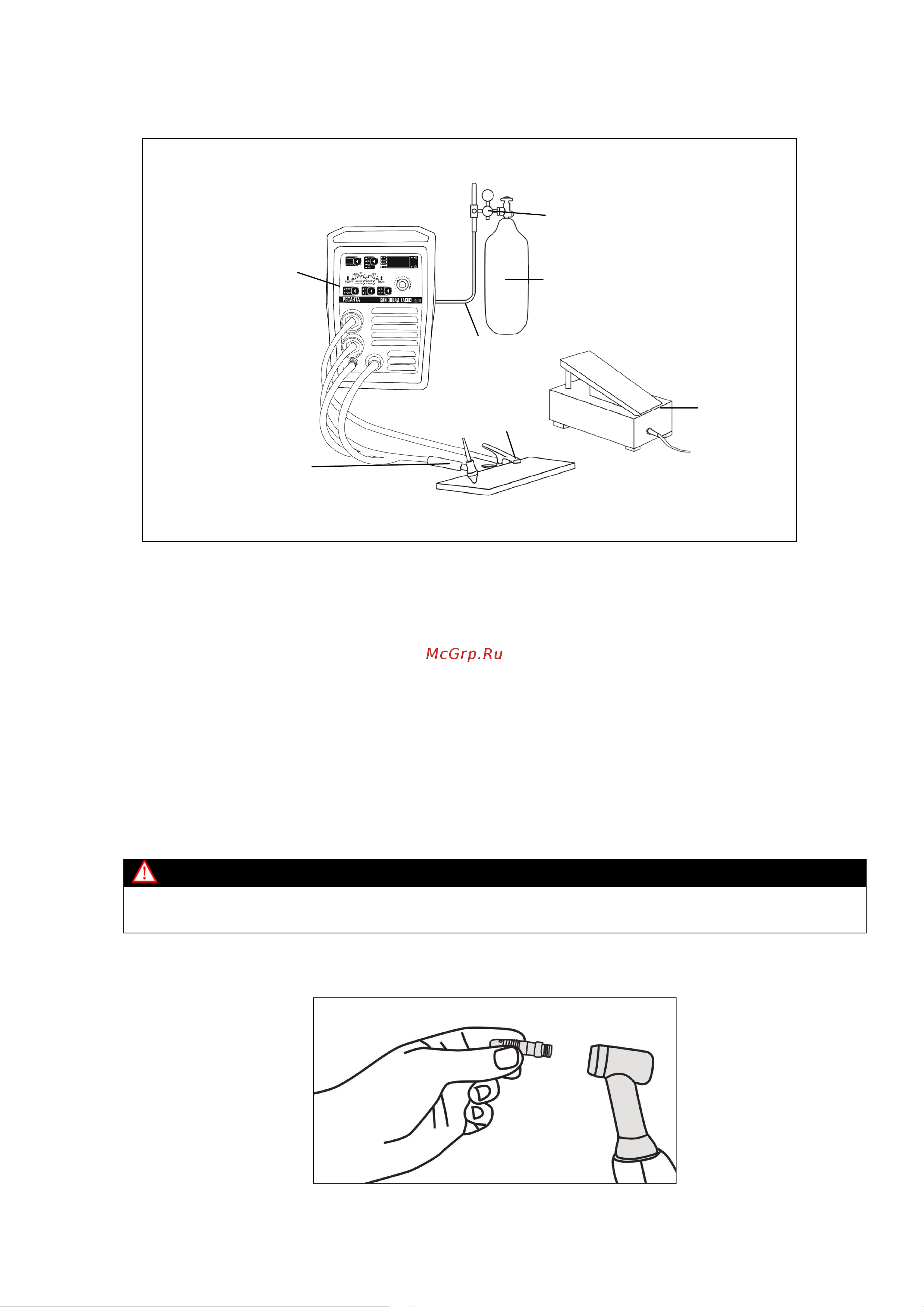

Схема подключения оборудования
Рис. 3. Схема подключения
*Внешний вид устройства может отличаться от изображенного на рисунке.
1. Сварочный аппарат
2. Горелка TIG
3. Кабель заземления
4. Редуктор
5. Газовый шланг.
6. Баллон с газом
7. Педаль управления.
Порядок сборки электрододержателя TIG (газовой горелки)
Внимание!
При сборке держателя электрода TIG обращайте внимание на маркировку
диаметров на цанговом зажиме!
1. Вкрутить внешнюю часть цангового зажима в горелку
Рис. 4 Сборка горелки
1
2
3
6
4
5
7
