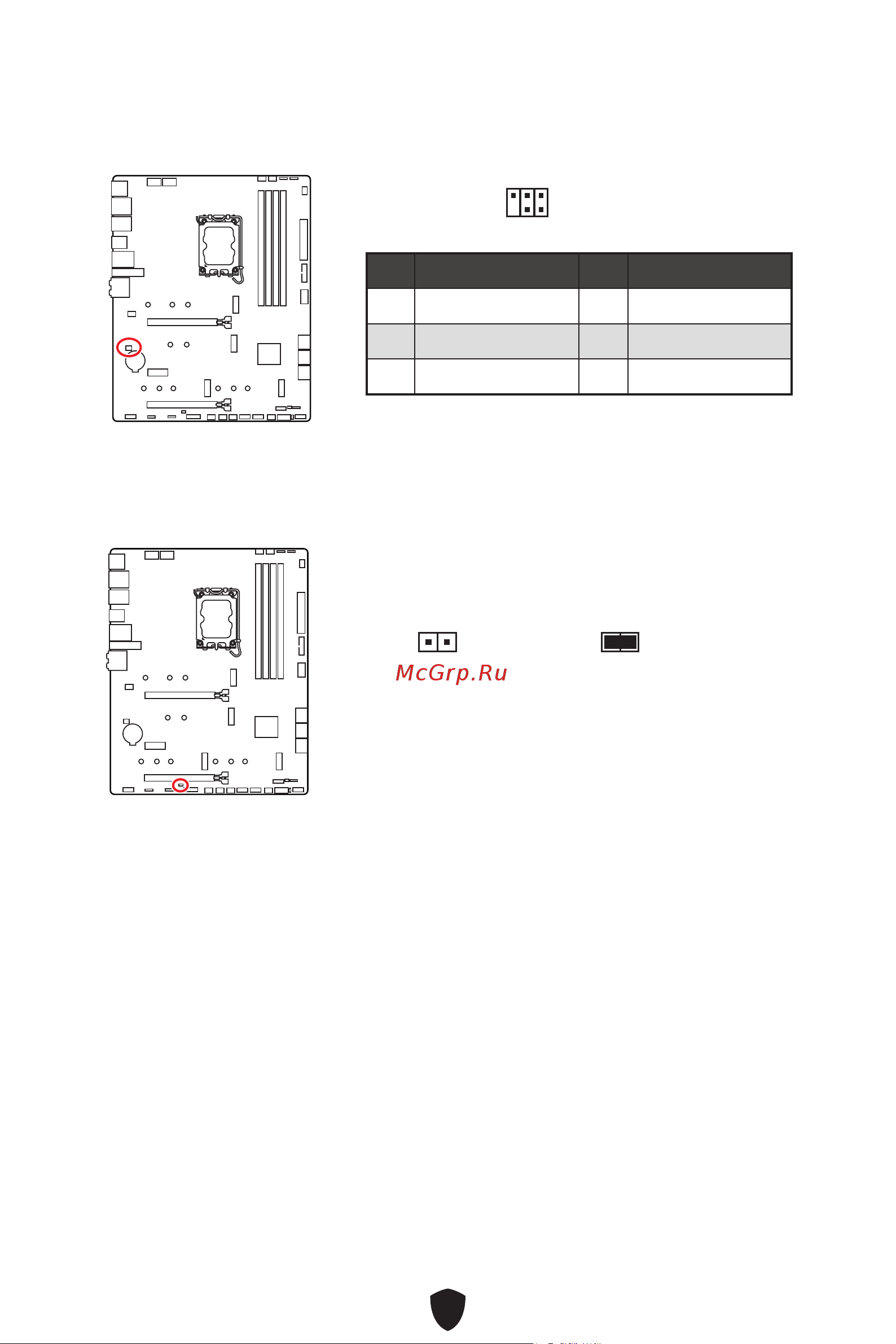

JDASH1: 調試控制器接頭

此接頭可連接選擇性配置的調試控制器模組。

接腳訊號名稱接腳訊號名稱

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

2 6

JCI1: 機殼開啟接頭

此接頭可連接機殼開啟開關排線。

一般

(預設值)

觸動機殼開啟事件

使用機殼開啟偵測器

1. 連接 JCI1 插孔和機殼上的機殼開啟開關/感測器。

2. 關閉機殼蓋。

3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。

4. 將 Chassis Intrusion 設定為 Enabled。

5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes。

6. 之後若機殼蓋再次被開啟，電腦啟動後畫面上即會顯示警告訊息。

重設機殼開啟警告

1. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。

2. 將 Chassis Intrusion 設定為 Reset。

3. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes。
