Монтаж
45
a
3 защитных листа
для монтажа трубы вытяжки
b
1 штуцер воздуховода
для подсоединения к воздуховоду
150мм.
c
1 переходный штуцер
для подсоединения к воздуховоду
125мм.
d
1 обратный клапан
для установки в выпускной патру-
бок моторного блока (не для ре-
жима циркуляции). В зависимости
от исполнения прибора обратный
клапан уже может быть установ-
лен.
e
Телескопический держатель
для крепления вытяжки к стене.
f
Монтажный комплект для рабо-
ты в режиме циркуляции
включает в себя поворотный па-
трубок, алюминиевый шланг и хо-
муты (не входит в комплект по-
ставки, дополнительно приобре-
таемая принадлежность, см. главу
«Технические характеристики»).
6 шурупов 5 x 60 мм и
6 дюбелей 8 x 50 мм
для крепления вытяжки к стене.
Шурупы и дюбели пригодны
для монтажа при сплошной камен-
ной кладке здания.
Для других конструкций стен ис-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ-
ную несущую способность стены.

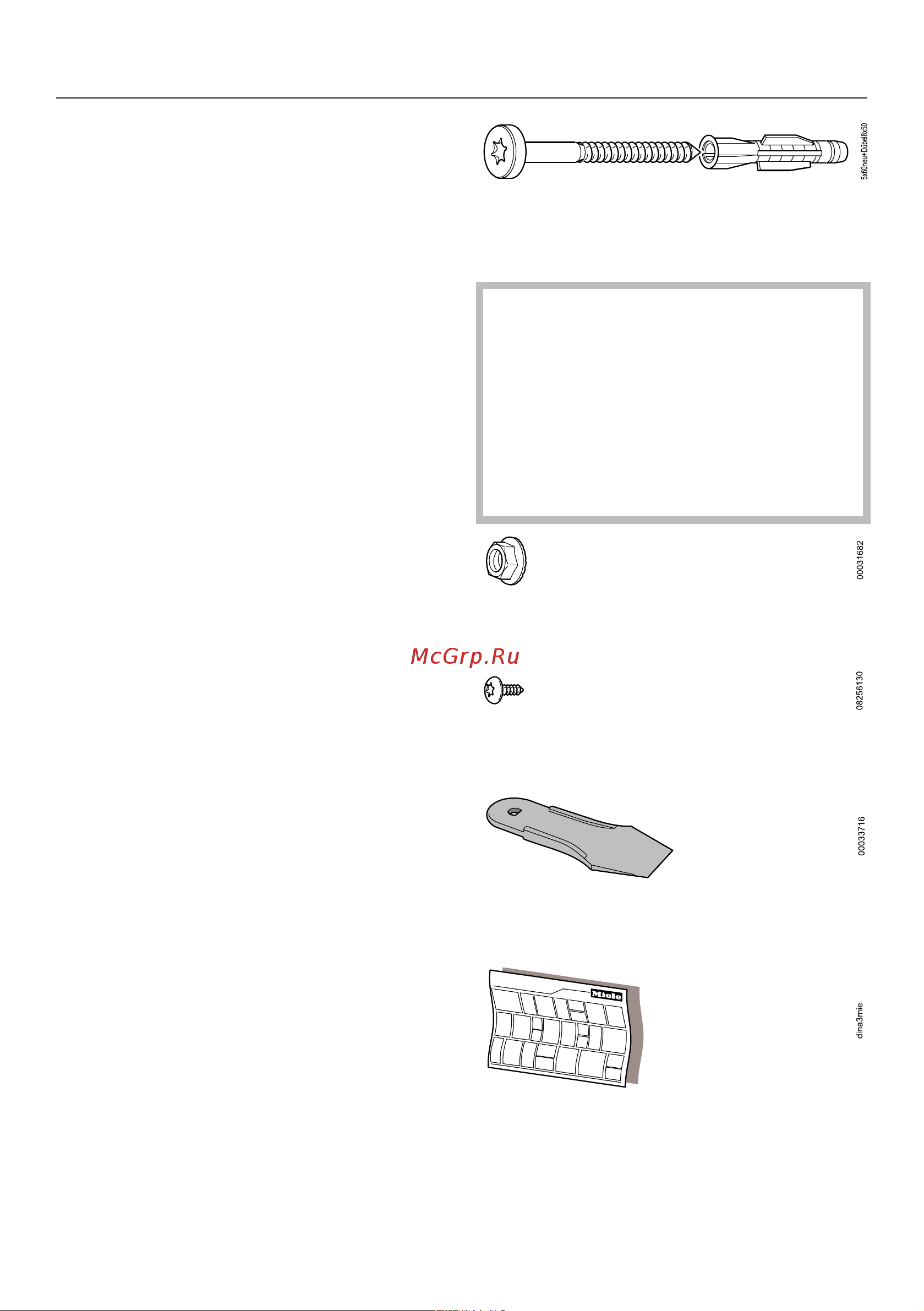

2 гайки M 6 с зубчатым венцом
для крепления корпуса прибора.
2 шурупа 3,9 x 7,5 мм
для крепления трубы вытяжки.
1 шпатель
для демонтажа трубы вытяжки
