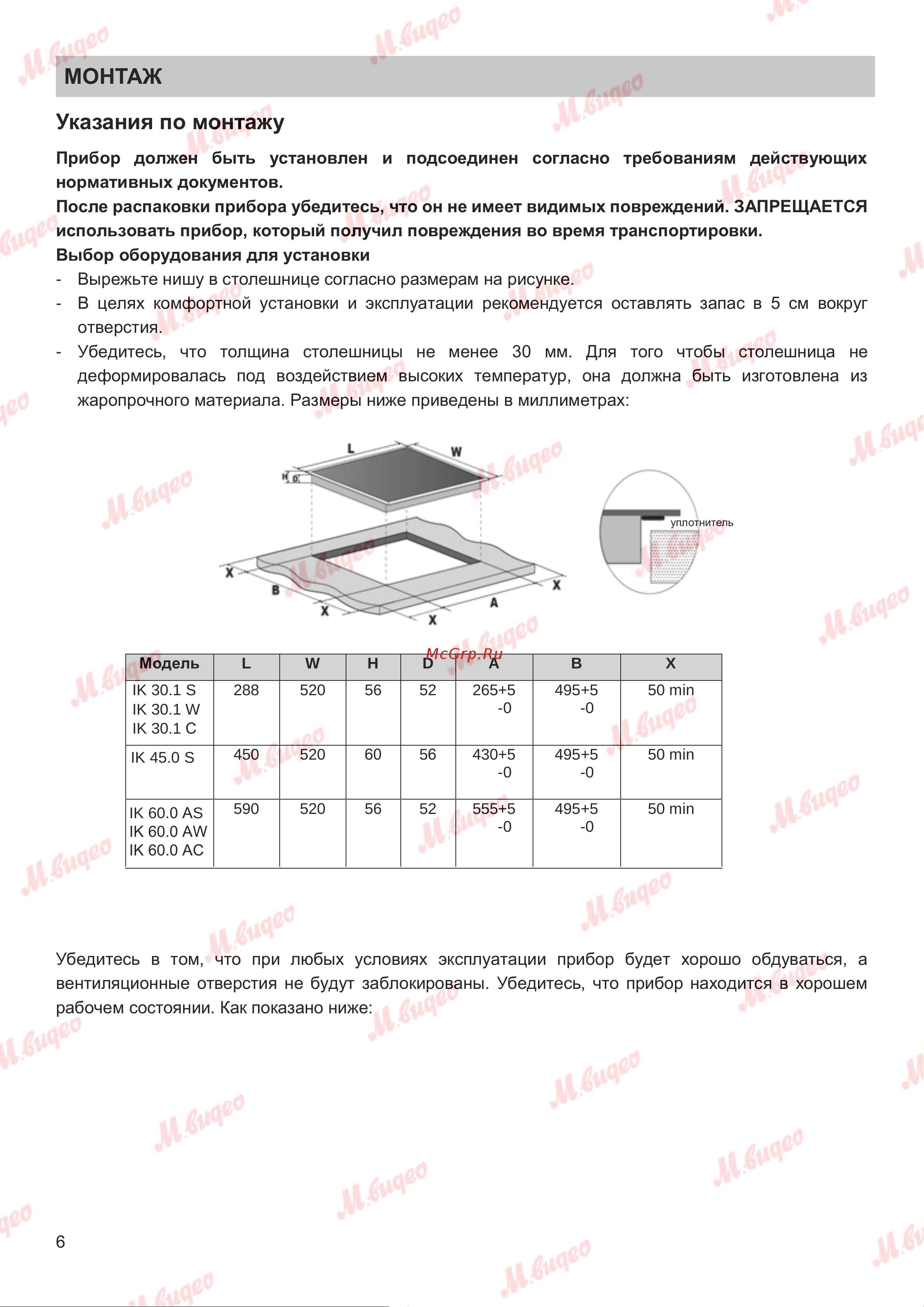

МОНТАЖ

Указания по монтажу

Прибор должен быть установлен и подсоединен согласно требованиям действующих

нормативных документов.

После распаковки прибора убедитесь, что он не имеет видимых повреждений. ЗАПРЕЩАЕТСЯ

использовать прибор, который получил повреждения во время транспортировки.

Выбор оборудования для установки

- Вырежьте нишу в столешнице согласно размерам на рисунке.

- В целях комфортной установки и эксплуатации рекомендуется оставлять запас в 5 см вокруг

отверстия.

- Убедитесь, что толщина столешницы не менее 30 мм. Для того чтобы столешница не

деформировалась под воздействием высоких температур, она должна быть изготовлена из

жаропрочного материала. Размеры ниже приведены в миллиметрах:

Модель

IK 30.1 S

IK 30.1 W

288

520

265+5

-0

495+5

-0

50 min

IK 45.0 S

450 520 60 56 430+5

-0

495+5

-0

50 min

IK 60.0 AS

IK 60.0 AW

IK 60.0 AC

590 520 56 52 555+5

-0

495+5

-0

50 min

Убедитесь в том, что при любых условиях эксплуатации прибор будет хорошо обдуваться, а

вентиляционные отверстия не будут заблокированы. Убедитесь, что прибор находится в хорошем

рабочем состоянии. Как показано ниже:

уплотнитель

IK 30.1 C
