Voordat u begint

Het element

 Het element wordt niet meegeleverd.

 Raadpleeg de instructiehandleiding van het element.

Bevestig het element aan de kopshell.

De draden van de kopshell zijn met kleuren gecodeerd. Verbind de dra-

den met de juiste aansluiting op het element. Volg de aanwijzingen op

het element en gebruik een pincet of gelijksoortig gereedschap.

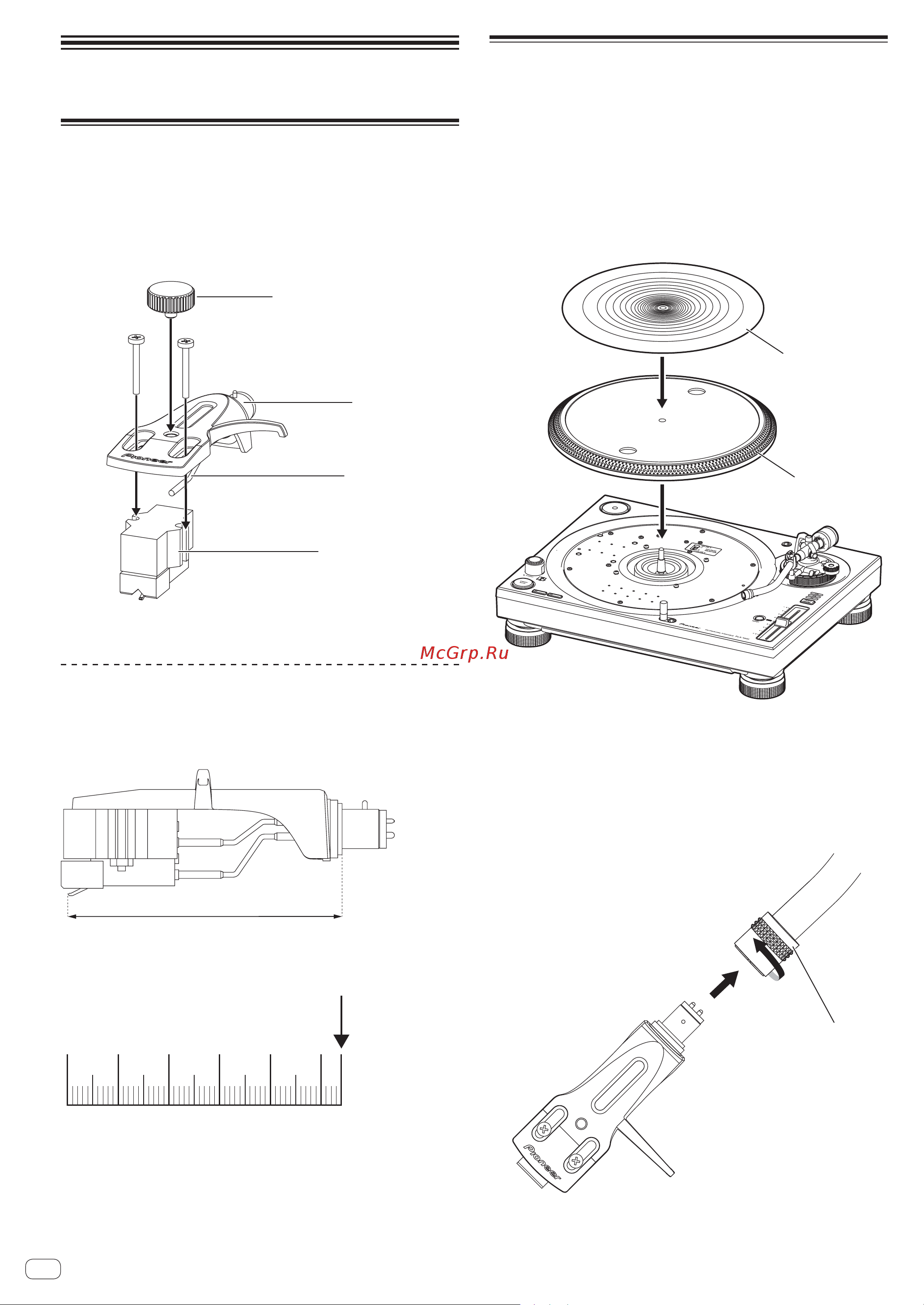

Element

Draden

Kopshell

Shellgewicht

 Als het element tussen 3,5 g en 6,5 g weegt, moet je het meegele-

verde shellgewicht gebruiken.

De overhang aanpassen

Pas de overhangpositie aan met de bevestigingsschroef voor het ele-

ment. Gebruik daarbij de volgende meetschaal. De naaldpunt moet

uitkomen op een positie 54 mm van het bevestigingsdeel van de arm.

54mm

Meetschaal voor aanpassing van de overhang

54mm

012345

Montage

1 Bevestig de draaitafel en het draaitafelblad.

Plaats de draaitafel op de middenas, en het draaitafelblad op de

draaitafel.

 Let op dat je niet met de draaitafel tegen het hoofdtoestel stoot en

het niet laat vallen.

 Controleer of er geen ijzerpoeder of ander stof kleeft aan de magneet

aan de achterzijde van de draaitafel.

 Raak de magneetbevestigingsschroef van de draaitafel niet aan (3

plaatsen). Als de bevestigingsschroef van positie verandert, kunnen

de nominale prestaties niet worden gegarandeerd.

Draaitafel

Draaitafelblad

2 Bevestig het element aan de kopshell.

De draden van de kopshell zijn met kleuren gecodeerd. Verbind de dra-

den met de juiste aansluiting op het element. Volg de aanwijzingen op

het element en gebruik een pincet of gelijksoortig gereedschap.

3 Bevestig de kopshell.

Steek de kopshell met het bevestigde element op de arm. Houd vervol-

gens de kopshell horizontaal en draai de vastzetmoer aan.

Vastzetmoer
