Antes de começar

Acerca da célula

 A célula não é fornecida.

 Consulte o manual de instruções da célula.

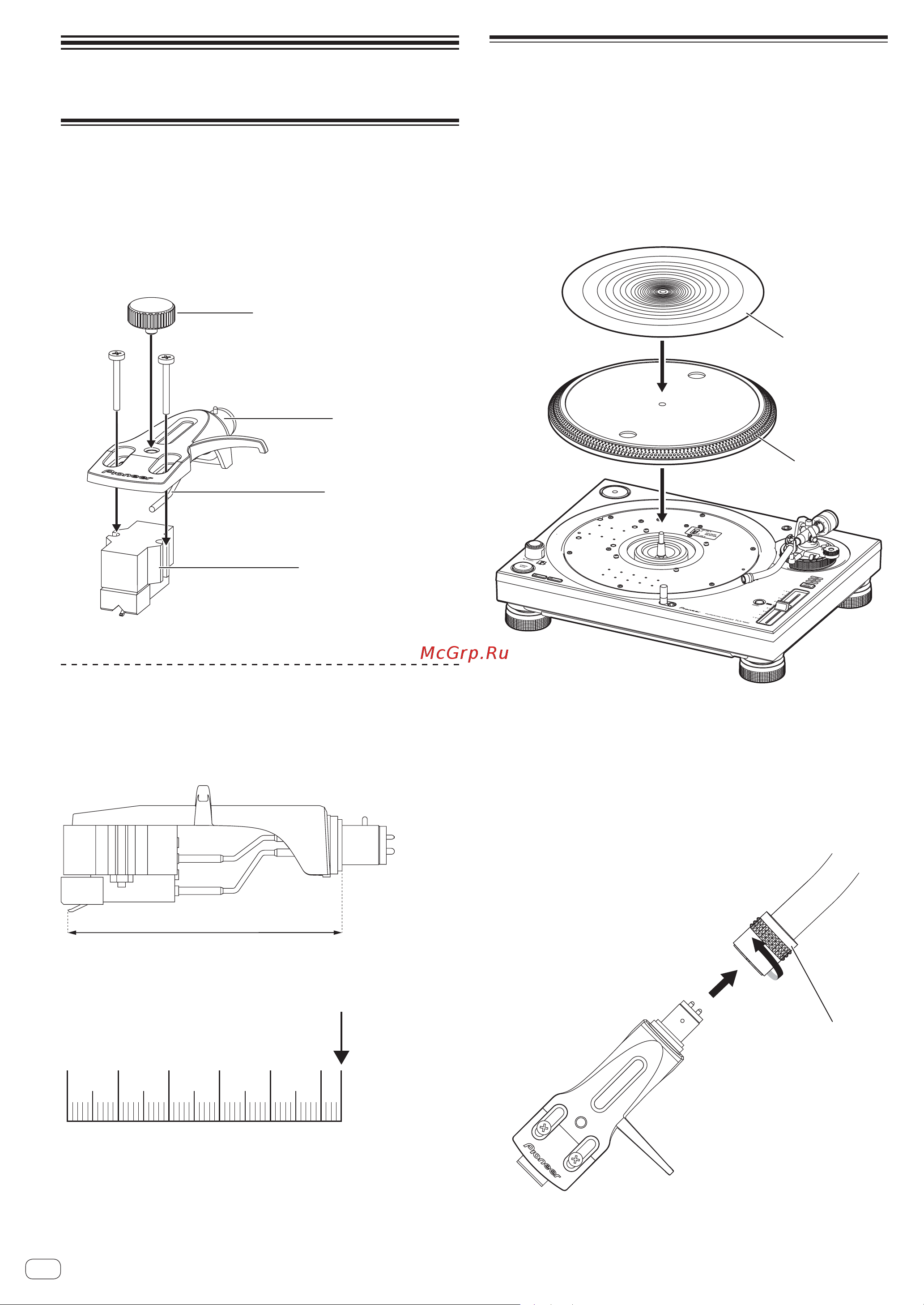

Instale a célula na cabeça.

Os fios condutores da parte da cabeça têm um código de cores. Utilize

um alicate ou uma ferramenta semelhante para ligar correctamente os

fios ao terminal correspondente da célula de acordo com as indicações

existentes nesta última.

Cabeça

Fios condutores

Cabeça

Peso

 Se utilizar uma célula com 3,5 g a 6,5 g, utilize o peso fornecido.

Ajustrar o parte saliente

Utilize a escala de ajustamento do parte saliente mostrada abaixo para

regular a posição utilizando o parafuso de fixação da célula de maneira

a que a ponta da agulha fique posicionada a 54 mm de distância da

parte de fixação do braço de leitura.

54mm

Escala de ajustamento do parte saliente

54mm

012345

Montagem

1 Monte o prato e o tapete.

Coloque o prato no eixo central e coloque o tapete em cima do prato.

 Tenha cuidado para não bater com o prato na unidade principal nem

o deixar cair.

 Certifique-se de que não existe pó de ferro nem outro tipo de suji-

dade colado ao íman existente na parte traseira do prato.

 Não toque no parafuso de fixação do íman do prato (3 locais). Se

alterar a posição do parafuso de fixação não é possível garantir o

desempenho especificado.

Prato

Tapete do prato

2 Instale a célula na cabeça.

Os fios condutores da parte da cabeça têm um código de cores. Utilize

um alicate ou uma ferramenta semelhante para ligar correctamente os

fios ao terminal correspondente da célula de acordo com as indicações

existentes nesta última.

3 Monte a cabeça.

Introduza a cabeça com a célula montada no braço de leitura. Em

seguida, mantendo a cabeça no horizontal, aperte a porca de fixação.

Porca de bloqueio
