ЦИРКУЛЯРНАЯ ПИЛА

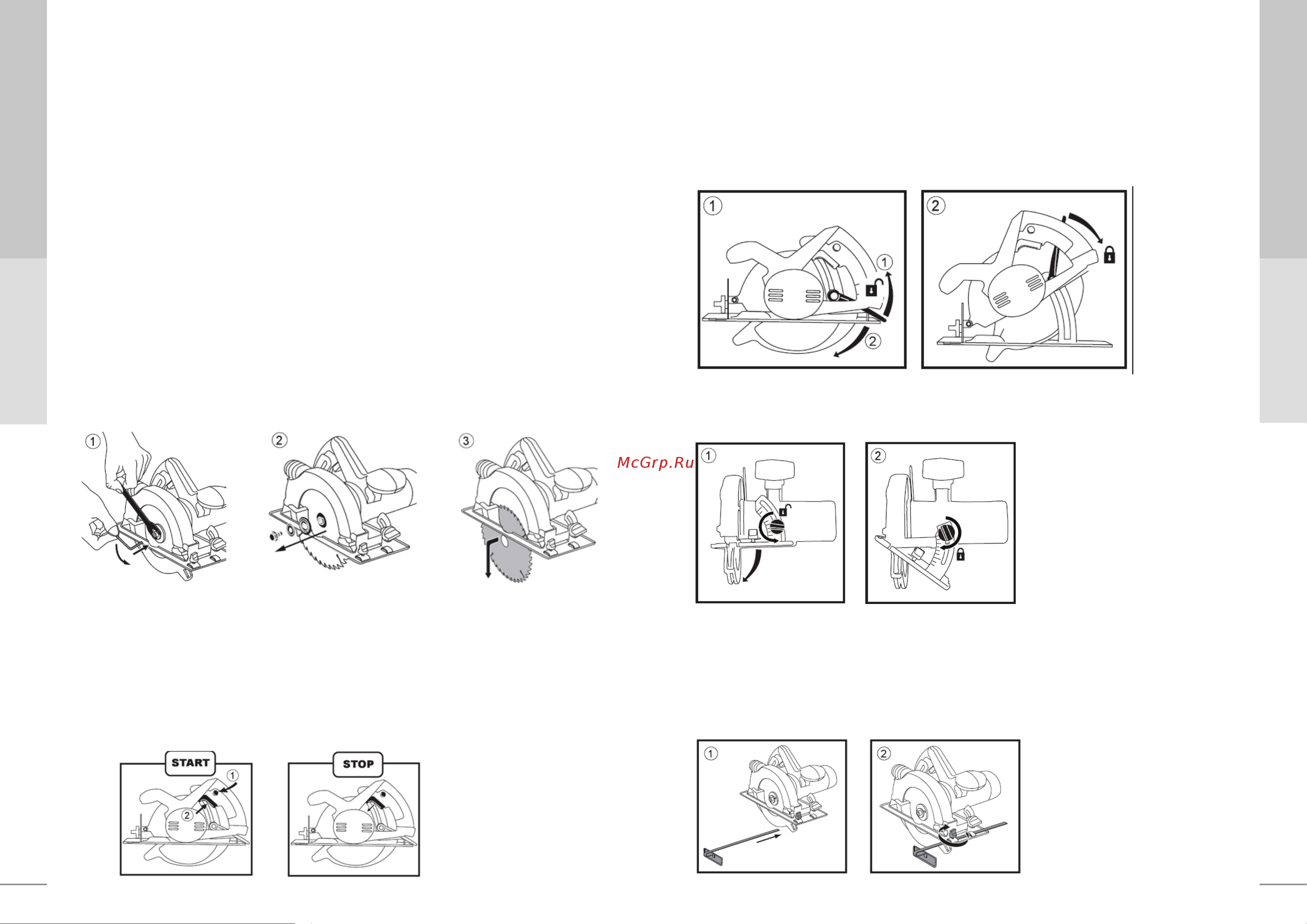

Установка пильного диска

ВНИМАНИЕ! При смене диска и принадлежностей следуйте указаниям инструкций по их эксплуа-

тации. Используйте только оригинальный или рекомендованный диск и принадлежности. Не

используйте поврежденный или не подходящий по своим размерам и посадочному месту диск.

1. Отключить пилу от сети питания

2. Положить инструмент на торцевую сторону корпуса электродвигателя.

3. Удерживая фланцевым ключом внешний фланец, открутить ключом болт крепления пильного

диска

4. Установите пильный диск на внутреннем фланце.

5. Убедитесь, что стрелки на диске и инструменте указывают в одном направлении.

6. Поместите наружный фланец на шпиндель, так чтобы выпуклая сторона была направлена от

диска.

7. Вставьте в отверстие крепёжный винт.

8. Зафиксируйте пильный диск, установив отвёртку в отверстие.

9. С помощью ключа, надёжно закрутите крепёжный винт по часовой стрелке.

Снятие пильного диска

1. С помощью ключа, открутите крепёжный винт против

2. Часовой стрелки.

3. Снимите наружный фланец.

4. Снимите пильный диск.

ОСТОРОЖНО! Начинайте работу с циркулярной пилой только после того, как полностью соберёте и

проверите его в соответствие с указаниями данного руководства по эксплуатации.

Подключение любых деталей и узлов циркулярной пилы осуществляется только на отключенном от

сети питания приборе.

ВНИМАНИЕ! Перед включением инструмента убедитесь, что ключ удален с крепёжного винта

пильного диска.

Включение и выключение инструмента

Нажмите и удерживайте кнопку блокировки (1), затем нажмите выключатель (2).

Отпустите выключатель (2)

Настройка глубины реза

Глубина реза устанавливается в соответствии с толщиной заготовки.

Глубина реза должна превышать толщину заготовки примерно на 3 мм.

1. Ослабить зажимной винт линейки глубины резания

2. Установить желаемую глубину резания, согласно

показаниям шкалы линейки глубины резания (2).

3. Затянуть зажимной винт линейки глубины резания

Настройка угла наклона

Инструмент можно настроить для реза с наклоном от 0° до 45°.

1. Ослабить зажимные винты

2. Установить желаемый угол резания, согласно показаниям шкалы линейки угла наклона корпуса

3. Затянуть зажимные винты

Установка параллельного упора

Параллельный упор позволяет производить резание вдоль существующей прямой кромки

заготовки, а также производить нарезание одинаковых по ширине полос.

1. Ослабить зажимной винт

параллельного упора

2. Установить желаемое

расстояние резания, согласно

показаниям шкалы параллельно-

го упора

3. Затянуть зажимной винт

параллельного упора
