Перенавешивание дверей для встраиваемых в нишу моделей (DAB-28.65, DX-

36.80, DX-41.130, DX-57.146, DAB-89.215)

Примечания:

• Модели DX-24.56 есть двух модификаций: (А) с ручкой слева и (В) с ручкой справа. Дверь у

этой модели не перенавешивается.

• Инструкция подходит только для блока с панелью управления, расположенной на двери.

• Инструкция описывает шаги для блока с уже установленной правой петлей.

• Установка двери происходит справа налево, необходимо использовать 3 новые запасные

части: верхний левый шарнир, верхнюю левую заглушку шарнира, правую заглушку шарнира.

• Все снятые детали должны быть сохранены для последующей возможной переустановки, за

исключением тех, что вышли из употребления.

Шаг 1

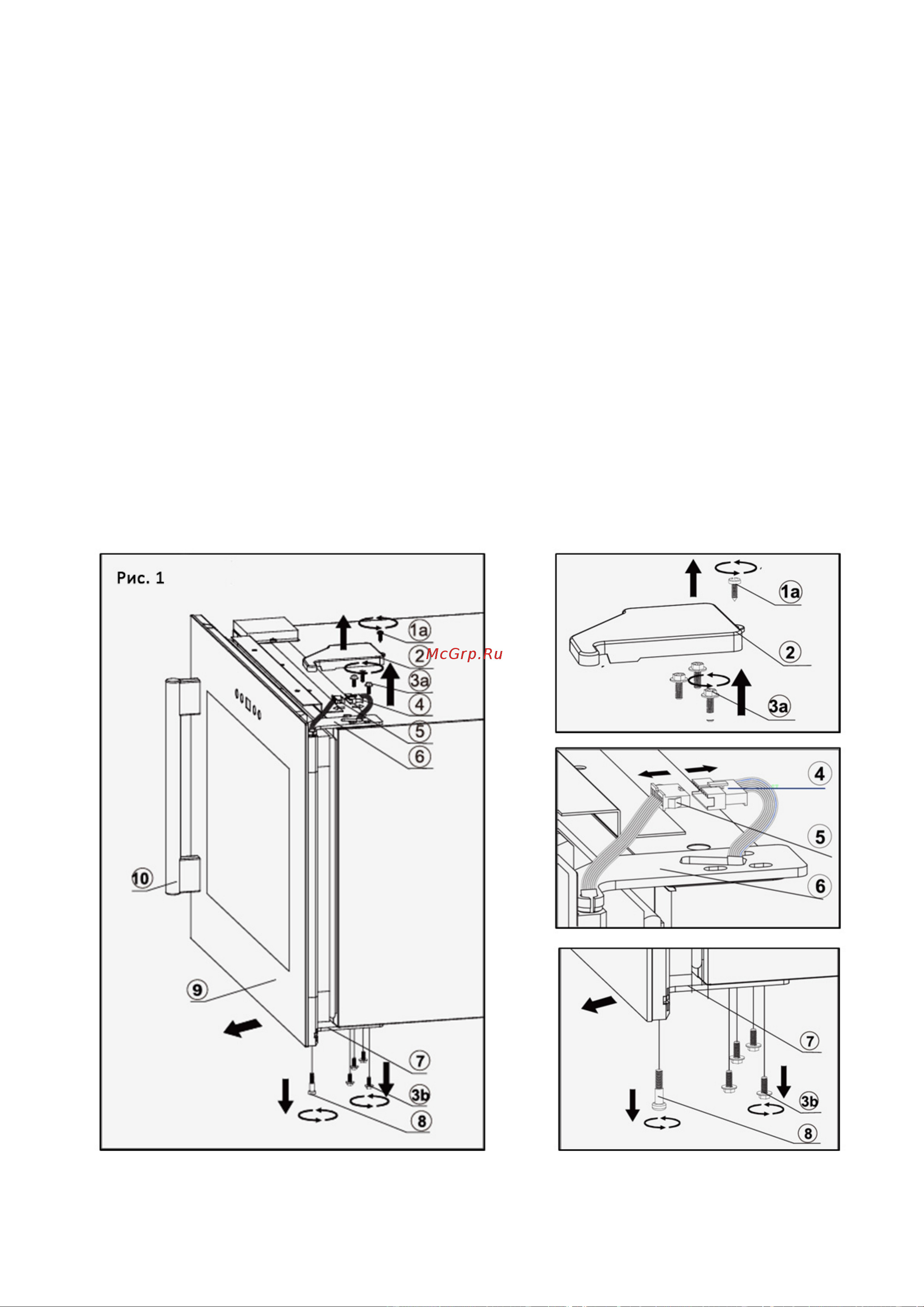

Снятие двери (см. рис. 1).

1. Ослабьте 2 винта (1а) крестовой отверткой и вытащите верхнюю правую крышку

шарнира.

2. Отсоедините провода и ослабьте болты, чтобы вытащить правый верхний шарнир.

3. Ослабьте 4 болта снизу и вытащите нижний шарнир.

4. Аккуратно вытащите дверь.
