Перенавешивание дверей для моделей, устанавливаемых на пол.

Примечания:

• Реверсивная функция распашных дверей доступна только для устройства с панелью

управления внутри шкафа.

• Инструкция основана на том, что дверь уже установлена с правой петлей.

• Все снятые детали должны быть сохранены на случай переустановки.

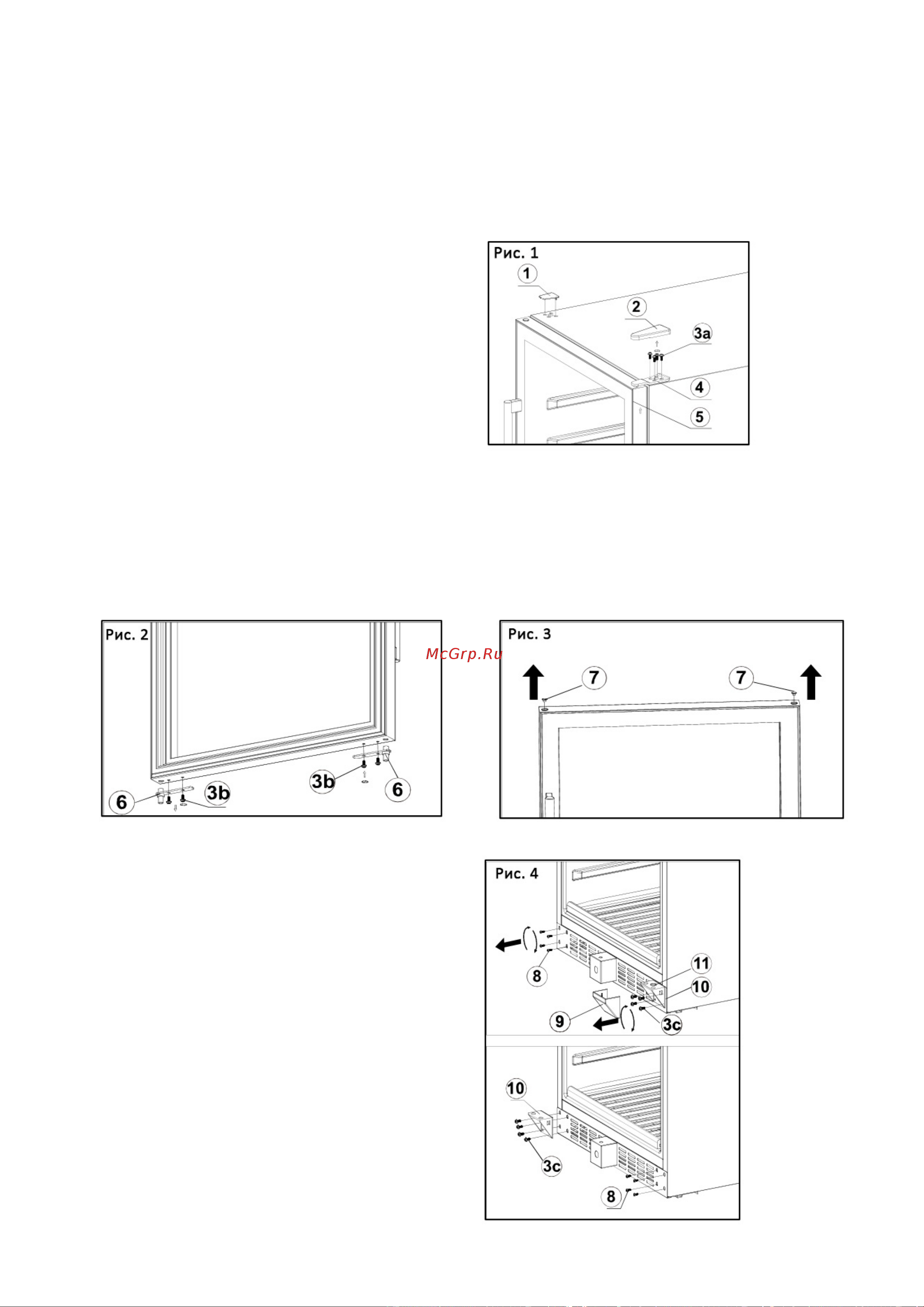

Шаг 1 Снятие двери

1. Снимите защитные крышки (1) и (2)

плоской отверткой

2. Открутите болты (3а) и поднимите

дверь (5) вверх.

Шаг 2

Перестановка крепления двери

1. Открутите 2 болта (3b) крепления опорного стержня (6) внизу двери.

2. Установите опорный стержень на противоположной стороне (см. рис. 2).

3. Переставьте заглушку в верхней части двери на противоположную сторону (см. рис. 3).

Шаг 3

Перестановка нижнего шарнира

1. Снимите пластиковую заглушку (9) с

нижнего правого шарнира (10)

2. Открутите 4 болта (3c) и снимите

шарнир

3. Установите шарнир на левую часть

вместе с шайбой (11)
