Româneşte 139

Descrierea aparatului

În aceste instrucţiuni de utilizare se prezintă echiparea

maximă. În funcţie de model, există diferenţe în pache-

tul de livrare (consultaţi ambalajul).

Figura, consultați paginile grafice

Figura A

1 Role de ghidare

2 Duză tub de suflare

3 Ţeavă de aspirare inferioară

4 Ţeavă de aspirare superioară

5 Buton de deblocare a setului de acumulatori

6 Plăcuţă cu caracteristici

7 Carcasă motor

8 Ştift de blocare carcasă motor

9 Buton de deblocare tub de suflare

10 Glisor ţeavă de aspirare

11 Ochet pentru curea de tras

12 Prindere de siguranţă grilă de protecţie

13 Şurub de fixare grilă de protecţie

14 Grilă de protecţie

15 Mâner frontal

16 Reglare turaţie

17 Mâner posterior

18 Comutator aparat

19 Selector mod de suflare/aspirare

20 Ştuţ

21 Tub de suflare superior

22 Tub de suflare inferior

23 Adaptor sac de colectare

24 Sac de colectare

25 *Set de acumulatori, putere baterie 36V

26 Încărcător pentru încărcare rapidă Battery Power

36V

27 Curea de tras

* opțional

Set de acumulatori

Aparatul poate fi utilizat cu un set de acumulatori Putere

baterie Kärcher 36 V.

Montare

Montaj suflantă/aspirator

În continuare se descrie montarea completă a suflantei

şi aspiratorului. Dacă aparatul trebuie să funcţioneze

numai ca suflantă sau aspirator, etapele corespunză-

toare sunt omise în timpul montării.

1. Prindeţi duza tubului de suflare în tubul de suflare

inferior.

Figura B

2. Împingeţi maneta în jos şi fixaţi tubul de suflare în

adaptorul rolelor de ghidare în poziţia dorită.

Figura C

3. Prindeţi tubul de suflare inferior în tubul de suflare

superior.

Figura D

4. Introduceţi tubul de suflare în carcasa motorului. Bu-

tonului de deblocare al tubului de suflare trebuie să

producă un zgomot de clic.

Figura E

몇 AVERTIZARE

Mişcarea roţilor de ventilator şi a cuţitului de mulci-

Leziuni produse prin tăiere

Purtaţi mănuşi de protecţie.

Ţine-ţi degetele la distanţă de ventilator şi de cuţitele de

mulcire.

5. Dacă nu este necesară montarea tubului de aspira-

re, trebuie instalată grila de protecţie. Dacă este ne-

cesar, montaţi grila de protecţie.

Figura F

aAşezaţi grila de protecţie pe deschiderea carca-

sei motorului.

bÎnşurubaţi şurubul de fixare al grilei de protecţie

până când se produce un sunet de clic.

Comutatorul de siguranţă s-a declanşat.

6. Fixaţi tubul de aspirare inferior în tubul de aspirare

superior.

Indicaţie

Tubul de aspirare superior nu mai poate fi detaşat de tu-

bul de aspirare inferior.

Figura G

7. Deschideţi grila de protecţie.

Figura H

aÎnşurubaţi şurubul de fixare al grilei de protecţ

ie.

b Deschideţi grila de protecţie.

8. Introduceţi tubul de aspirare în carcasa motorului.

Figura I

a Trageţi cât mai mult posibil ştiftul de siguranţă al

carcasei motorului.

b Introduceţi tubul de aspirare în carcasa motoru-

lui.

c Introduceţi ştiftul de blocare al carcasei motorului

şi verificaţi dacă acesta este aşezat corect în sis-

temul de prindere.

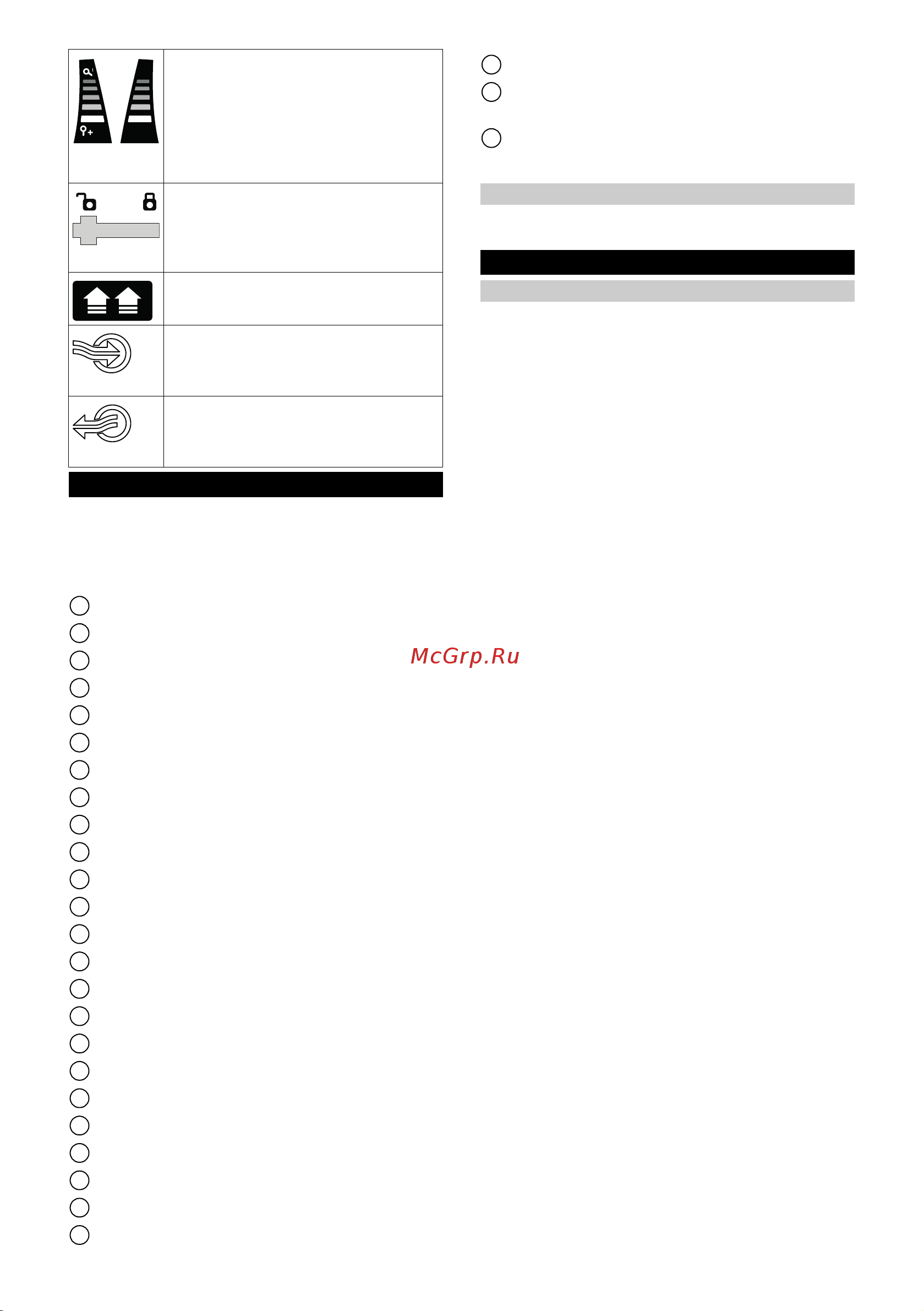

Setarea dispozitivului de reglare a turaţi-

ei.

Controler tub de aspirare. Blocare des-

chisă = tubul de aspirare este deblocat,

blocare închisă = tubul de aspirare este

blocat.

Purtați: Închidere rapidă

Regim de aspirare

Regim de suflare
