146 Slovenčina

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vy-

bavenie. V závislosti od modelu existujú rozdiely v roz-

sahu dodávky (pozrite si obal).

Obrázok je uvedený na stranách s grafikami

Obrázok A

1 Vodiace valčeky

2 Dýza fúkacej trubice

3 Dolná sacia trubica

4 Horná sacia trubica

5 Odisťovacie tlačidlo súpravy akumulátorov

6 Typový štítok

7 Kryt motora

8 Teleso motora poistného čapu

9 Tlačidlo na odblokovanie sacej trubice

10 Posuvný regulátor sacej trubice

11 Očko na nosenie remienka

12 Zablokovanie ochrannej mriežky

13 Upevňovacia skrutka ochrannej mriežky

14 Ochranná mriežka

15 Predná rukoväť

16 Regulácia počtu otáčok

17 Zadná rukoväť

18 Spínač prístroja

19 Vypínač s voľbami fúkacieho / sacieho režimu

20 Nátrubky

21 Horné fúkacia trubica

22 Dolná fúkacia trubica

23 Adaptér zberného vaku

24 Zberný vak

25 *Štandardná nabíjačka Battery Power 36V

26 Rýchlonabíjačka Battery Power 36V

27 popruh

* voliteľné

Súprava akumulátorov

Zariadenie sa môže prevádzkovať so súpravou akumu-

látorov 36 V Kärcher Battery Power.

Montáž

Montáž fúkacieho / sacieho prístroja

V nasledujúcej časti je popísaná montáž kompletného

fúkacieho a sacieho prístroja. Ak sa má prístroj pre-

vádzkovať iba ako fúkací alebo sací prístroj, vynechajú

sa príslušné kroky sa počas montáže.

1. Nechajte zaklapnúť dýzu fúkacej trubice do dolnej

fúkacej trubice.

Obrázok B

2. Zatlačte páku dole a zaskrutkujte fúkaciu trubicu do

adaptéra vodiacich valčekov v požadovanej polohe.

Obrázok C

3. Nechajte zaklapnúť dolnú fúkaciu trubicu do hornej

fúkacej trubice.

Obrázok D

4. Nechajte zaklapnúť fúkaciu trubicu do telesa moto-

ra. Tlačidlo na zablokovanie fúkacej trubice musí

hlasne zaklapnúť.

Obrázok E

몇 VÝSTRAHA

Pohyb kolies ventilátora a mulčovacích nožov

Rezné poranenia

Noste ochranné rukavice.

Udržiavajte svoje prsty v dostatočnej vzdialenosti od

ventilátora a mulčovacích nožov.

5. Ak nie je potrebné namontovať saciu trubicu, musí

sa namontovať ochranná mriežka. Príp. namontujte

ochrannú mriežku.

Obrázok F

a Ochrannú mriežku umiestnite na otvor telesa mo-

tora.

bUpevňovaciu skrutku skrutkujte na ochrannú

mriežku, kým hlasne nezaklapne.

Bezpečnostný vypínač sa aktivoval.

6. Nechajte zaklapnúť dolnú saciu trubicu do hornej

sacej trubice.

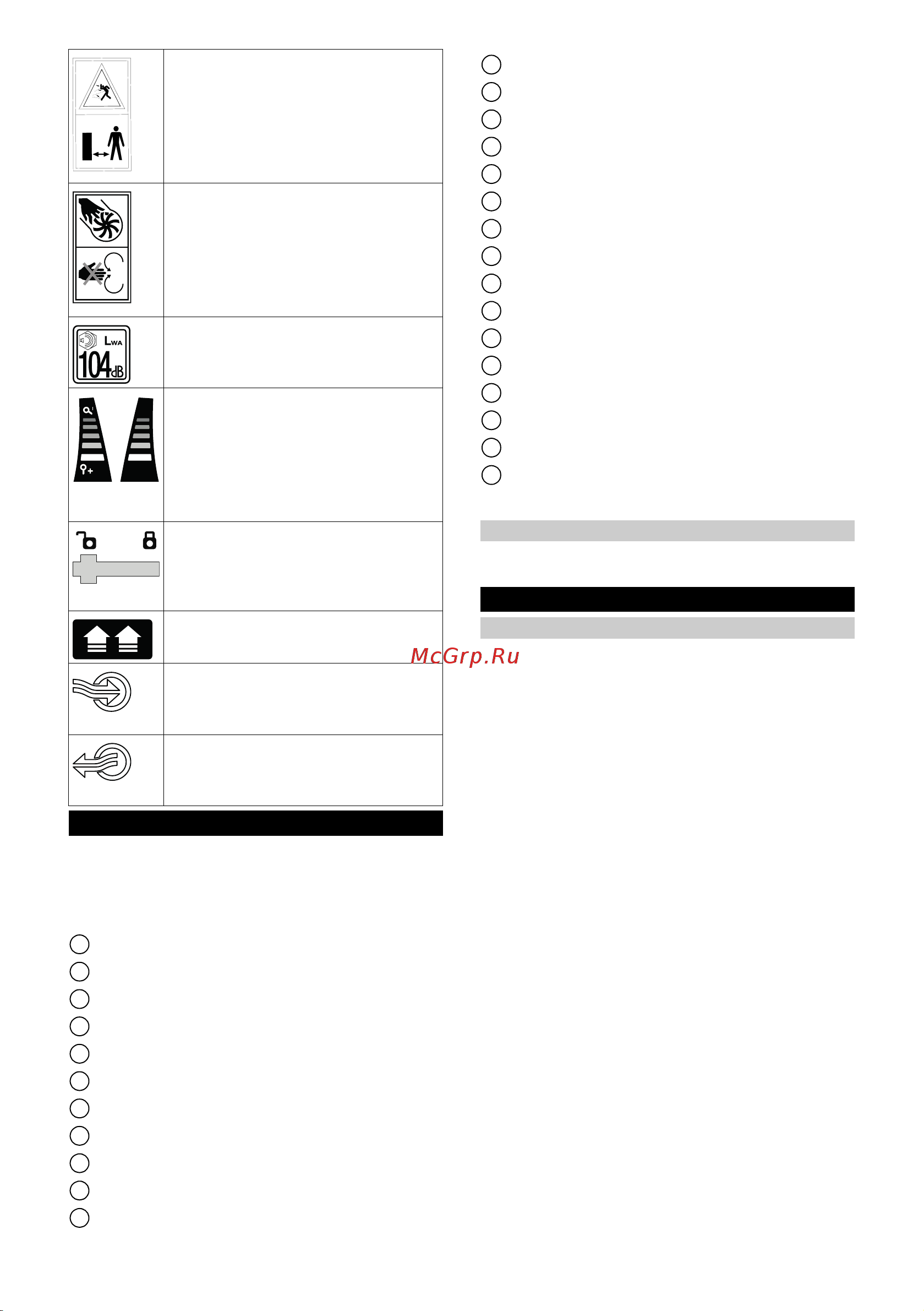

Nebezpečenstvo spôsobené vymrštený-

mi predmetmi. Zabezpečte, aby sa v pra-

covnej oblasti nezdržiavali diváci.

Rotujúce kolesá ventilátora. Kým je prí-

stroj v prevádzke, udržiavajte ruky a no-

hy v dostatočnej vzdialenosti od otvorov.

Garantovaná hladina akustického tlaku,

ktorá je uvedená na etikete, je 104 dB.

Nastavenie regulácie počtu otáčok.

Posuvná sacia trubica. Zámka otvorená

= sacia trubica je odblokovaná, zámka

uzavretá = sacia trubica je zablokovaná.

Ťahanie: Rýchlouzáver

Vysávanie

Fúkanie
