160 Srpski
Opis uređaja
U ovom uputstvu za rad je opisana maksimalna
opremljenost uređaja. U zavisnosti od modela, postoje
razlike u obimu isporuke (pogledati pakovanje).
Vidi sliku na grafičkim stranama
Slika A
1 Vodeći koturovi
2 Mlaznica izduvne cevi
3 Donja usisna cev
4 Gornja usisna cev
5 Taster za deblokadu akumulatorskog pakovanja
6 Natpisna pločica
7 Kućište motora
8 Sigurnosna čivija na kućištu motora
9 Taster za deblokadu izduvne cevi
10 Klizni regulator usisne cevi
11 Ušica za pojas za nošenje
12 Brava sa skakavicom zaštitne rešetke
13 Zavrtanj za fiksiranje zaštitne rešetke
14 Zaštitna rešetka
15 Prednji rukohvat
16 Regulacija broja obrtaja
17 Zadnji rukohvat
18 Prekidač uređaja
19 Izborni prekidač za usisni/izduvni režim
20 Nastavak
21 Gornja izduvna cev
22 Donja izduvna cev
23 Adapter prihvatne vreće
24 Prihvatna vreća
25 *Akumulatorsko pakovanje Battery Power 36V
26 *Punjač za brzo punjenje Battery Power 36V
27 Pojas za nošenje
* opciono
Akumulatorsko pakovanje
Uređaj može da se koristi sa Napajanje Kärcher
baterijom od 36 V akumulatorskim pakovanjem.
Montaža
Montaža izduvnog/usisnog uređaja
U nastavku je dat opis montaže kompletnog izduvnog i
usisnog uređaja. Ako uređaj treba da se koristi samo
kao izduvni ili usisni uređaj, prilikom montaže se
izostavljaju odgovarajući koraci.
1. Mlaznicu izduvne cevi uklopite u donju izduvnu cev.
Slika B
2. Polugu pritisnite nadole i izduvnu cev pričvrstite u
željeni položaj na adapteru vodećih koturova.
Slika C
3. Donju izduvnu cev uklopite u gornju izduvnu cev.
Slika D
4. Izduvnu cev uklopite u kućište motora. Taster za
deblokadu izduvne cevi mora da se čujno uklopi.
Slika E
몇 UPOZORENJE
Pokret točkova ventilatora i noževa za malčiranje
Posekotine
Nosite zaštitne rukavice.
Držite prste na udaljenosti od ventilatora i noževa za
malčiranje.
5. Ako se ne montira izduvna cev, mora se montirati
zaštitna rešetka. Eventualno montirajte zaštitnu
rešetku.
Slika F
a Zaštitnu rešetku postavite na otvor kućišta
motora.
b Zatežite zavrtanj za fiksiranje, sve dok čujno ne
klikne.
Zaštitni prekidač se aktivirao.
6. Donju usisnu cev uklopite u donju usisnu cev.
Napomena
Gornja i donja usisna cev više ne mogu da se
međusobno odvoje.
Slika G
7. Otvorite zaštitnu rešetku.
Slika H
a Odvrnite zavrtanj za fiksiranje zaštitne rešetke.
b Rasklopite zaštitnu rešetku.
8. Usisnu cev uklopite u kućište motora.
Slika I
a Sigurnosnu čiviju kućišta motora izvucite što je
više moguće.
b Postavite usisnu cev u kućište motora.
c Postavite sigurnosnu čiviju u kućište motora i
proverite da li ispravno stoji u držaču.
9. Usisnu cev zaključajte pomoću kliznog regulatora.
Slika J
10. Zaštitnu rešetku pričvrsite na usisnu cev.
Slika K
a Zaštitnu rešetku sklopite na usisnu cev.
b Stegu brave sa skakavicom postavite u adapter
zaštitne rešetke.
c Bravu sa skakavicom pritisnite nadole.

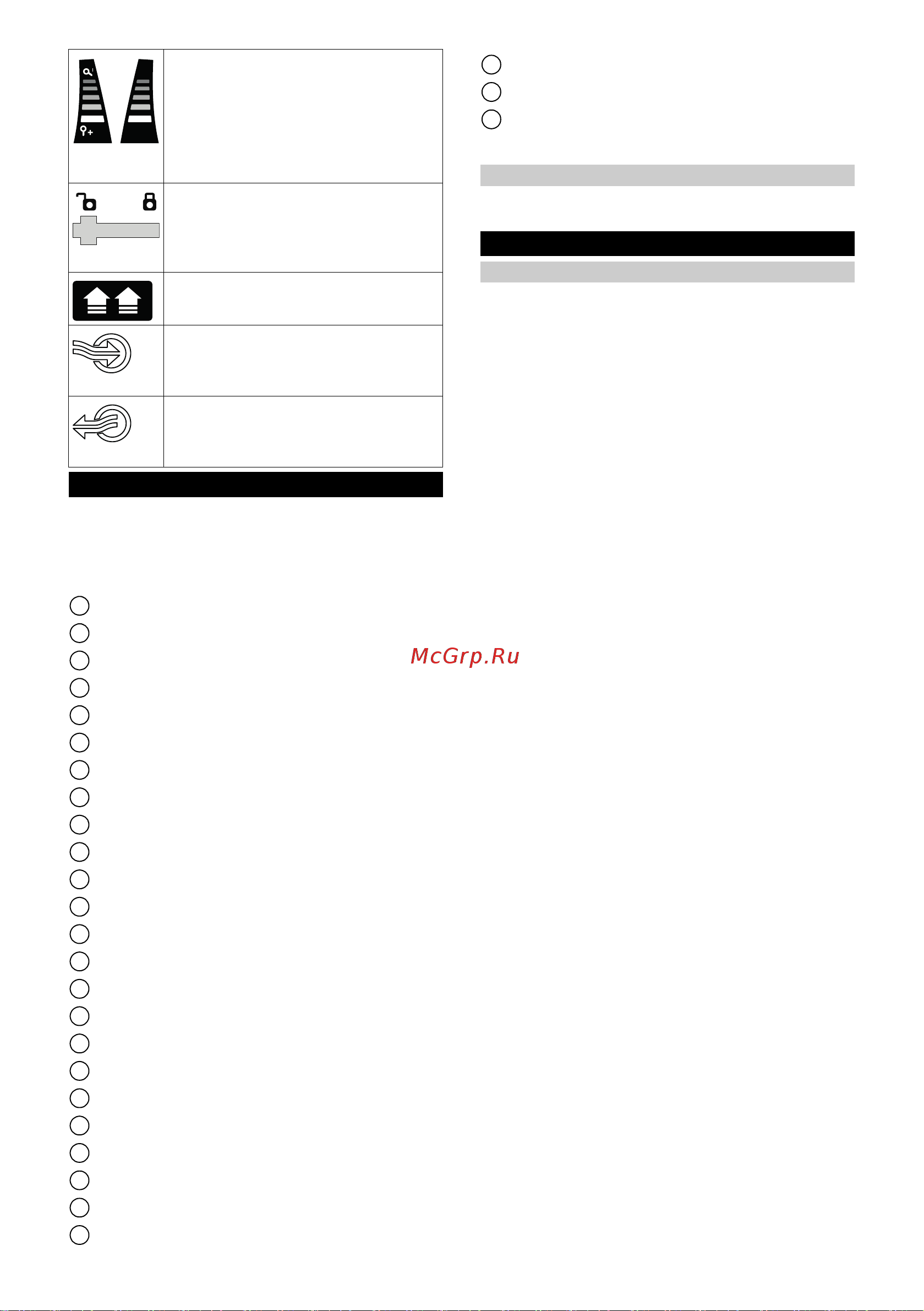

Podešavanje regulacije broja obrtaja.
Klizni regulator usisne cevi. Brava
otvorena = usisna cev je deblokirana,
brava zatvorena = usisna cev je
blokirana.
Povlačenje: Brzi zatvarač
Pogon usisavanja
Režim izduvavanja
