Lietuviškai 189

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali gali-

ma komplektacija. Atsižvelgiant į modelį, kiekvienoje

komplektacijoje yra skirtumų (žr. pakuotę).

Pav. žr. schemų psl.

Paveikslas A

1 Kreipiamieji ritinėliai

2 Pūtimo vamzdžio antgalis

3 Apatinis siurbimo vamzdis

4 Viršutinis siurbimo vamzdis

5 Akumuliatoriaus bloko blokavimo panaikinimo myg-

tukas

6 Identifikacinė plokštelė

7 Variklio korpusas

8 Variklio korpuso fiksavimo kaištis

9 Pūtimo vamzdžio blokavimo panaikinimo mygtukas

10 Siurbimo vamzdžio slankiklis

11 Nešimo diržo ąsa

12 Apsauginių grotelių fiksavimo įtaisas

13 Apsauginės tvirtinimo varžtų grotelės

14 Apsauginės grotelės

15 Priekinė rankena

16 Dažnių sūkio reguliavimo įtaisas

17 Galinė rankena

18 Prietaiso jungiklis

19 Atrankinis pūtimo režimo / siurbimo režimo perjun-

giklis

20 Atvamzdis

21 Viršutinis pūtimo vamzdis

22 Apatinis pūtimo vamzdis

23 Surinkimo talpyklos adapteris

24 Surinkimo talpykla

25 *Akumuliatoriaus blokas „Battery Power“ 36 V

26 *Spartusis įkroviklis „Battery Power 36V“

27 Nešimo diržas

* pasirenkamoji įranga

Akumuliatoriaus blokas

Įrenginį galima eksploatuoti naudojant 36 V, „Kärcher

Battery Power“ akumuliatoriaus bloką.

Montavimas

Orpūtės / siurbimo prietaiso montavimas

Toliau išsamiai aprašomas orpūtės ir siurbimo įtaiso

montavimas. Jeigu prietaisas bus naudojamas tik kaip

orpūtė arba siurbimo prietaisas, montuojant atitinkami

veiksmai nebus atliekami.

1. Pūtimo vamzdžio antgalį įkiškite į apatinį pūtimo

vamzdį.

Paveikslas B

2. Nuspauskite svirtį žemyn ir pūtimo vamzdį nustaty-

kite į norimą padėtį įspausdami jį į kreipiamųjų ritinė-

lių adapterį.

Paveikslas C

3. Apatinį pūtimo vamzdį įstatykite į viršutinį pūtimo

vamzdį.

Paveikslas D

4. Pūtimo vamzdį įkiškite į variklio korpusą. Turi pasi-

girsti, kad pūtimo vamzdžio blokavimo panaikinimo

mygtukas spragtelėjo.

Paveikslas E

몇 ĮSPĖJIMAS

Ventiliatoriaus sparnuotės ir mulčiavimo peilio ju-

dėjimas

Pjautiniai sužeidimai

Mūvėkite apsaugines pirštines.

Nekiškite pirštų prie ventiliatoriaus ir mulčiavimo peilių.

5. Jeigu siurbimo vamzdžio montuoti nebūtina, tada

privaloma sumontuoti apsaugines groteles. Jeigu

būtina, sumontuokite apsaugines groteles.

Paveikslas F

a Apsaugines groteles uždėkite ant variklio korpu-

so angos.

b Apsauginių grotelių tvirtinimo varžtą sukite tol, kol

jis spragtelės.

Suveikė apsauginis jungiklis.

6. Apatinį įsiurbimo vamzdį įkiškite į viršutinį siurbimo

vamzdį.

Pastaba

Viršutinis ir apatinis siurbimo vamzdžiai nebegali būti at-

skirti vienas nuo kito.

Paveikslas G

7. Atidarykite apsaugines groteles.

Paveikslas H

a Prisukite apsauginių grotelių tvirtinimo varžtą.

b Atidarykite apsaugines groteles.

8. Siurbimo vamzdį įstatykite į variklio korpusą.

Paveikslas I

a Variklio korpuso fiksavimo kaištį kiek įmanoma iš-

traukite.

b Siurbimo vamzdį įstatykite į variklio korpusą.

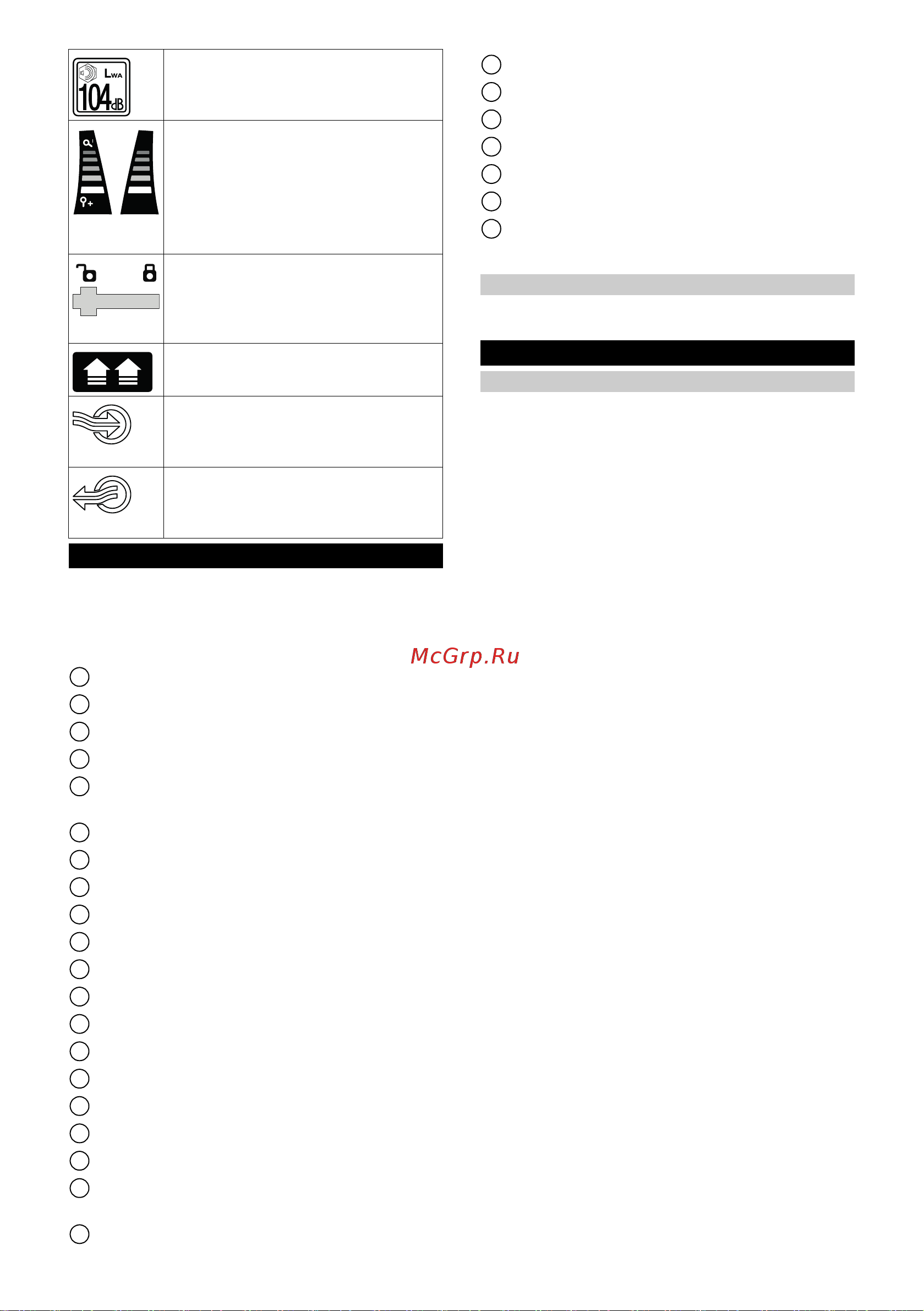

Etiketėje nurodytas garso slėgio dydis

yra 104 dB.

Sūkių dažnio reguliavimo nustatymas.

Siurbimo vamzdžio šliaužiklis. Užraktas

atidarytas = siurbimo vamzdžio blokavi-

mas panaikintas, užraktas uždarytas =

siurbimo vamzdis blokuotas.

Patraukite: Sparčiai užspaudžiamas už-

raktas

Siurbimo režimas

Pūtimo režimas
