Português 53
Descrição do aparelho
Neste manual de instruções é descrito o equipamento
máximo. Há diferenças no volume do fornecimento con-
soante o modelo (ver embalagem).
Figura, ver páginas com gráficos
Figura A
1 Rolos guia
2 Bico do tubo de sopro
3 Tubo de aspiração inferior
4 Tubo de aspiração superior
5 Tecla de desbloqueio do conjunto da bateria
6 Placa de características
7 Carcaça do motor
8 Pino de segurança da carcaça do motor
9 Tecla de desbloqueio do tubo de sopro
10 Barra deslizante do tubo de aspiração
11 Ilhó para alça de transporte
12 Trinco da grelha de protecção
13 Parafuso de fixação da grelha de protecção
14 Grelha de protecção
15 Punho dianteiro
16 Regulação da velocidade de rotação
17 Punho traseiro
18 Interruptor do aparelho
19 Interruptor de selecção Modo de sopro/aspiração
20 Suporte
21 Tubo de sopro superior
22 Tubo de sopro inferior
23 Adaptador do saco de recolha
24 Saco de recolha
25 *Conjunto de bateria Battery Power 36V
26 *Aparelho de carga rápida Battery Power 36V
27 Alça de transporte
* opcional
Conjunto da bateria
O aparelho pode ser operado com um conjunto de ba-
teria 36 V Kärcher Battery Power.
Montagem
Montagem do soprador/aspirador
De seguida, é descrita a montagem do soprador/aspira-
dor completo. Caso se pretenda operar o aparelho ape-
nas como soprador ou aspirador, os respectivos passos
deverão ser ignorados durante a montagem.
1. Encaixar o bico do tubo de sopro no tubo de sopro
inferior.
Figura B
2. Pressionar a alavanca para baixo e encaixar o tubo
de sopro no adaptador dos rolos guia na posição
pretendida.
Figura C
3. Encaixar o tubo de sopro inferior no tubo de sopro
superior.
Figura D
4. Encaixar o tubo de sopro na carcaça do motor. A te-
cla de desbloqueio do tubo de sopro deve encaixar
audivelmente.
Figura E
몇 ATENÇÃO
Movimento das rodas do ventilador e das lâminas
de trituração
Ferimentos de corte
Utilize luvas de protecção.
Mantenha os dedos afastados do ventilador e das lâmi-
nas de trituração.
5. Se não for necessário montar o tubo de aspiração,
a grelha de protecção deverá estar montada. Se ne-
cessário, montar a grelha de protecção.
Figura F
a Colocar a grelha de protecção sobre a abertura
da carcaça do motor.
b Apertar o parafuso de fixação da grelha de pro-
tecção até ouvir um clique.
O interruptor de segurança disparou.
6. Encaixar o tubo de aspiração inferior no tubo de as-
piração superior.
Aviso
Os tubos de aspiração superior e inferior já não pode-
rão ser soltos um do outro.
Figura G
7. Abrir a grelha de protecção.
Figura H
a Desaparafusar o parafuso de fixação da grelha
de protecção.
b Bascular a grelha de protecção para cima.
8. Encaixar o tubo de aspiração na carcaça do motor.
Figura I
a Extrair o pino de segurança tanto quanto possí-
vel da carcaça do motor.
b Inserir o tubo de aspiração na carcaça do motor.
c Inserir o pino de segurança da carcaça do motor
e verificar se está correctamente encaixado no
dispositivo de retenção.

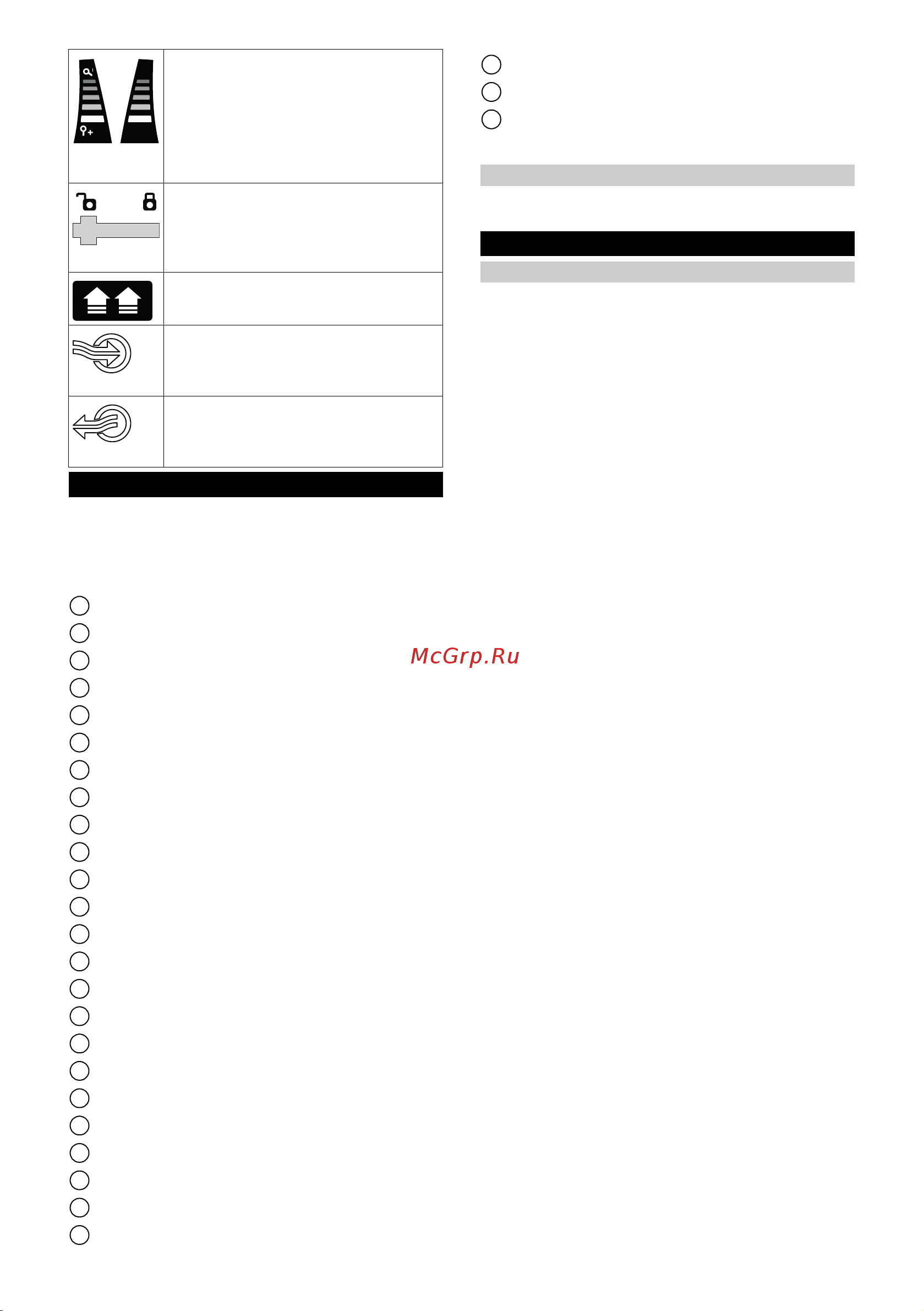

Ajuste da regulação da velocidade de ro-
tação.
Barra deslizante do tubo de aspiração.
Cadeado aberto = o tubo de aspiração
está desbloqueado, Cadeado fechado =
o tubo de aspiração está bloqueado.
Observar: Fecho rápido
Operação de aspiração
Operação de sopro
