Deutsch 9
Gerätebeschreibung
In dieser Betriebsanleitung wird die maximale Ausstat-
tung beschrieben. Je nach Modell gibt es Unterschiede
im Lieferumfang (siehe Verpackung).
Bild siehe Grafikseiten
Abbildung A
1 Führungsrollen
2 Düse Blasrohr
3 Unteres Saugrohr
4 Oberes Saugrohr
5 Entriegelungstaste Akkupack
6 Typenschild
7 Motorgehäuse
8 Sicherungsstift Motorgehäuse
9 Entriegelungstaste Blasrohr
10 Schieberegler Saugrohr
11 Öse für Tragegurt
12 Schnappriegel Schutzgitter
13 Fixierschraube Schutzgitter
14 Schutzgitter
15 Vorderer Handgriff
16 Drehzahlregulierung
17 Hinterer Handgriff
18 Geräteschalter
19 Wahlschalter Blas- / Saugmodus
20 Stutzen
21 Oberes Blasrohr
22 Unteres Blasrohr
23 Adapter Fangsack
24 Fangsack
25 *Akkupack Battery Power 36V
26 *Schnellladegerät Battery Power 36V
27 Tragegurt
* optional
Akkupack
Das Gerät kann mit einem 36 V Kärcher Battery Power
Akkupack betrieben werden.
Montage
Montage Blas- / Sauggerät
Im Folgenden wird die Montage des kompletten Blas-
und Sauggeräts beschrieben. Wenn das Gerät nur als
Blas- oder Sauggerät betrieben werden soll, werden bei
der Montage die entsprechenden Schritte weggelas-
sen.
1. Düse Blasrohr in das untere Blasrohr einrasten las-
sen.
Abbildung B
2. Den Hebel nach unten drücken und das Blasrohr in
der gewünschten Position in den Adapter der Füh-
rungsrollen einrasten lassen.
Abbildung C
3. Das untere Blasrohr in das obere Blasrohr einrasten
lassen.
Abbildung D
4. Das Blasrohr in das Motorgehäuse einrasten las-
sen. Die Entriegelungstaste Blasrohr muss hörbar
einrasten.
Abbildung E
몇 WARNUNG
Bewegung der Lüfterräder und der Mulchmesser
Schnittverletzungen
Tragen Sie Schutzhandschuhe.
Halten Sie Ihre Finger vom Lüfter und den Mulchmes-
sern fern.
5. Wenn auf die Montage des Saugrohrs verzichtet
wird, muss das Schutzgitter montiert sein. Ggf.
Schutzgitter montieren.
Abbildung F
a Das Schutzgitter auf die Öffnung des Motorge-
häuses setzen.
b Die Fixierschraube Schutzgitter festschrauben
bis es hörbar klickt.
Der Sicherheitsschalter hat ausgelöst.
6. Das untere Saugrohr in das obere Saugrohr einras-
ten lassen.
Hinweis
Das oberer und untere Saugrohr können nicht mehr
voneinander gelöst werden.
Abbildung G

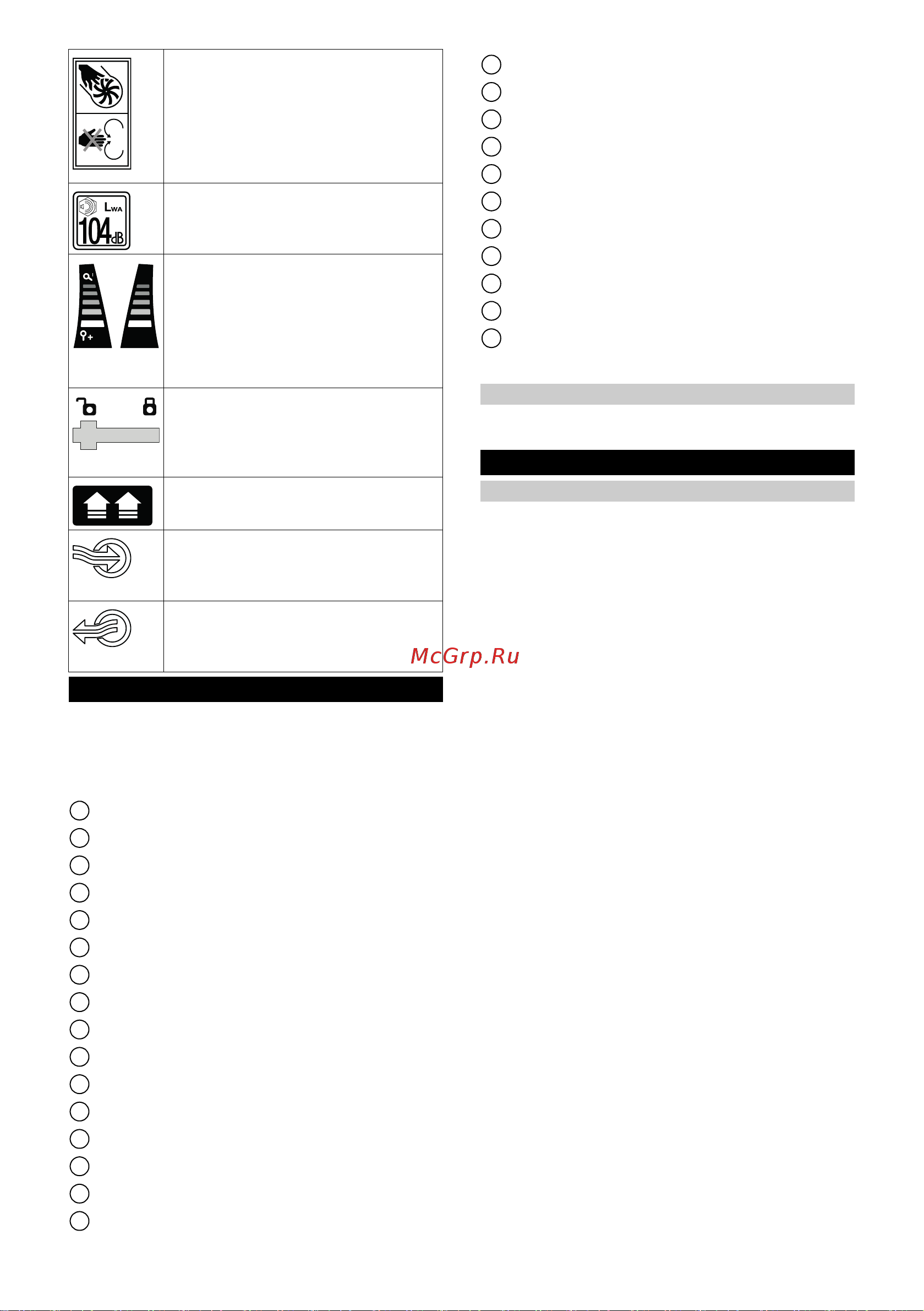

Rotierende Lüfterräder. Halten Sie Hän-
de und Füße von den Öffnungen fern,
solange das Gerät in Betrieb ist.
Der auf dem Etikett angegebene garan-
tierte Schalldruckpegel beträgt 104 dB.
Einstellung der Drehzahlregulierung.
Schieberegler Saugrohr. Schloss auf =
Saugrohr ist entriegelt, Schloss zu =
Saugrohr ist verriegelt.
Ziehen: Schnellverschluss
Saugbetrieb
Blasbetrieb
