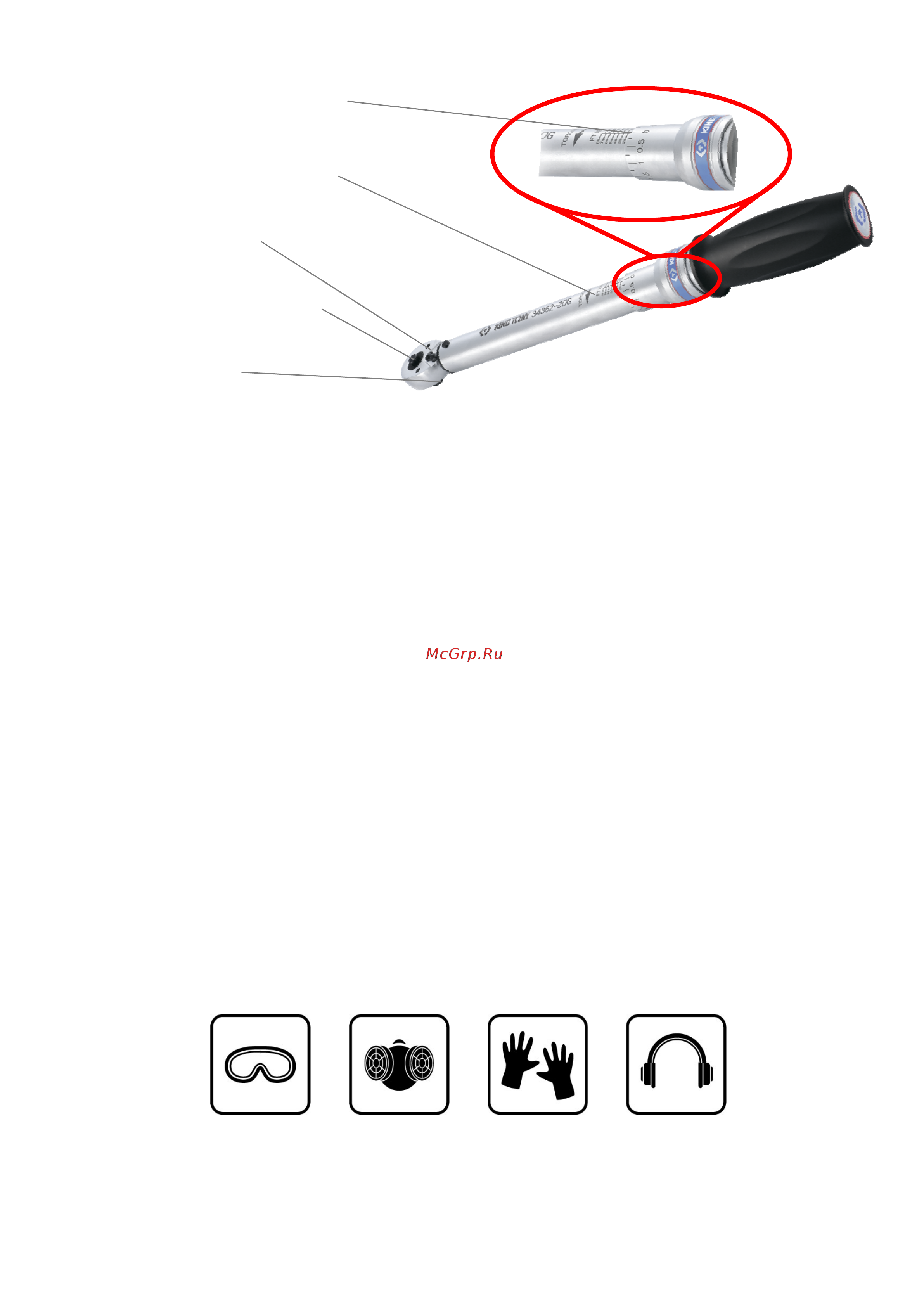

5. Элементы динамометрического ключа

Рис. 1

6. Устройство и работа.

Динамометрический ключ состоит из корпуса, рукоятки, шкалы с указателем установленного

крутящего момента, фиксатора, предельного механизма, головки с трещоточным

механизмом, включающей присоединительный квадрат с шариковым фиксатором и

переключателем реверса. Внутри корпуса расположен механизм регулировки значения

крутящего момента силы, при котором происходит срабатывание предельного механизма.

Наличие переключателя реверса на головке даёт возможность производить затяжку болтов и

гаек с правой и левой резьбой.

Под действием силы, приложенной к рукоятке ключа, при достижении заранее

установленного значения крутящего момента силы ключ издаёт чётко слышимый щелчок, что

указывает на достижение установленного крутящего момента силы.

Ключ имеет эргономичную рукоятку для защиты ладони от проскальзывания.

7. Правила безопасности при работе динамометрическим ключом.

 Инструмент не должен использоваться в потенциально пожароопасном помещении.

 Никогда не используйте инструмент не по назначению.

 Запрещается использовать инструмент, имеющий неисправности и повреждения.

 Запрещается использовать торцевые насадки с повреждениями и признаками износа.

 Перед использованием инструмента, проверьте все соединения и переходники.

 При работе с инструментом примите устойчивое положение.

 Берегите инструмент от воздействия высоких температур и огня во избежание

повреждения или снижения эффективности его работы.

 При работе динамометрическим ключом используйте средства индивидуальной защиты:

защитные очки, перчатки.

8. Меры безопасности

 Детали, входящие в конструкцию ключа, не должны иметь повреждений в виде острых

углов, сколов и поверхностей, представляющих источник опасности.

Шкала установки крутящего момента

Рукоятка динамометрического ключа

Трещоточный механизм с кнопкой

Посадочный квадрат

Переключатель реверса
