Паспорт-радиатор В.3.00

Примечания:

1. Размеры A и F – для варианта установки элементов крепления большой полкой к стене.

2. Размеры B и G – для варианта установки элементов крепления малой полкой к стене.

3. Размеры C и H – для радиаторов исполнения Hygiene.

4. Размер J – межосевое расстояние между боковыми патрубками:

 для радиаторов высотой 200 мм – 149 мм;

 для радиаторов высотой 300 мм – 249 мм;

 для радиаторов высотой 400 мм – 349 мм;

 для радиаторов высотой 500 мм – 449 мм;

 для радиаторов высотой 600 мм – 549 мм;

5. Межосевое расстояние между нижними патрубками для радиаторов с нижним подключением – 50 мм.

6. Расстояние от оси крайнего нижнего патрубка до торца бокового патрубка для радиаторов с ниж-

ним подключением – 32 мм.

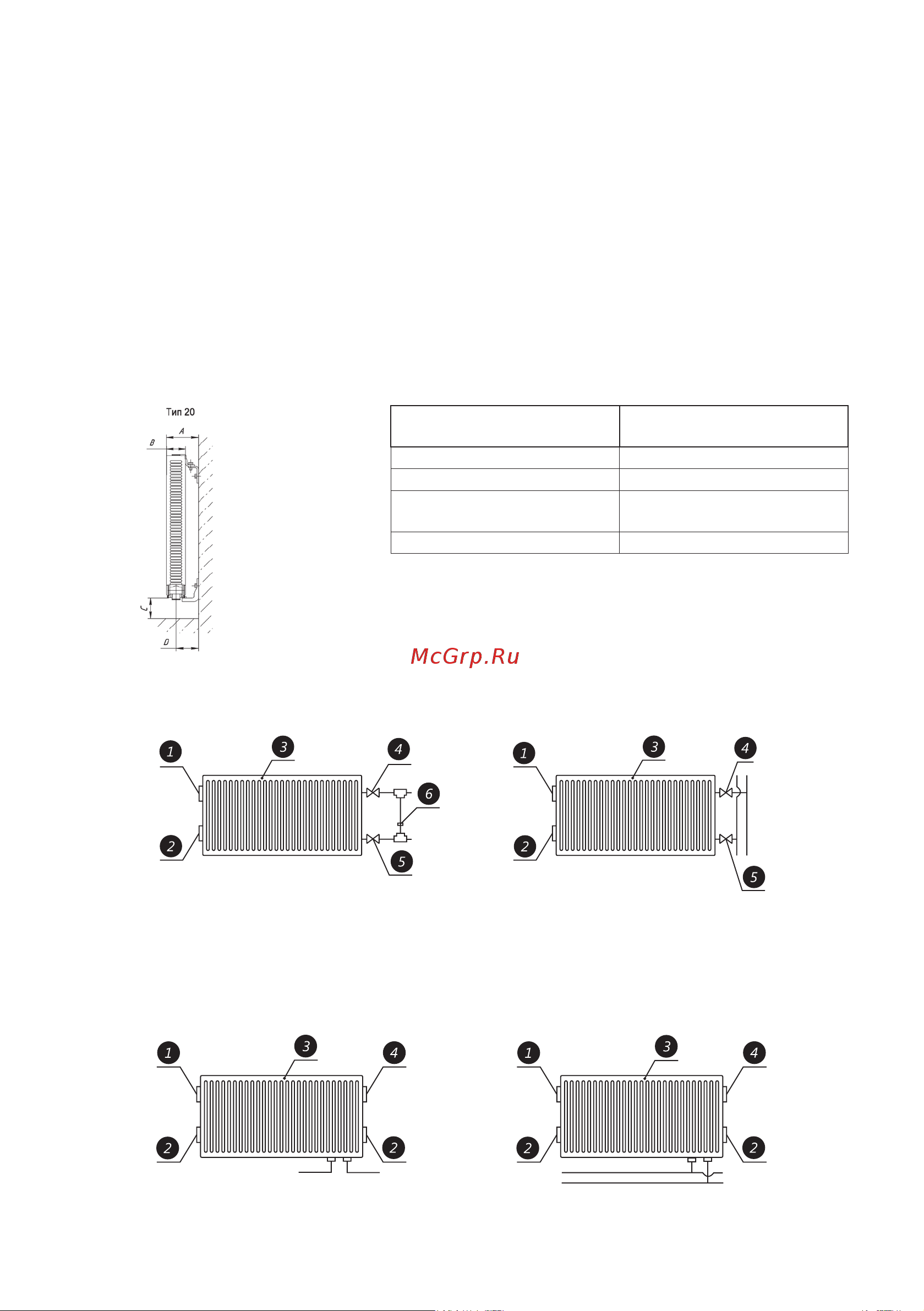

Монтажные размеры при установке радиаторов исполнения Compact Modern Vertical (C МV)

с креплением click/universal:

Тип

радиатора

Тип

А, мм 97

В, мм 69

не менее, мм

D, мм 63

Примечания:

Межосевое расстояние между нижними патрубками:

- для радиаторов длиной 300 мм - 249 мм;

- для радиаторов длиной 500 мм - 449 мм;

Схема монтажа радиатора исполнения Compact (C); Compact Hygiene (C H); Compact Modern (C М)

а) для однотрубных систем б) для двухтрубных систем

1. Воздухоотводный клапан.

2. Заглушка.

3. Радиатор.

4. Вентиль.

5. Задвижка.

6. Перемычка.

Схема монтажа радиатора исполнения Valve Compact (VC); Valve Compact Hygiene (VC H);

Valve Compact Modern (VC М)

а) для однотрубных систем б) для двухтрубных систем

1. Воздухоотводный клапан. 3. Радиатор.

2. Заглушка. 4. Термостатическая вентильная вставка.
