ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

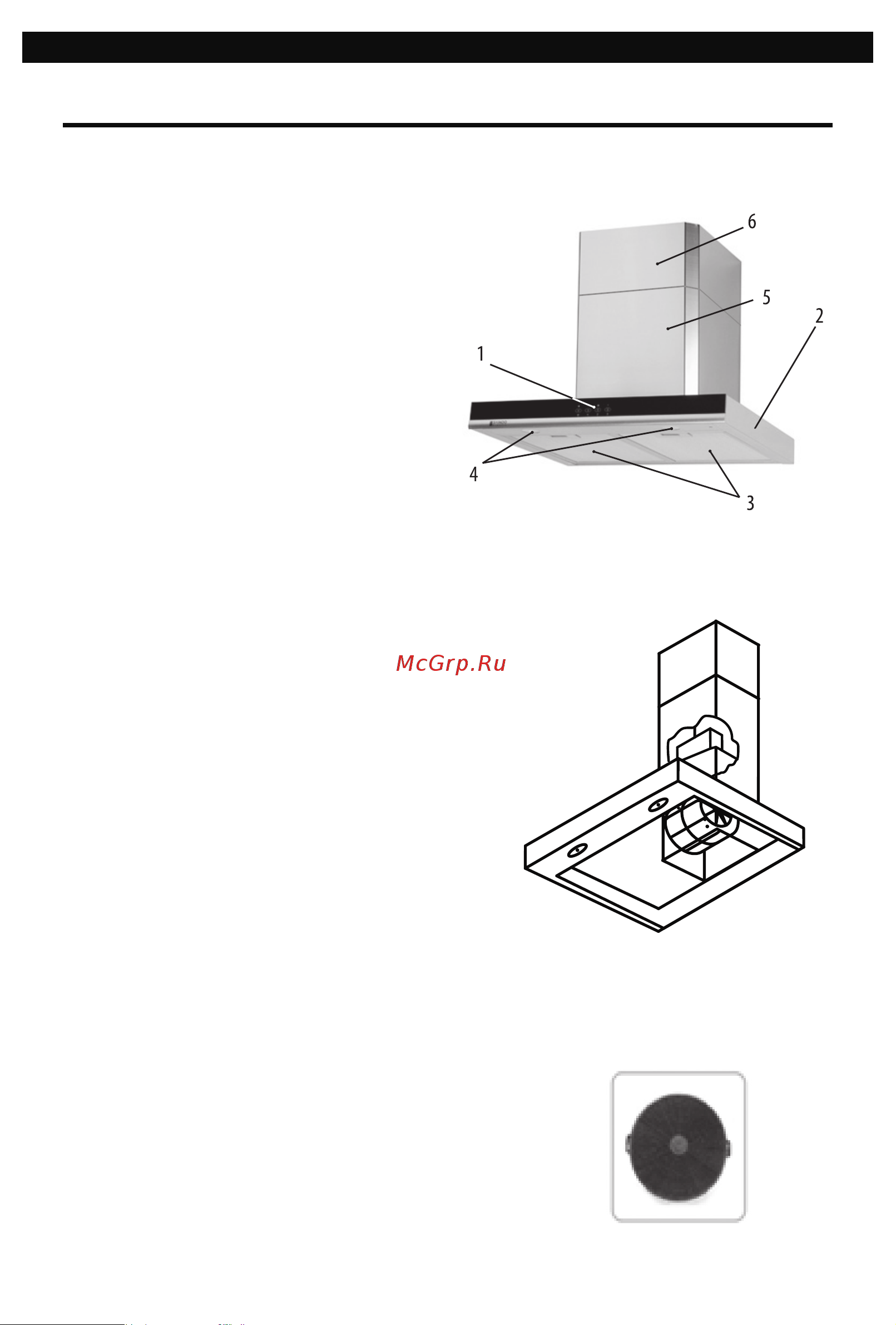

следующих составных частей (см. рис. 1):

1. Пульт управления вытяжкой.

2. Корпус вытяжки.

3. Алюминиевый жироулавливающий

фильтр.

4. Лампы освещения.

5. Наружная часть короба вытяжки.

6. Внутренняя часть короба вытяжки.

Внутри вытяжки после снятия алюминиевого

жироулавливающего фильтра находится короб мо-

тора (см. рис. 2) с мотором и крыльчаткой в сборе.

В верхней части корпуса вытяжки расположена мон-

тажная коробка и понижающий трансформатор.

Дополнительными принадлежностями для вы-

тяжки (в комплект не входят) являются (см. рис. 3):

1. Угольный запахоулавливающий фильтр. При-

меняется для фильтрации воздуха в помещении при

работе вытяжки в режиме рециркуляции (см. пункт

«Эксплуатация вытяжки»).

Угольный фильтр можно приобрести у розничного

продавца.

Рис. 1

Рис. 2

ОПИСАНИЕ ВЫТЯЖКИ

Рис. 3
