5

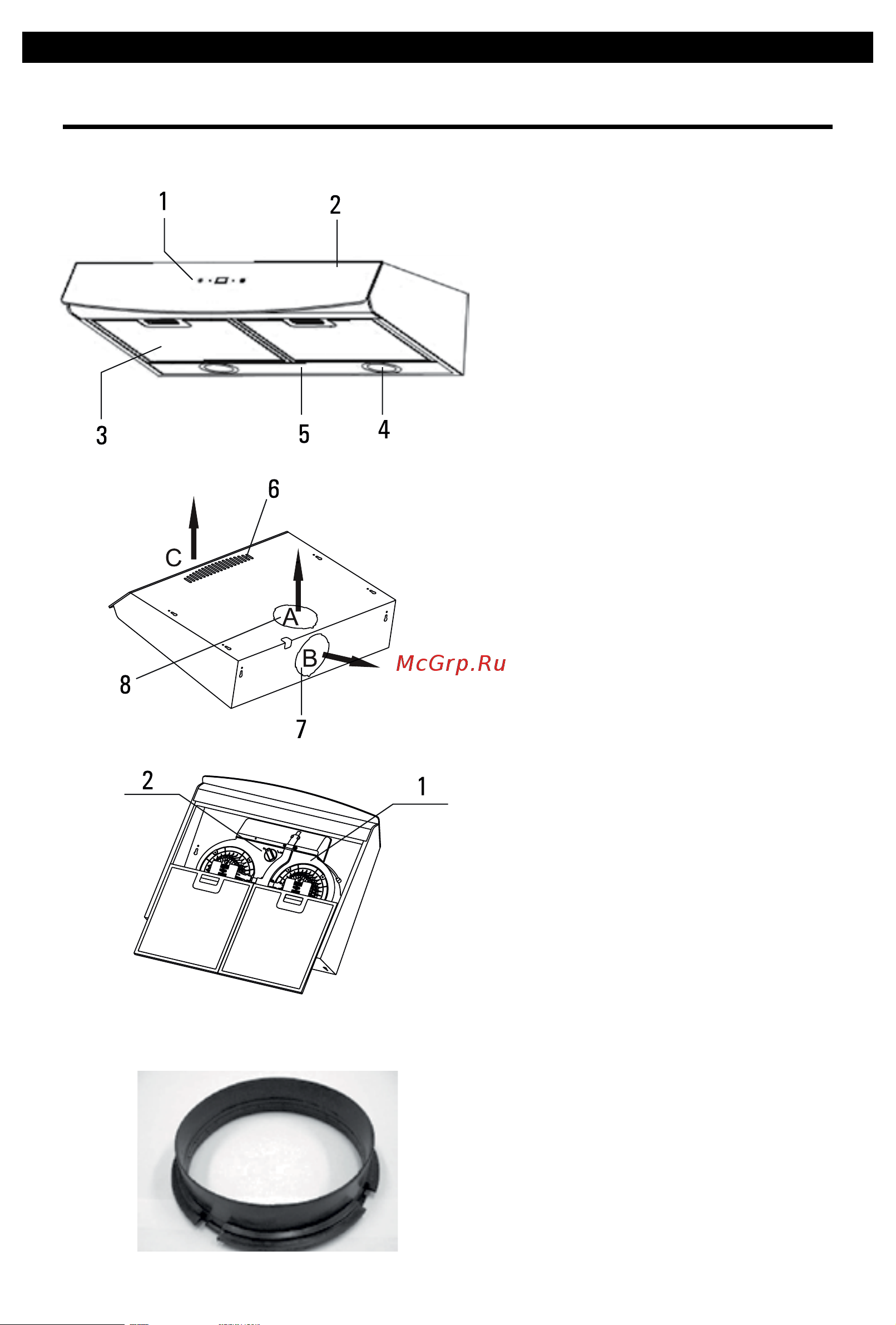

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (Рис. 1):

1. Переключатель режимов работы

вытяжки.

2. Декоративное стекло.

3. Многоразовый алюминиевый жиро-

улавливающий фильтр.

4. Плафон лампы подсветки.

5. Корпус вытяжки.

6. Решетка для выхода воздуха при

работе вытяжки в режиме рециркуляции

(см. ниже «Инструкция по пользованию

вытяжкой»).

7. Заглушённое отверстие для горизон-

тального отвода воздуха в вентиляционную

шахту.

8. Заглушённое отверстие для верти-

кального отвода воздуха в вентиляционную

шахту.

Внутри вытяжки (после снятия многора-

зового алюминиевого жиро улавливающего

фильтра) (Рис. 2) находятся:

1. Короб мотора с мотором и крыльчат-

кой в сборе и с монтажной колодкой.

2. Переключатель направления отво-

да воздуха в вентиляционную шахту или

обратно в кухню в режиме рециркуляции

(см. раздел «Инструкция по пользованию

вытяжкой»).

В поставляемые части входят (Рис. 3):

1. Комплект крепежа вытяжки к стене и

к подвесному шкафчику.

2. Переходной фланец (см. рис. 3).

Рис. 1

Рис. 2

Рис. 3
